Установка объемная для поверки счетчиков и преобразователей объема воды УОПВ
| Номер в ГРСИ РФ: | 47980-11 |
|---|---|
| Производитель / заявитель: | ОАО "Мытищинская теплосеть", г.Мытищи |
Для проведения настройки, градуировки, испытаний и поверки счетчиков и преобразователей объема воды после ремонта и из эксплуатации.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 47980-11 | ||||||
| Наименование | Установка объемная для поверки счетчиков и преобразователей объема воды | ||||||
| Модель | УОПВ | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 9c394d05-cd5b-bd42-d683-92bfd4bf5fa6 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 8.470-82 |
| Класс СИ | 29.01.03.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 44122 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 5328 от 11.10.11 п.08 |
Производитель / Заявитель
ОАО "Мытищинская теплосеть", РОССИЯ, г.Мытищи
Россия
141008, Московская обл., ул.Колпакова, 18, тел. (495) 586-52-01, тел.(495)583-07-00, факс 583-87-21, www.m-teploset.ru
Поверка
| Методика поверки / информация о поверке | МП 4213-509-18151455-2010 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47980-11: Описание типа
2011-47980-11.pdf
|
Скачать | 67.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установка объемная для поверки счетчиков и преобразователей объема воды УОПВ (далее установка) предназначена для проведения настройки, градуировки, испытаний и поверки счетчиков и преобразователей объема воды после ремонта и из эксплуатации.
Описание
Установка изготовлена в стационарном исполнении, состоит из узла водоподготовки (накопительные баки, фильтры магнитно-механические, центробежные насосы, ресиверы для сглаживания пульсаций, манометры, термометры, запорная арматура), монтажных столов, сменных сопел, указателей расходов (манометры) и 5-ти эталонных мер вместимости.
Измерительная часть поверочной установки состоит из следующих элементов: средства измерения объема воды (эталонная мера вместимости), монтажные столы, из устройств и приборов для задания поверочных расходов (манометры, сопла).
Монтажные столы поверочной установки оборудованы поддонами для сбора и удаления воды, поступившей при разборке поверяемых счетчиков или иных причинах. Столы оборудованы зажимными устройствами для крепления счетчиков к трубопроводам поверочных установок, а также набором деталей (присоединительные патрубки, переходники), необходимых для соединения счетчиков между собой, и с трубопроводом поверочной установки.
Установка обеспечивает поверку и калибровку счетчиков воды (крыльчатых и турбинных) и преобразователей объема воды путем пропуска контрольного объема воды через поверяемые счетчики воды в образцовую меру вместимости и сличение показаний счетчиков со значением объема воды в эталонной мере вместимости.

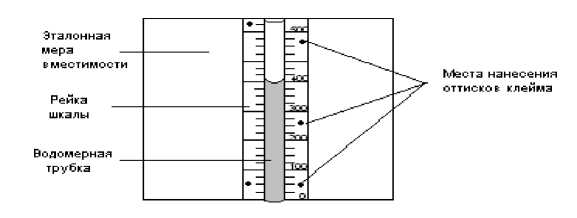

Схема пломбировки шкалы эталонной меры вместимости от несанкционированного доступа:
Оттиск поверительного клейма наносится на свинцовую пломбу, запрессованную заподлицо в торец крепежного винта и рейку эталонных мер вместимости.
Технические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон воспроизводимых расходов, м3/ч |
от 0,06 до 600 |
|
Номинальная вместимость эталонных мер вместимости, л |
400,1100,11000 |
|
Условный диаметр поверяемых приборов, мм |
25;32;40;50;65;80;100;125;150;200;250 |
|
Максимальное количество поверяемых приборов, шт. |
1...12 |
|
Предел допускаемой приведенной погрешности установки при измерении объема, % |
±0,2 |
|
Предел допускаемой приведенной погрешности задания расхода, % |
±2 |
|
Условия эксплуатации: - температура окружающего воздуха, °С; - относительная влажность, % |
20±10 (85±3) |
|
Максимальная потребляемая мощность установки, кВт |
97,5 |
|
Наименование характеристики |
Значения |
|
Питание от 3-х фазной сети напряжением, В |
380 |
|
Максимальный объем воды заливаемой в установку, л |
11000 |
|
Г абаритные размеры рабочей зоны установки, мм |
1400x14000x3000 |
|
Масса установки без рабочей среды, кг |
2500 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
Наносится на титульный лист «Руководства по эксплуатации» типографским методом и на шильдик эталонных мер вместимости методом гравировки.
Комплектность
Узел водоподготовки; монтажные столы; указатели расходов; эталонные меры вместимости (1-го класса).
Поверка
осуществляется по документу МП 4213-509-18151455-2010 «Установка объемная для поверки счетчиков и преобразователей объема воды УОПВ, Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» 17.01.2011г.
Применяемые эталоны: эталонный мерник 1-го разряда, 100л, эталонный мерник 1-го разряда, 200л, эталонный мерник 1-го разряда, 50л, цилиндр мерный 1-2000-2, секундомер
СОСпр-1, термометр лабораторный ТЛ-2.
Сведения о методах измерений
Не предусматриваются.
Нормативные документы
1. ГОСТ 8.156-83 - Счетчики холодной воды. Методы и средства поверки;
2. ГОСТ 8.470-82 - Государственная поверочная схема для средств измерений объема жидкости; 3. МП 4213-509-18151455-2010 «Установка объемная для поверки счетчиков и преобразователей объема воды УОПВ. Методика поверки».
Рекомендации к применению
Установка объемная УОПВ применяется для поверки средств измерений.
