Весы лабораторные ВК

Назначение

Весы лабораторные ВК (далее - весы) предназначены для статических измерений массы.

Описание

Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.

Весы состоят из весоизмерительного датчика, индикатора, грузоприемного и грузопередающего устройств. Грузоприемное устройство состоит из грузоприемной платформы (металлической чашки) и держателя платформы. Грузопередающее устройство состоит из направляющих, обеспечивающих вертикальное воздействие на датчик.

Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений.

Девять модификаций весов различаются максимальными, минимальными нагрузками и (или) числом поверочных делений: ВК-150.1, ВК-300, ВК-300.1, ВК-600, ВК-600.1, ВК-1500, ВК-1500.1, ВК-3000, ВК-3000.1

Модификации ВК-150.1, ВК-300, ВК-300.1, ВК-600, ВК-600.1 оснащены ветрозащитными экранами.

Весы оснащены следующими устройствами:

- устройство первоначальной установки нуля;

- полуавтоматическое устройство установки нуля;

- устройство слежения за нулем;

- устройство выборки массы тары;

- устройство установки по уровню весов (индикатор уровня и регулируемые по высоте ножки);

- полуавтоматическое устройство юстировки чувствительности.

Весы реализуют следующие функции:

- процентное взвешивание;

- счетный режим.

Весы снабжены интерфейсом RS232C для подключения весов к персональному компьютеру.

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) двумя средствами:

1) Весы снабжены программным четырехразрядным несбрасываемым счетчиком, показания которого увеличиваются на единицу при каждой юстировке (рисунок 1). Для контроля показаний счетчика (кода юстировки) включают весы и во время прохождения теста нажимают кнопку штучного взвешивания - Щ. Код юстировки отобразится на цифровом индикаторе.

2) Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются поверителем. Схема пломбирования от несанкционированного доступа и обозначение места для нанесения оттиска клейма приведена на рисунке 2.

Рисунок 1 - Индикация кода юстировки

Рисунок 2 - Схема пломбирования от несанкционированного доступа и обозначение места для нанесения оттиска клейма.

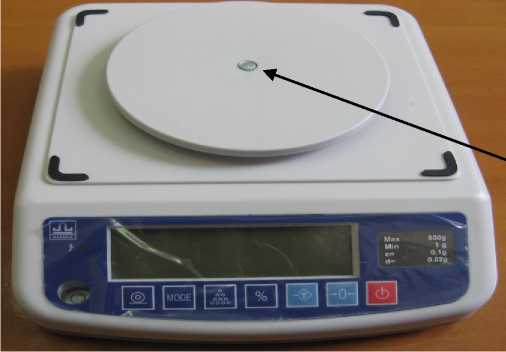

Место нанесения оттиска поверительного клейма - под металлической чашкой грузоприемного устройства

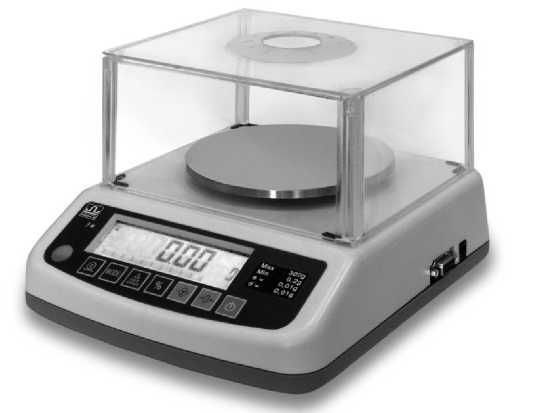

Рисунок 3 - Общий вид весов

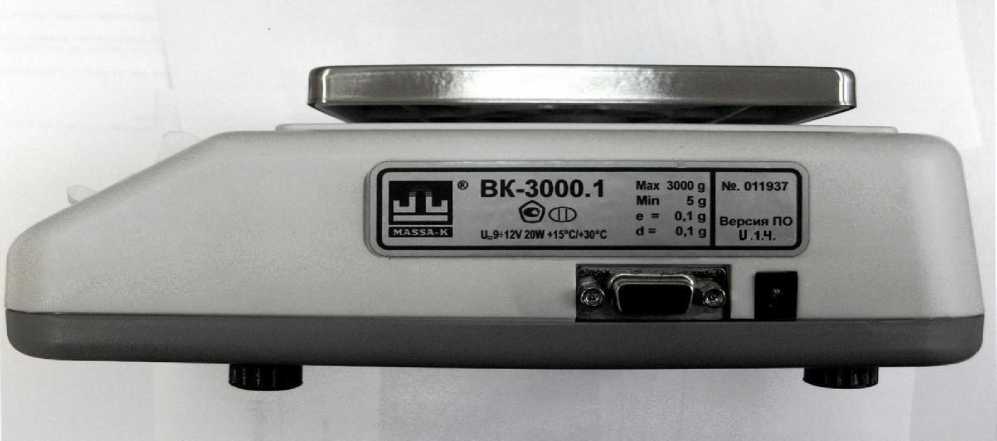

Рисунок 4 - Общий вид весов. Маркировка весов

Маркировка весов производится на фирменной, разрушающейся при снятии, пластине (Рис. 2), на которой нанесено:

- торговая марка изготовителя;

- класс точности;

- модификация весов;

- максимальная нагрузка (Max);

- минимальная нагрузка (Min);

- поверочное деление (e);

- действительная цена деления (d);

- знак утверждения типа;

- входное напряжение и потребляемая мощность;

- предельные значения температуры;

- серийный номер весов;

- версия программного обеспечения.

Программное обеспечение

В весах лабораторных ВК встроенное программное обеспечение (ПО). Используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после поверки).

Таблица 1 - Идентификационные данные ПО

Идентификация программы: после включения весов на индикаторе отображается максимальная нагрузка весов, в правом нижнем углу версия программного обеспечения U.1.4, затем высвечивается контрольная сумма 1ЕЕ485. При несанкционированном вмешательстве в ПО изменяется контрольная сумма программы.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики, включая показатели точности:

1. Класс точности весов по ГОСТ Р 53228-2008 .........................................высокий

2. Максимальная нагрузка (Max) и минимальная нагрузка (Min), действительная цена деления (d), поверочное деление (e), число поверочных делений (n), пределы допускаемой погрешности весов (mpe) при поверке приведены в таблице 2.

3. Предел допускаемого размаха...............................................................|mpe|

4. Диапазон устройства выборки массы тары........................................от 0 до Max

5. Диапазон устройства первоначальной установки нуля не превышает.......20 % Мах

6. Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем не превышает...................................................................................4 % Мах

7. Время установления показаний, с....................................................3

8. Условия эксплуатации:

- предельные значения температуры (Tmn, Tmax), °С................................+ 15, + 30

- относительная влажность воздуха, %...................................................от 30 до 80

9. Потребляемая мощность, В^А , не более................................................20

10. Параметры электропитания:

1) от сети переменного тока (через адаптер): - напряжением, В.....................................................................230 ± 23

- частотой, Гц..........................................................................50 ± 1

2 ) автономное от аккумуляторной батареи напряжением, В.....................6,0 ± 0,1

11. Вероятность безотказной работы за 2000 ч..........................................0,9

12. Средний срок службы весов, лет.......................................................8

Таблица 2

13. Значения массы и размеров весов для различных модификаций приведены в таблице 3

Таблица 3

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на фирменную пластину, закрепляемую на корпусе весов.

Комплектность

Сведения о методах измерений

Приведены в разделе 8 «Работа с весами» Руководства по эксплуатации «Весы лабораторные ВК. Руководства по эксплуатации».

Нормативные документы

ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений массы

Технические условия ТУ 4274-025-27450820-2010 «Весы лабораторные ВК.

Технические условия»
