Машины координатно-измерительные ROMER Absolute Arm серий 73, 75
| Номер в ГРСИ РФ: | 48042-11 |
|---|---|
| Производитель / заявитель: | Фирма "Hexagon Metrology S.p.A.", Италия |
Для измерений геометрических размеров и взаимного расположения поверхностей деталей сложной формы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48042-11 |
| Действует | по 26.10.2016 |
| Наименование | Машины координатно-измерительные |
| Модель | ROMER Absolute Arm серий 73, 75 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e7db9758-c751-32e1-98a8-f613324da5ae |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Франция |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 26.10.2016 |
| Номер сертификата | 44204 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 5651 от 26.10.11 п.11 |
Производитель / Заявитель
Фирма "Hexagon Metrology Division ROMER", Франция
Франция
Z.A. des Bois Blanche, F-41800 MONTOIRE-sur-le-Loir, France
Поверка
| Методика поверки / информация о поверке | МП 48042-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 188 (98%) |
| Неуспешных поверок (СИ непригодно) | 4 (2 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
48042-11: Описание типа
2011-48042-11.pdf
|
Скачать | 96.1 КБ | |
|
48042-11: Методика поверки
2024-mp48042-11.pdf
|
Скачать | 49.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Машины координатно-измерительные ROMER Absolute Arm серий 73, 75 (далее - машины) предназначены для измерений геометрических размеров и взаимного расположения поверхностей деталей сложной формы.
Описание
Конструктивно машины координатно-измерительные ROMER Absolute Arm серий 73, 75 представляют собой шарнирно соединенные между собой два колена (руки), изготовленные из углеродистого волокна, что позволяет обеспечивать стабильность результатов измерений в диапазоне рабочих температур от 5 до 45 °C, монтируемые соответственно на специальных магнитных основаниях, противовеса, компьютерного блока управления и источника питания. Для расширения возможностей машины используются дополнительные устройства для позиционирования узлов машины относительно измеряемой детали (мобильная поворотная платформа, магнитная установочная база или линейная направляющая). В качестве измерительных головок используются головки с набором щупов разного диаметра и формы. Работа машины производится в ручном режиме.
Принцип действия машин основан на измерении координат перемещения элементов машины с помощью датчиков углового перемещения при использовании контактных щупов, или измерении расстояний до измеряемого объекта при использовании лазерных скане-ров.Машины комплектуются калибровочной сферой.
Программное обеспечение PC-DMIS позволяет измерять размеры, форму и взаимное расположение поверхностей. Портативная конструкция машины обеспечивает проведение измерений объектов с любой пространственной ориентацией.
Машины координатно-измерительные ROMER Absolute Arm серий 73, 75 выпускаются трех исполнений: серии 73 и 75 шестиосевые стандартного исполнения, серии 73SI и 75SI шестиосевые со встроенным лазерным сканером, серии 73SE и 75SE семиосевые с внешним лазерным сканером. Каждая конфигурация имеет несколько типоразмеров, отличающихся друг от друга диапазонами измерений и пределами допускаемой основной погрешности.

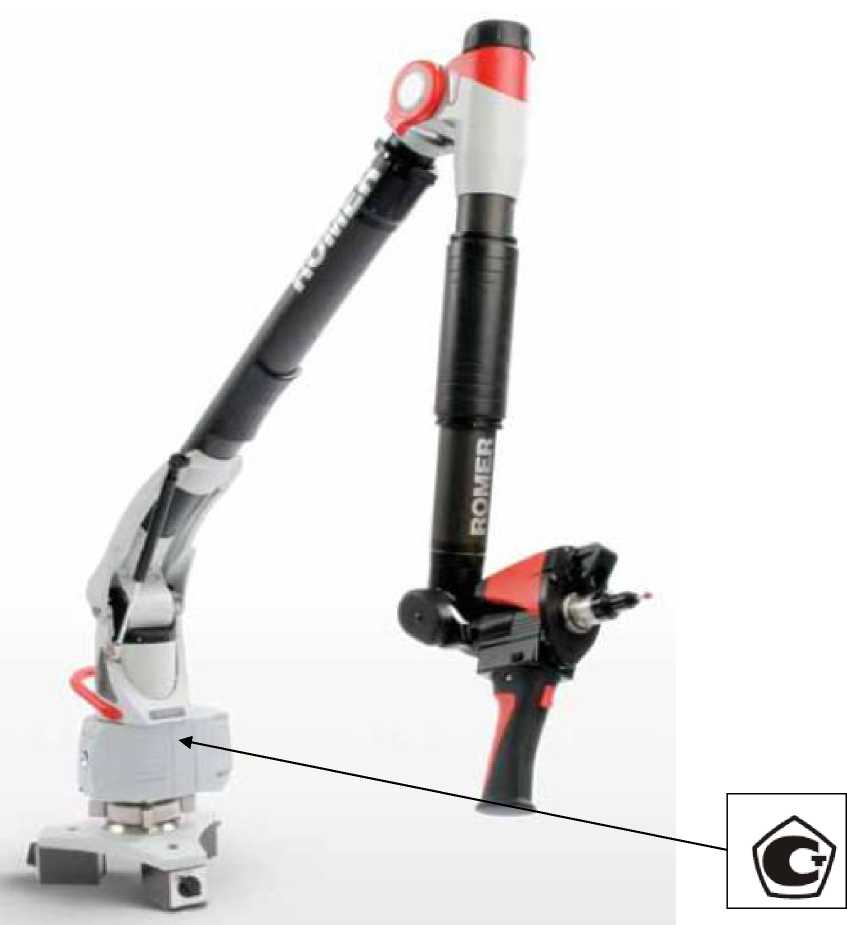

Рисунок 1 - Общий вид машины координатно-измерительной ROMER Absolute Arm серий 73 и 75.
Программное обеспечение
Машины координатно-измерительные ROMER Absolute Arm серий 73, 75 имеют в своем составе программное обеспечение PC-DMIS, встроенное в аппаратное устройство средства измерений, разработанное для конкретной измерительной задачи, осуществляющей измерительные функции, функции расчета параметров и функции индикации.
ПО СИ имеет следующие идентификационные данные:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер программного обеспечения) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
PC-DMIS |
PC-DMIS CAD++ |
v.2010 |
210DF290 |
MD5 |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» по МИ 3286-2010.
Технические характеристики
Таблица 1
|
Модель |
7315 |
7320 |
7325 |
7330 |
7335 |
7340 |
7345 |
|
Диапазон измерений (диаметр), мм |
1500 |
2000 |
2500 |
3000 |
3500 |
4000 |
4500 |
|
Предел допускаемой основной абсолютной погрешности объёмных измерений, мм |
0,037 |
0,042 |
0,051 |
0,095 |
0,130 |
0,149 |
0,170 |
|
Повторяемость при измерении точки, мм |
0,025 |
0,030 |
0,038 |
0,065 |
0,095 |
0,120 |
0,150 |
|
Тип питания |
От встроенного Li-Ion аккумулятора или сети 220 В, 50 Гц | ||||||
|
Масса, кг |
7,1 |
7,4 |
7,7 |
8,0 |
8,3 |
8,6 |
8,9 |
Таблица 2
|
Модель |
7320SE, 7320SI |
7325SE, 7325SI |
7330SE, 7330SI |
7335SE, 7335SI |
7340SE, 7340SI |
7345SE, 7345SI |
|
Диапазон измерений (диаметр), мм |
2000 |
2500 |
3000 |
3500 |
4000 |
4500 |
|
Предел допускаемой основной абсолютной погрешности объёмных измерений, мм |
0,061 |
0,069 |
0,110 |
0,136 |
0,168 |
0,198 |
|
Повторяемость при измерении точки, мм |
0,044 |
0,049 |
0,085 |
0,108 |
0,120 |
0,156 |
|
Тип питания |
От встроенного Li- |
on аккумулятора или сети 220 В, 50 Гц | ||||
|
Масса, кг |
7320SE |
7325SE |
7330SE |
7335SE |
7340SE |
7345SE |
|
7,9 |
8,2 |
8,5 |
8,8 |
9,1 |
9,4 | |
|
7320SI |
7325SI |
7330SI |
7335SI |
7340SI |
7340SI | |
|
8,3 |
8,6 |
8,9 |
9,2 |
9,5 |
9,8 | |
Таблица 3
|
Модель |
7520 |
7525 |
7530 |
7535 |
7540 |
7545 |
|
Диапазон измерений (диаметр), мм |
2000 |
2500 |
3000 |
3500 |
4000 |
4500 |
|
Предел допускаемой основной абсолютной погрешности объёмных измерений, мм |
0,023 |
0,029 |
0,049 |
0,061 |
0,075 |
0,082 |
|
Повторяемость при измерении точки, мм |
0,016 |
0,020 |
0,033 |
0,043 |
0,061 |
0,070 |
|
Тип питания |
От встроенного Li- |
on аккумулятора или сети 220 В, 50 Гц | ||||
|
Масса, кг |
7,7 |
8,0 |
8,3 |
8,6 |
8,9 |
9,2 |
Таблица 4
|
Модель |
7520SE, 7520SI |
7525SE, 7525SI |
7530SE, 7530SI |
7535SE, 7535SI |
7540SE, 7540SI |
7545SE, 7545SI |
|
Диапазон измерений (диаметр), мм |
2000 |
2500 |
3000 |
3500 |
4000 |
4500 |
|
Предел допускаемой основной абсолютной погрешности объёмных измерений, мм |
0,033 |
0,039 |
0,066 |
0,093 |
0,106 |
0,126 |
|
Повторяемость при измерении точки, мм |
0,023 |
0,028 |
0,048 |
0,061 |
0,061 |
0,088 |
|
Тип питания |
От встроенного Li- |
on аккумулятора или сети 220 В, 50 Гц | ||||
|
Масса, кг |
7520SE |
7525SE |
7530SE |
7535SE |
7540SE |
7545SE |
|
8,2 |
8,5 |
8,8 |
9,1 |
9,4 |
9,7 | |
|
7520SI |
7525SI |
7530SI |
7535SI |
7540SI |
7545SI | |
|
8,6 |
8,9 |
9,2 |
9,5 |
9,8 |
10,1 | |
Габаритные размеры в упаковочном чемодане - длина 1,86 м, - ширина 0,51 м, высота - 0,29 м Рабочие условия эксплуатации:
-диапазон рабочих температур от 5 до 45 °C,
-относительная влажность воздуха не более 70%.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на корпус машины методом наклейки.
Комплектность
|
Наименование |
Количество |
|
ROMER Absolute Arm заданной серии |
1 шт. |
|
Набор щупов TESA (диаметром 15 мм, 6 мм, 3 мм) |
3 шт. |
|
Противовес Zero-G |
1 шт. |
|
Лазерный сканер (для серий 73SE и 75SE) |
1 шт. |
|
Поворотный захват |
1 шт. |
|
Магнитное основание (базовая плита) |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Чехол от пыли |
1 шт. |
|
Упаковочный чемодан на колёсиках |
1 шт. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется в соответствии с документом по поверке МП 48042-11 «Машины координатно-измерительные ROMER Absolute Arm серий 73, 75. Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМС» в январе 2011 г.
Основные средства поверки:
- концевые меры длины 4 разряда по МИ 1604-82
Сведения о методах измерений
Сведения о методе измерений приведены в Руководстве по эксплуатации «Машины координатно-измерительные ROMER Absolute Arm серий 73, 75. РЭ».
Нормативные документы
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Сведений нет.
