Машины трехкоординатные измерительные PRIMUS, PRIMUS-M, PRIMUS-L
| Номер в ГРСИ РФ: | 48043-11 |
|---|---|
| Производитель / заявитель: | Фирма "MORA-AEH Metrology GmbH", Германия |
Для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей в лабораториях автомобильной, судостроительной и авиационной промышленности, приборо- и станкостроения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48043-11 |
| Действует | по 26.10.2016 |
| Наименование | Машины трехкоординатные измерительные |
| Модель | PRIMUS, PRIMUS-M, PRIMUS-L |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a9767f37-5db4-464b-9b0c-5aa8a2d3a6be |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 26.10.2016 |
| Номер сертификата | 44205 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 5651 от 26.10.11 п.12 |
Производитель / Заявитель
Фирма "MORA-AEH Metrology GmbH", ГЕРМАНИЯ
Германия
D-63741, Ашафенбург, Дизелштрассе 5. тел +49(0) 6021 429 0 факс +49(0) 6021 429 329, www.mora-aeh.de, E-mail: info@mora-aeh.de
Поверка
| Методика поверки / информация о поверке | МИ 2569-99 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 24 (96%) |
| Неуспешных поверок (СИ непригодно) | 1 (4 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
48043-11: Описание типа
2011-48043-11.pdf
|
Скачать | 132.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Машины трехкоординатные измерительные серий PRIMUS, PRIMUS-M, PRIMUS- L (далее КИМ) предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей в лабораториях автомобильной, судостроительной и авиационной промышленности, приборо- и станкостроения.
Описание
Машины трехкоординатные измерительные серий PRIMUS, PRIMUS-M, PRIMUS- L изготавливаются нескольких типоразмеров, отличающихся диапазоном измерений.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой подвижно расположена трехмерная щуповая измерительная головка фирмы Renishaw RTP20 со сменными щупами TP20 и TP200. Перемещения центра щупа головки измеряются цифровыми измерительными системами, установленными вдоль каждой из осей, и соответствующими считывающими головками.
Перемещение измерительной головки по направляющим вдоль осей обеспечивается электродвигателями постоянного тока, питающимися от трех усилителей мощности двигателя сервомотора. Все электродвигатели, считывающие головки, измерительные шкалы, приводные механизмы и направляющие по осям закрыты панелями из стекловолокна, которые защищают их от загрязнений. Машины PRIMUS, PRIMUS-M, оснащены неподвижным гранитным измерительным столом, установленным на стальной раме на антивибрационных опорах, гранитный стол машины PRIMUS- L устанавливается на специально подготовленный фундамент. КИМ снабжены встроенной системой компенсации температурных погрешностей.
Измерения производятся в ручном и микропроцессорном режимах. Ручной режим управления перемещением головки осуществляется при помощи джойстика пульта управления, микропроцессорный режим - от компьютера, устанавливаемого на компьютерный стол. На компьютерном столе также расположен пульт управления, контроллер датчика касания и другое периферийное оборудование.
б)

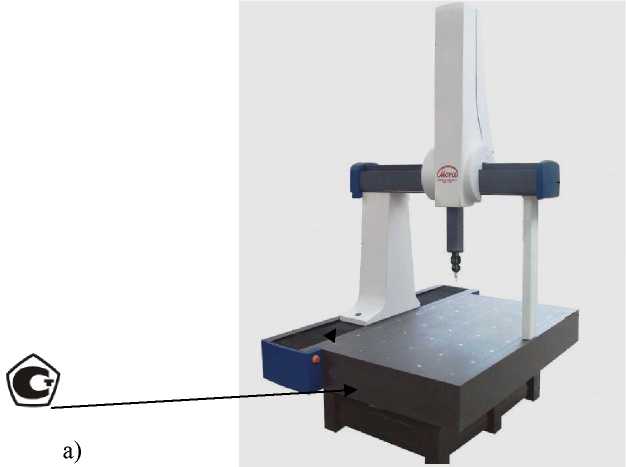

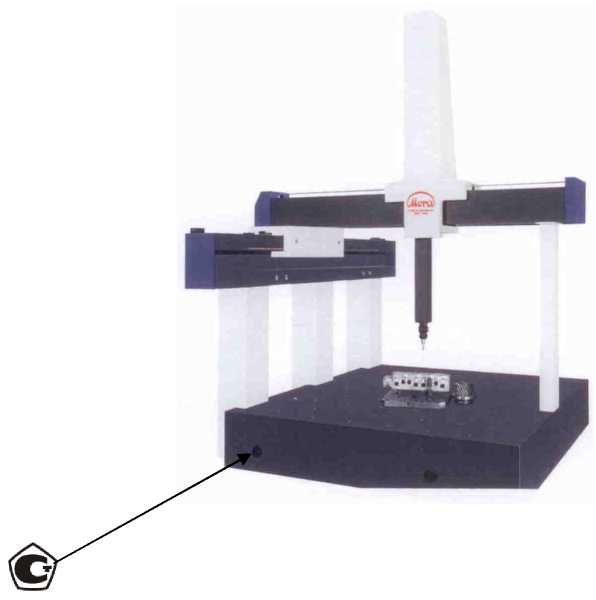

Рисунок 1 - Внешний вид трехкоординатных измерительных машин серии PRIMUS и PRIMUS-M (а), PRIMUS - L (б) и место нанесения знака утверждения типа
Программное обеспечение
КИМ серий PRIMUS оснащена программным обеспечением INCA 3D версии V 3.1.0.7.
Вычислительный алгоритм INCA3D расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. INCA 3D блокирует редактирование для
пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты. Идентификационные данные программного обеспечения приведены в таблице
|
Наименование программного обеспечения |
Идентификационн ое наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (защитный ключ-заглушка) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
INCA 3D |
INCA 3D Professional INCA 3D Premium |
V 3.1.0.7 |
35FFDCE3 |
WELMEC 7.2 (MD5) |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ PRIMUS, PRIMUS-M, PRIMUS- L соответствует уровню «С» по МИ 3286-2010
Технические характеристики
PRIMUS
|
Технические характеристики |
Диапазон измерений (мм) |
Габаритные размеры (мм) |
Пределы допускаемой абсолютной погрешности /TP200, мкм (стандартная точность) |
Пределы допускаемой абсолютной погрешности/ТР200,мкм (повышенная точность) |
Масса, кг | ||||||
|
Модели |
ширина-X |
длина-Y |
высота-Z |
ширина(Х) |
длина (Y) |
высота (Z) |
MPEp |
MPEe |
MPEp |
MPEe | |
|
564 |
От 0 до 500 |
От 0 до 600 |
От 0 до 400 |
1050 |
1410 |
2220 |
2,2+L/300 |
2,2 |
1,3+L/330 |
1,3 |
700 |
|
686 |
От 0 до 600 |
От 0 до 800 |
От 0 до 600 |
1309 |
1840 |
2710 |
2,4+L/300 |
2,4 |
1,5+L/330 |
1,5 |
1200 |
|
8106 |
От 0 до 800 |
От 0 до 1000 |
От 0 до 600 |
1509 |
2040 |
2710 |
2,5+L/300 |
2,5 |
1,7+L/330 |
1,7 |
1500 |
|
8156 |
От 0 до 800 |
От 0 до 1500 |
От 0 до 600 |
1510 |
2540 |
2710 |
2,5+L/300 |
2,5 |
2,2+L/330 |
2,2 |
1850 |
|
10128 |
От 0 до 1000 |
От 0 до 1200 |
От 0 до 800 |
1847 |
2380 |
3215 |
2,9+L/300 |
2,9 |
2,2+L/330 |
2,2 |
2800 |
|
10158 |
От 0 до 1000 |
От 0 до 1500 |
От 0 до 800 |
1847 |
2680 |
3215 |
2,9+L/300 |
2,9 |
2,2+L/330 |
2,2 |
3200 |
|
121510 |
От 0 до 1200 |
От 0 до 1500 |
От 0 до 1000 |
2047 |
2850 |
3615 |
3,6+L/300 |
3,6 |
2,8+L/330 |
2,8 |
3600 |
|
122010 |
От 0 до 1200 |
От 0 до 2000 |
От 0 до 1000 |
2050 |
3350 |
3615 |
3,6+L/300 |
3,6 |
2,8+L/330 |
2,8 |
4100 |
PRIMUS-M
|
Технические характеристики |
Диапазон измерений, мм |
Габаритные размеры, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Масса, кг | |||||
|
Модели |
ширина-X |
длина-Y |
высота-Z |
ширина (X) |
длина (Y) |
высота (Z) |
MPEp |
MPEe | |
|
564 |
От 0 до 500 |
От 0 до 600 |
От 0 до 400 |
1 050 |
1 410 |
2 220 |
3,5+L/200 |
3,5 |
550 |
|
7106 |
От 0 до 700 |
От 0 до 1000 |
От 0 до 600 |
1 405 |
1730 |
2 875 |
4,5+L/150 |
4,5 |
1000 |
PRIMUS-L
|
Технические характеристики |
Диапазон измерений, мм |
Габаритные размеры, мм |
Пределы допускаемой абсолютной погрешности/Т₽200, мкм (стандартная точность) |
Пределы допускаемой абсолютной погрешности/Т₽200, мкм (повышенная точность) |
Масса, кг | ||||||
|
Модели |
ширина-X |
длина-Y |
высота-Z |
ширина(Х) |
длина (Y) |
высота (Z) |
MPEp |
MPEe |
MPEp |
MPEe | |
|
L 121510 |
От 0 до 1200 |
От 0 до 1500 |
От 0 до 1000 |
2130 |
2715 |
3639 |
3,0+L/250 |
3,8 |
2,3+L/330 |
2,3 |
6200 |
|
L 152010 |
От 0 до 1500 |
От 0 до 2000 |
От 0 до 1000 |
2430 |
3215 |
3639 |
3,6+L/200 |
4,5 |
2,5+L/330 |
2,5 |
8500 |
|
L 122512 |
От 0 до 1200 |
От 0 до 2500 |
От 0 до 1200 |
2130 |
3715 |
4039 |
3,9+L/200 |
4,8 |
2,8+L/300 |
2,8 |
8870 |
|
L 152012 |
От 0 до 1500 |
От 0 до 2000 |
От 0 до 1200 |
2430 |
3215 |
4039 |
4,2+L/200 |
5,0 |
3,0+L/300 |
3,0 |
9300 |
|
L 152512 |
От 0 до 1500 |
От 0 до 2500 |
От 0 до 1200 |
2430 |
3715 |
4039 |
4,2+L/200 |
5,0 |
3,0+L/300 |
3,0 |
10400 |
|
L 153012 |
От 0 до 1500 |
От 0 до 3000 |
От 0 до 1200 |
2430 |
4215 |
4039 |
4,2+L/200 |
5,0 |
3,0+L/300 |
3 |
12400 |
|
L 153512 |
От 0 до 1500 |
От 0 до 3500 |
От 0 до 1200 |
2430 |
4715 |
4039 |
4,2+L/200 |
5,0 |
3,0+L/300 |
3,0 |
13000 |
|
Разрешение, мкм |
0,5 |
|
Диапазон рабочих температур, °С -допускаемое изменение температуры |
20±1 0,5 °С/час; 1 °С/24 час; 0,5 °С/м |
|
Относительная влажность воздуха, % |
40-70 |
|
Расход воздуха, л/мин |
350 |
|
Давление сжатого воздуха, кПа |
600-1000 |
|
Питание |
220 В ±10 %, потребляемая мощность (0,9 - 1,2) В-А |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации КИМ типографским способом, а также на нижнюю переднюю часть станины методом наклейки.
Комплектность
|
Наименование |
Кол-во |
Примечание |
|
Машина координатно-измерительная PRIMUS |
1 шт. | |
|
Джойстик |
1 шт. | |
|
Приспособления для закрепления измеряемой детали |
1 компл. | |
|
Комплект сменных измерительных наконечников |
1 компл. | |
|
Компьютерный стол с принадлежностями |
1 компл. |
По заказу |
|
Руководство по эксплуатации |
1 экз. |
Поверка
осуществляется в соответствии с МИ 2569-99 «Машины координатно-измерительные портального типа. Методика поверки».
Сведения о методах измерений
Метод измерений изложен в документе «Машины координатно - измерительные серий PRIMUS, PRIMUS-M, PRIMUS- L. Руководство по эксплуатации»
Нормативные документы
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Техническая документация фирмы - изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
