Измерители разности фаз малогабаритные ИРФ-М
| Номер в ГРСИ РФ: | 48061-11 |
|---|---|
| Производитель / заявитель: | ООО "Парк ЖД", г.Екатеринбург |
Для измерения разности фаз между напряжениями при контроле параметров рельсовых цепей на железнодорожном транспорте.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48061-11 |
| Действует | по 28.04.2021 |
| Наименование | Измерители разности фаз малогабаритные |
| Модель | ИРФ-М |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 38b6897d-b428-2eed-d4b5-3c9f64b5e724 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 0037-00-00 |
| Класс СИ | 34.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Уральского ЦСМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 2А |
| Руководитель центра | Сурсяков Валентин Николаевич |
| Телефон | (8*343) 350-25-83 |
| Факс | 350-40-81 |
| Информация о сертификате | |
| Срок действия сертификата | 26.10.2016 |
| Номер сертификата | 44225 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 5651 от 26.10.11 п.32 |
Производитель / Заявитель
ООО "Парк ЖД", РОССИЯ, г.Екатеринбург
Россия
ул.Стрелочников, 1а, 620137, ул.Данилы Зверева, 31, литер "S", офис 20, Почт. адрес: 620027, ул.Челюскинцев, д.9, офис 31, E-mail: park_zd@mail.ru
Поверка
| Методика поверки / информация о поверке | МП 48061-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
48061-11: Описание типа
2016-48061-11.pdf
|
Скачать | 490.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Измеритель разности фаз малогабаритный ИРФ-М (далее измеритель) предназначен для измерения разности фаз между напряжениями при контроле параметров рельсовых цепей на железнодорожном транспорте.
Описание
Принцип действия измерителя основан на преобразовании аналоговых входных напряжений синусоидальной формы в сигналы прямоугольной формы, поступающих на вход аналого-цифрового преобразователя, который производит вычисление угла сдвига фаз между полученными сигналами и последующий вывод результата измерений на жидкокристаллический индикатор.
Измеритель включает в себя входные устройства, аналого-цифровой преобразователь и жидкокристаллический цифровой индикатор.
Питание измерителя осуществляется от встроенной аккумуляторной батареи (возможно питание от сети с использованием сетевого адаптера).

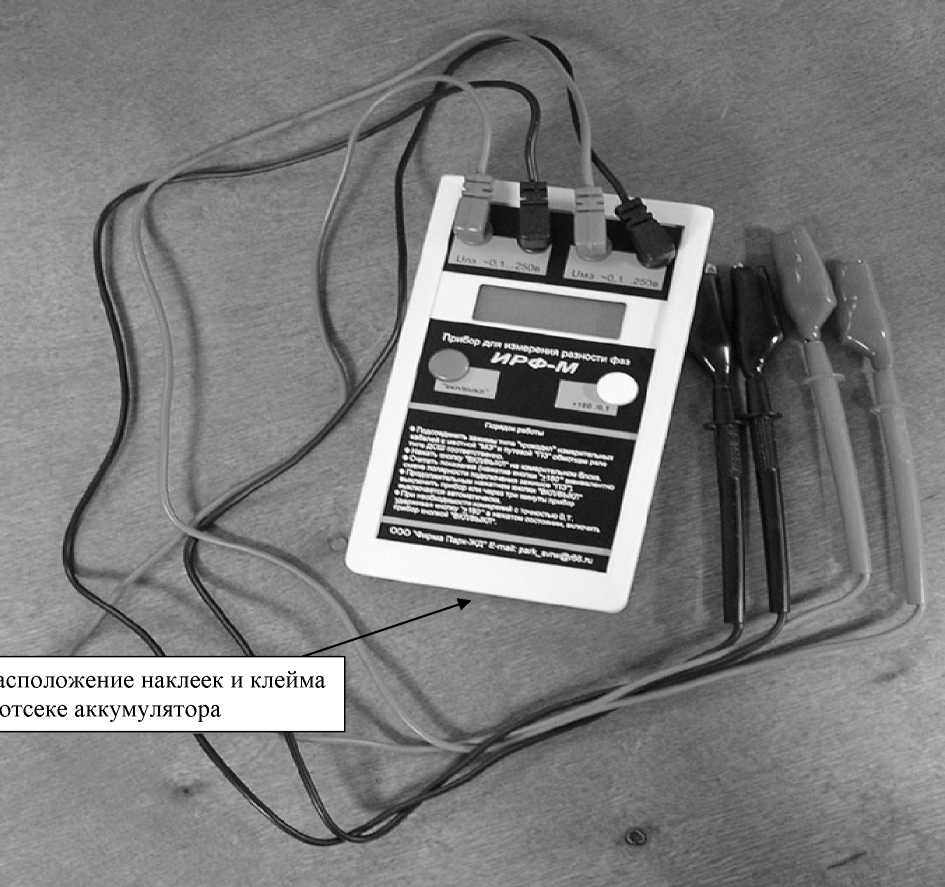

Расположение наклеек и клейма
в отсеке аккумулятора
Технические характеристики
Диапазон измерений разности фаз, градусы от минус 180 до 180.
Пределы допускаемой абсолютной погрешности измерений разности фаз, градусы ± 3,6.
Габаритные размеры (длина х ширина х высота), не более, мм 210 х 85 х 50.
Масса, не более, кг 0,7.
Рабочие условия эксплуатации: температура окружающего воздуха, °С от минус 10 до 35.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель измерителя методом наклейки.
Комплектность
Блок измерительный - 1 шт., кабель измерительный к1 - 4 шт., зарядное устройство - 1 шт. Эксплуатационная документация (руководство по эксплуатации, паспорт, методика поверки в составе руководства по эксплуатации) - 1 комплект.
Поверка
осуществляется по документу МП 48061-11 «Измеритель разности фаз малогабаритный ИРФ-М. Методика поверки», утвержденному начальником ГЦИ СИ ФГУ «УРАЛТЕСТ» в марте 2011 года и входящему разделом в Руководство по эксплуатации.
Перечень эталонов, применяемых при поверке:
Калибратор фазы Ф1-4: 0..360 градус ± (0,03..0,1) градус 5 Гц..1 МГц.
Сведения о методах измерений
«Измеритель разности фаз малогабаритный ИРФ-М. Руководство по эксплуатации».
Нормативные документы
1. Технические условия «Измеритель разности фаз малогабаритный ИРФ-М. Технические условия. ТУ 0037-00-00»
2. Методика поверки «Измеритель разности фаз малогабаритный ИРФ-М. Методика поверки» 3. МИ 1949-88 ГСИ. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот 1-10"...2-107 Гц
Рекомендации к применению
В сфере государственного регулирования не применяется.
