Ключи моментные шкальные КМ-1400 Атлант
| Номер в ГРСИ РФ: | 48064-19 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | ИП Дмитренко Е.П., г.Курган |
Ключи моментные шкальные КМ-1400 «Атлант» (далее - ключи) предназначены для измерений крутящего момента силы при затяжке резьбовых соединений с правой и левой резьбой.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48064-19 |
| Действует | по 05.04.2024 |
| Наименование | Ключи моментные шкальные |
| Модель | КМ-1400 Атлант |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4c0999db-7565-3848-e0c6-8585680c38d2 |
Производитель / Заявитель
ИП Дмитренко Е.П., г. Курган
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
48064-19: Описание типа
2023-48064-19.pdf
|
Скачать | 96.5 КБ | |
|
48064-19: Методика поверки
2022-mp48064-19.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Ключи моментные шкальные КМ-1400 «Атлант» (далее - ключи) предназначены для измерений крутящего момента силы при затяжке резьбовых соединений с правой и левой резьбой.
Описание
Принцип действия ключа основан на измерении прогиба упругого тела ключа, прямо пропорционального приложенному крутящему моменту силы. Прогиб упругого тела измеряется с помощью индикатора часового типа. Значение крутящего момента силы определяется по градуировочной характеристике, отражающей зависимость показаний индикатора (в делениях шкалы) от приложенного крутящего момента силы.
Ключ состоит из головки, упругого тела, храпового механизма, упора, индикатора часового типа.
К одному концу упругого тела закреплены храповик с внутренним присоединительным квадратом для установки сменных головок и упор, в который упирается измерительный наконечник индикатора. Индикатор закреплен в зажиме внутри щек и дополнительно защищен кожухом.
К другому концу упругого тела через щеки присоединена рукоятка.
Для использования сменных головок по ГОСТ 25604-83 предусмотрена переходная вставка с наружным присоединительным квадратом 25 мм.

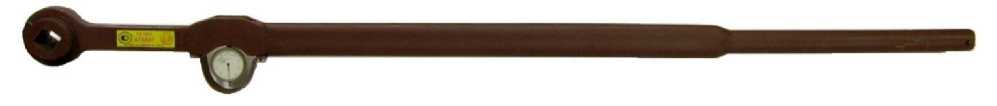

Общий вид ключа представлен на рисунке 1.
Рисунок 1 - Общий вид ключа Пломбирование не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений крутящего момента силы, Н • м |
от 600 до 1400 |
|
Пределы допускаемой относительной погрешности, % - при первичной поверке - при периодической поверке |
±2,0 ±5,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Размер внутреннего присоединительного квадрата, мм |
32+0,17 |
|
Размер наружного присоединительного квадрата при ис- |
7c+0j4d |
|
пользовании вставки 32/25, мм | |
|
Габаритные размеры, мм, не более: | |
|
- длина |
1560 |
|
- ширина |
68 |
|
- высота |
135 |
|
Масса, кг, не более |
8 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от + 5 до + 35 |
|
Средняя наработка на отказ, циклов, не менее |
1x104 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на корпус ключа методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Ключ моментный |
КМ-1400 Атлант |
1 шт. |
|
Руководство по эксплуатации |
Э 002005.010.000РЭ |
1 экз. |
|
Методика поверки |
МП 224-231-2017 |
1 экз. |
|
Головка сменная S36 короткая |
1 шт.* | |
|
Головка сменная S36 длинная |
1 шт.* | |
|
Головка сменная S41 короткая |
1 шт.* | |
|
Головка сменная S41 длинная |
1 шт.* | |
|
Вставка со ступенями 32/25, мм |
1 шт.* | |
|
Футляр |
1 шт.* | |
|
* - по заказу | ||
Поверка
осуществляется по документу МП 224-231-2017 «ГСИ. Ключи моментные шкальные КМ-1400
«Атлант». Методика поверки», утвержденному ФГУП «УНИИМ» 26.12.2018 г.
Основные средства поверки:
Рабочие эталоны 2-го разряда единицы крутящего момента силы по
ГОСТ Р 8.752-2011, диапазон от 600 до 1500 Н^м, относительная погрешность не более ± 0,8 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы
ТУ 3926-005-0088204502-10 Ключи моментные шкальные КМ-1400 «Атлант». Техниче
ские условия
