Преобразователи давления измерительные PS, PK
| Номер в ГРСИ РФ: | 48088-11 |
|---|---|
| Производитель / заявитель: | Фирма "ifm electronic GmbH", Германия |
Для непрерывного измерения избыточного давления (в т.ч. разрежения) путем преобразования значений измеренного давления в электрический аналоговый или цифровой сигналы. Измеряемая среда - газы, пар и жидкости, в том числе коррозийные.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48088-11 |
| Действует | по 22.09.2021 |
| Наименование | Преобразователи давления измерительные |
| Модель | PS, PK |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 28f2cb20-6183-67a8-ac9f-b56acf6e8b6f |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 30 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 28.10.2016 |
| Номер сертификата | 44259 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 5818 от 28.10.11 п.03 |
Производитель / Заявитель
Фирма "IFM electronic GmbH", ГЕРМАНИЯ
Германия
42157, Teichstrasse 4, Essen, ifm-Strausse 1, 88069 Tettnang
Поверка
| Методика поверки / информация о поверке | МИ 1997-89 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 33 (89%) |
| Неуспешных поверок (СИ непригодно) | 4 (11 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
48088-11: Описание типа
2016-48088-11.pdf
|
Скачать | 152.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи давления измерительные PS, PK (далее - преобразователи) предназначены для непрерывного измерения избыточного давления (в т.ч. разрежения) путем преобразования значений измеренного давления в электрический аналоговый или цифровой сигналы. Измеряемая среда - газы, пар и жидкости, в том числе коррозийные.
Описание
Преобразователи давления измерительные PS, PK состоят из электронного блока и чувствительного элемента в виде измерительной ячейки. Деформация мембраны измерительной ячейки под воздействием давления преобразуется в аналоговый и (или) в цифровой выходные сигналы для индикации и передачи измерительной информации. Преобразователи PS имеют аналоговый выходной сигнал, а преобразователи PK - релейный выходной сигнал.

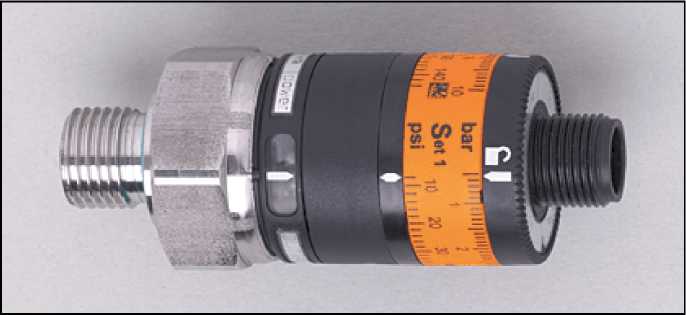

Рис. 1. Общий вид преобразователя давления измерительного серии PK

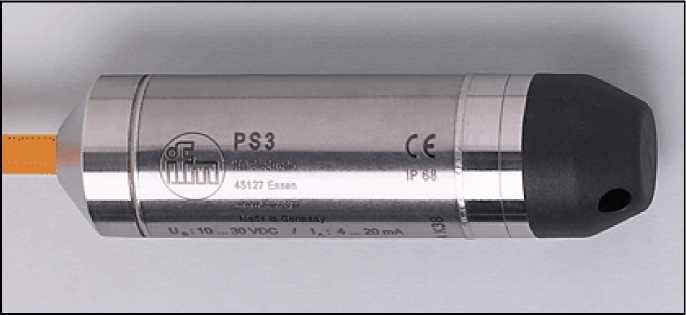

Рис. 2 Общий вид преобразователя давления измерительного серии PS
Технические характеристики
|
PS |
PK | |
|
Диапазон измерений |
от 0,25 до 1 бар |
от 10 до 400 бар |
|
Пределы допускаемой основной погрешности |
0,5 % |
2,5 % |
|
Диапазон рабочих температур, оС |
от минус 10 до плюс 50 |
от минус 40 до плюс 80 |
|
Напряжение питания (постоянного электрического тока), В |
от 9,6 до 32 |
от 10 до 30 |
|
PS |
PK | |
|
Г абаритные размеры, не более, мм (Диаметр, длина) |
27; 71 34; 87 (в зависимости от модификации) | |
|
Масса не более, кг |
0,43 |
0,093 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта печатным методом, а на панель корпуса прибора клеится наклейка с изображением знака утверждения типа.
Комплектность
В комплект преобразователей давления измерительных входят:
- Преобразователь - 1 шт.
- Паспорт - 1 шт.
Поверка
осуществляется по МИ 1997-89: «Преобразователи давления измерительные. Методика поверки». При поверке используются рабочие эталоны класса точности 0,05 в соответствии с ГОСТ 8.017-79.
Сведения о методах измерений
содержатся в паспорте на преобразователи.
Нормативные документы
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»
ГОСТ 8.017-79 «ГСИ Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
Техническая документация «IFM electronic GmbH», (Германия).
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
