Преобразователи давления измерительные XPM10
| Номер в ГРСИ РФ: | 48089-11 |
|---|---|
| Производитель / заявитель: | Фирма "MEAS France", Франция |
Для непрерывного преобразования статического давления и пульсаций давления в сигнал постоянного напряжения.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 48089-11 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Преобразователи давления измерительные | |||||||||||||||||||||||||||||||||||||||
| Модель | XPM10 | |||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1374144f-4eda-2984-1cd4-4d47cc1695ec | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
| Год регистрации | 2011 | |||||||||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 30 |
| Год регистрации | 2011 |
| Страна-производитель | Франция |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 44260 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 5818 от 28.10.11 п.04 |
Производитель / Заявитель
Фирма "MEAS France", ФРАНЦИЯ
Франция
Etablissement des clayes-sous-bois 26, rue des dames 78340 les- clayes-sous-bois тел. +33(0)1 30 79 33 00, факс +33(0)1 34 81 03 59
Поверка
| Методика поверки / информация о поверке | 2520-039-2011 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
48089-11: Описание типа
2011-48089-11.pdf
|
Скачать | 120.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи давления измерительные XPM10 (далее - преобразователи) предназначены для непрерывного преобразования статического давления и пульсаций давления в сигнал постоянного напряжения.
Описание
Измеряемое давление воздействует на мембрану преобразователя, которая деформируется вместе с прикрепленным к ней чувствительным элементом. Последний под действием деформации генерирует электростатический заряд. Заряд воспринимается встроенным операционным усилителем и преобразуется в нормализованный сигнал напряжения постоянного тока.
Преобразователь имеет чувствительный элемент с полностью компенсированным по температуре мостом сопротивления, сделанным с большим запасом устойчивости из микро-обработанных кремниевых тензодатчиков, которые оптимизируют рабочие характеристики, особенно на низких амплитудах и частотах.
Преобразователь конструктивно представляет из себя моноблочную миниатюрную конструкцию, выполненную из нержавеющей стали, с неразъемным кабелем.
Преобразователь изготавливается в двух модификациях XPM10-S116-5BS-/LC10_RevB и XPM10-S116-35BS-/LC10_RevB, различающихся диапазоном измеряемых статических давлений, диапазоном амплитуд пульсаций давления и коэффициентами преобразования.

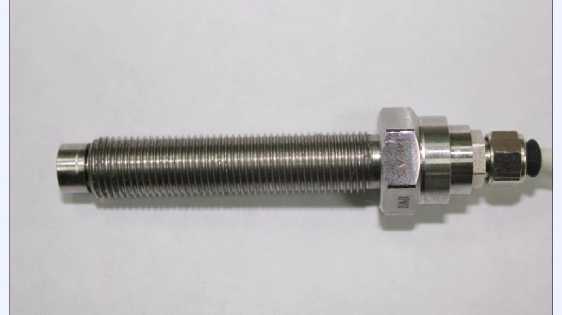

Рис. 1 Внешний вид преобразователя давления измерительного XPM10
Рис. 2 Схема преобразователя давления измерительного XPM10
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон амплитуд измеряемых пульсаций давления, МПа для преобразователей XPM10-S116-5BS-/LC10_RevB для преобразователей XPM10-S116-35BS-/LC10 RevB |
От 0,004 до 0,25 От 0,03 до 1,75 |
|
Диапазон измеряемого статического давления, МПа для преобразователей XPM10-S116-5BS-/LC10_RevB для преобразователей XPM10-S116-35BS-/LC10 RevB |
От 0,004 до 0,5 От 0,03 до 3,5 |
|
Диапазон частот измеряемых пульсаций давления, Гц |
От 0 до 1000 |
|
Собственная резонансная частота, кГц, не менее |
3 |
|
Неравномерность АЧХ преобразователей, %, не более |
17 |
|
Нелинейность АХ преобразователей при измерении пульсаций давления, %, не более |
5 |
|
Нелинейность АХ преобразователей при измерении статического давления, %, не более |
0,5 |
|
Начальный выходной сигнал, мВ |
500±100 |
|
Максимальный выходной сигнал, мВ |
2500±200 |
|
Номинальное значение коэффициента преобразования, мВ/МПа для преобразователей XPM10-S116-5BS-/LC10_RevB для преобразователей XPM10-S116-35BS-/LC10 RevB |
4000 570 |
|
Пределы допускаемых отклонений действительного значения коэффициента преобразования от номинального, мВ/МПа для преобразователей XPM10-Sn6-5BS-/LC10_RevB для преобразователей XPM10-Sn6-35BS-/LC10 RevB |
± 600 ± 86 |
|
Пределы допускаемой основной относительной погрешности измерений пульсаций давления, % |
± 20 |
|
Пределы допускаемой основной относительной погрешности измерений статического давления, % |
± 0,5 |
|
Диапазон рабочих температур, °С |
От 0 до 60 |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающей среды от нормальной, в пределах рабочих условий эксплуатации, %/°C |
± 0,04 |
|
Потребляемый ток, мА, менее |
5 |
|
Напряжение питания постоянного тока, В |
24 (+10/минус 15%) |
|
Электрическое сопротивление изоляции относительно корпуса преобразователя в нормальных условиях, МОм, не менее |
10 |
|
Масса преобразователя, кг, не более |
0,3 |
|
Габаритные размеры: диаметр, длина корпуса, мм |
15x21,5 |
|
Длина кабеля, мм |
252±2 |
|
Срок службы, лет |
10 |
|
Степень защиты корпуса по ГОСТ 14254-96 |
IP50 |
Условия эксплуатации:
температура окружающего воздуха, °С от 0 до 60
относительная влажность воздуха при температуре плюс 30 °С до 90%; атмосферное давление от 84 до 106,7 кПа
диапазон температур при транспортировке, °С от минус 20 до 80
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта.
Комплектность
Таблица 2. Комплект поставки преобразователя давления измерительного ХРМ10
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный |
ХРМ10 |
1 шт |
|
Руководство по эксплуатации |
В11.2009.002 РЭ |
1 экз |
|
Паспорт |
В 11.2009.002 ПС |
1 экз |
|
Методика поверки |
2520-039-2011 МП |
1 экз |
Поверка
осуществляется по документу «Преобразователи давления измерительные ХРМ10. Методика поверки» 2520-039-2011 МП, утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 28 января 2011 г.
Основные средства поверки: Государственный специальный эталон ГЭТ 131-81, манометр избыточного давления грузопоршневой МП-60, диапазон измерений от 0 до 6 МПа, класс точности 0,05.
Сведения о методах измерений
приведены в Руководстве по эксплуатации В11.2009.002 РЭ «Преобразователи давления измерительные ХРМ10. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 8.433-81 ГСИ. «Государственный специальный эталон и Государственная поверочная схема для средств измерений переменного давления в диапазоне 1402 ^ 1106 Па для частот от 5-10’2 до 1-104 Гц и длительностей от 1-10-5 до 10 с при постоянном давлении до 5-106 Па»
2. ГОСТ 8.017-79 ГСИ. «Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
3. Техническая документация изготовителя.
Рекомендации к применению
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
