Планиметры корневые и пропорциональные ПК-1, ПК-2, ПК-3 и ППр-1, ППр-2

Назначение

Планиметры корневые ПК-1, ПК-2, ПК-3 и пропорциональные ППр-1, ППр-2 предназначены для обработки записи измеряемой величины на диаграммных дисках регистрирующих приборов. Посредством пропорциональных планиметров ППр-1 и ППр-2 определяют среднее значение радиуса записи, посредством корневых планиметров ПК-1, ПК-2 и ПК-3-среднее значение корня квадратного из радиуса записи.

Описание

По принципу работы планиметры корневые ПК-1, ПК-2, ПК-3 и пропорциональные ППр-1, ППр-2 принадлежат к типу катучих математических приборов.

Принцип действия планиметров основан на измерении длин дуг, описываемых на поверхности специальным роликом с очень малым пятном контакта.

Планиметры изготавливаются двух типов:

- планиметры корневые ПК-1, ПК-2, ПК-3;

- планиметры пропорциональные ППр-1, ППр-2.

Планиметры представляют собой плату с направляющим пазом, на которой винтами неподвижно закреплено основание. Направление пазов планиметров имеют криволинейную форму. Профиль их выполнен таким образом, что при повороте планиметра на 360° число оборотов барабана счетного механизма в пропорциональных планиметрах ППр-1, ППр-2 пропорционально среднему значению радиуса записи в процентах, а в корневых планиметрах ПК-1, ПК-2, ПК-3- среднему значению корня квадратного из радиуса записи в процентах от верхнего предела.

Счетный механизм включает в себя отсчетный барабан с червяком и барабаном, имеющим 100 равных делений, оцифрованных через каждые 10 делений. Для отсчета числа оборотов барабана через червячную передачу с передаточным числом 1:10 его обороты передаются червячному колесу и лимбу, имеющему 10 оцифрованных делений, установленному перпендикулярно плоскости вращения отсчетного барабана. Отсчет по лимбу производится по риске на скобе, отсчет по барабану - по риске на секторе, укрепленном на основании.

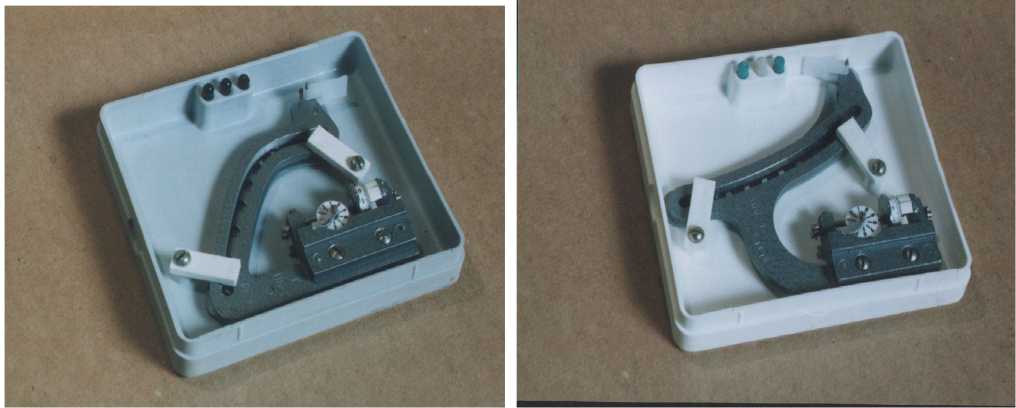

Пропорциональные планиметры ПК-2

Корневые планиметры ППр-2

Технические характеристики

Основная приведенная погрешность измерений, %, не более: пропорциональные планиметры для всех радиусов

корневые планиметры для радиусов до 25 % от максимального значения

для остальных радиусов

Цена деления барабана, оборот

Цена деления лимба, оборот

Пределы допускаемой дополнительной погрешности

при изменении температуры окружающей среды на каждые 10 °С, %, не более

Условия эксплуатации окружающей среды

температура, °С                                                                  от10 до 35

влажность, %                                                                 до 80

Габаритные размеры и масса приведены в таблице 1

Знак утверждения типа

Знак утверждения типа наносится на крышке футляра и на титульный лист руководства по эксплуатации ГД4.004.000 РЭ в верхнем правом углу - оттиском штампа.

Комплектность

Комплектность планиметров соответствует таблице 2.

Таблица 2

Поверка

осуществляется по документу МИ 1053-85 «ГСИ. Планиметры. Методика поверки», утвержденному ГЦИ СИ «ВНИИМ» 1985 г.

При проведении поверки применяются следующие основные средства поверки:

1 Калибр-пробка 8183-0613 Д9

2 Калибр-пробка 8183-0633 Н9

3 Доска Рч 1312

Допускается применение других средств измерений, имеющих аналогичные характеристики.

Сведения о методах измерений

Методы измерений приводятся в технических условиях ТУ 25-1607.044-84 «Планиметры».

Нормативные документы

Технические условия ТУ 25-1607.044-84 «Планиметры».

МИ 1053-85 «Планиметры. Методика поверки»

Рекомендации к применению

Сфера государственного регулирования обеспечения единства измерений - осуществление геодезической и картографической деятельности.
