Комплекс автоматизированного ультразвукового контроля колес UFPE
| Номер в ГРСИ РФ: | 48097-11 |
|---|---|
| Производитель / заявитель: | Фирма "AREVA T&D Messwandler GmbH", Германия |
Для измерения амплитуд эхосигналов отраженных от дефектов, времени прохождения ультразвуковых колебаний. Является многоканальным прибором и предназначен для автоматизированного ультразвукового контроля колес высокоскоростных поездов "Сапсан".
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 48097-11 | ||||||
| Наименование | Комплекс автоматизированного ультразвукового контроля колес | ||||||
| Модель | UFPE | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 514eb4ef-6fdc-6dda-0784-8230a05e1ed5 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 44267 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 6290 от 31.10.11 п.04 |
Производитель / Заявитель
Фирма "AREVA NP GmbH", ГЕРМАНИЯ
Германия
Abt. STD-G, Paul-Gossen-Str. 100, D-91052, Erlangen, Germany, Тел. +49 (09131) 900 58 48
Поверка
| Методика поверки / информация о поверке | МП 17.Д4-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
48097-11: Описание типа
2011-48097-11.pdf
|
Скачать | 141.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплекс автоматизированного ультразвукового контроля колес UFPE (далее - комплекс) предназначен для измерения амплитуд эхосигналов отраженных от дефектов, времени прохождения ультразвуковых колебаний.
Комплекс является многоканальным прибором и предназначен для автоматизированного ультразвукового контроля колес высокоскоростных поездов «Сапсан».
Описание
Принцип действия комплекса основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме УЗК, отраженных от дефектов и границ материалов.
Комплекс представляет собой ультразвуковой многоканальный прибор, основной частью которого является генератор \ приемник УЗ импульсов, работающий в эхо - импульсном режиме.
Комплекс состоит из:
- устройства транспортировки;
- блока механики и автоматики;
- блока ультразвукового контроля.
В состав устройства транспортировки и сканирования входят:
- тележка;
- механизм перемещения и позиционирования акустических блоков.
В состав блока механики и автоматики входят:
- датчики давления воздуха, температуры контактирующей жидкости;
- механизм подъема и вращения колесной пары;
- пневмоавтоматика;
- устройство сбора, подготовки и подачи контактной жидкости;
- шкаф управления.
В состав блока ультразвукового контроля входят:
- электронный блок SAPHIR ;
- калибровочный модуль MCA-01 зав. №044
- автоматизированное рабочее место оператора (далее - АРМ УЗК);
- акустические блоки с пьезоэлектрическими преобразователями (далее - ПЭП);
- периферийные устройства.

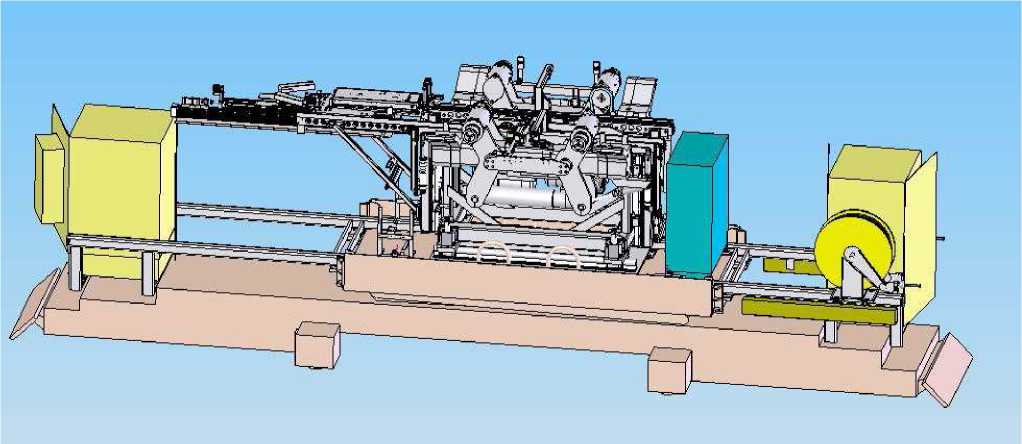

О бщий вид комплекса представлен на рисунке 1.
Рисунок 1
Программное обеспечение
Обработка результатов измерений, управление системой, создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени производится с помощью программного обеспечения SAPHIRPLUS, версии 3.7.
Метрологически значимая часть программного обеспечения SAPHIRPLUS имеет уровень защиты А от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа обработки данных и управления системой |
SAPHIRPLUS |
версия 3.7. |
73A4D3E9 (расчет по исполняемому файлу zentrale.exe) |
CRC32 |
Технические характеристики
Таблица 2
|
Наименование характеристик |
Значение характеристик |
|
Количество каналов |
112 |
|
Вид зондирующего импульса |
Прямоугольный сигнал |
|
Номинальное значение амплитуды зондирующего импульса на нагрузке 50 Ом и предельное значения отклонение от номинального значения, В |
240± 10 % |
|
Диапазон номинальных значений ширины зондирующего импульса, нс |
от 25 до 1000 |
|
Предельное значение отклонения ширины зондирующего импульса от номинального значения, нс |
± 40 |
|
Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала (в диапазоне от 0 до 100 %), % |
±10 |
|
Диапазон измерения временных интервалов, мкс |
от 0,9 до 580 |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс |
±0,05 |
|
Г абаритные размеры электронного блока не более (ширина, глубина, высота), мм |
573x710x534 |
|
Наименование характеристик |
Значение характеристик |
|
Масса электронного блока, не более, кг |
50 |
|
Питание: сеть переменного тока 400 ± 50 В | |
|
Мощность, не более, кВт |
1 |
|
Температура эксплуатации, °С |
от плюс 5 до плюс 45 |
|
Относительная влажность воздуха (при температуре 250С), % |
до 98% |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом печати и на заднюю панель электронного блока комплекса методом наклеивания.
Комплектность
Комплекс UFPE комплектуется в соответствии с таблицей 3.
Таблица 3
|
Наименование и условное обозначение |
Количество |
|
Комплекс UFPE: | |
|
устройство транспортировки; |
1 шт. |
|
блок механики и автоматики; |
1 шт. |
|
электронный блок SAPHIRPLUS; |
1 шт. |
|
калибровочный модуль MCA-01 |
1 шт. |
|
Контрольный образец «Тестовая колесная пара TRS-038» |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется согласно методике поверки «Комплекс автоматизированного ультразвукового контроля колес UFPE. Методика поверки» МП 17.Д4-11, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в августе 2011 года.
Основные средства поверки:
1. Осциллограф цифровой TEKTRONIX TDS 2012В. Диапазон измеряемых разма-хов напряжений импульсных радиосигналов 4 мВ - 500 В. Пределы допускаемой основной относительной погрешности измерения амплитуды напряжения ± 3%;
2. Генератор сигналов сложной формы TEKTRONIX AFG3022. Синусоидальный сигнал от 1 мГц до 25МГц, диапазон от 10 мВразмах до 10 Вразмах, погрешность ±1% (от величины + 1 мВ), амплитудная неравномерность (<5МГц) ±0,15 дБ, (от 5 до 20 МГц) ±0,3 дБ;
3. Генератор импульсов Г5-72. Период повторения в режиме одинарных импульсов от 20 нс до 1 с; в режиме парных импульсов от 50 нс до 1 с; погрешность установки периода повторения 0,1*Т.
Сведения о методах измерений
Сведения о методах измерений приведены в руководстве по эксплуатации «Комплекс автоматизированного ультразвукового контроля колес UFPE. Руководство по эксплуатации», раздел 2.
Нормативные документы
Техническая документация фирмы «Areva NP GmbH», Германия.
Рекомендации к применению
Комплекс автоматизированного ультразвукового контроля колес UFPE применяется при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
