Термопреобразователи сопротивления ТП-9201, ТМ-9201

Назначение

Термопреобразователи сопротивления ТП-9201,    ТМ-9201    (далее -

термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред.

Описание

Принцип действия ТС основан на свойстве металла (платины, меди) изменять свое электрическое сопротивление с изменением температуры.

Термопреобразователи соответствуют ГОСТ 6651-2009.

Конструктивно ТС состоит из чувствительного элемента (далее - ЧЭ), помещённого в защитную арматуру из нержавеющей стали марки 12Х18Н10Т, и внешних проводов или клеммной головки, предназначенных для подключения термопреобразователей к измерительному прибору. ЧЭ представляет собой намотку из платиновой или медной проволоки, выводные проводники которой подсоединяются к клеммам в головке или непосредственно к внешним проводам.

ТС имеют несколько десятков конструктивных исполнений, отличающихся по длине и диаметру защитной арматуры, элементам крепления к объекту эксплуатации, конструкцией и материалом клеммной головки, диапазону измерений, номинальным сопротивлениям Ro, количеству чувствительных элементов, схемам соединения внутренних проводников (2-, 3-, 4-х проводные). Термопреобразователи выпускаются в общепромышленном исполнении (без дополнительного индекса в наименовании) и исполнении для эксплуатации на объектах АЭС и ОЯТЦ (с индексом «АС» в наименовании).

Термопреобразователи являются однофункциональными, одноканальными или двухканальными, неремонтируемыми, невосстанавливаемыми изделиями.

По устойчивости к воздействию температуры и влажности воздуха ТС соответствуют группе ДЗ по ГОСТ Р 52931-2008.

По устойчивости к воздействию синусоидальной вибрации ТС соответствуют группе исполнения N3 по ГОСТ Р 52931-2008.

По степени защиты оболочки к воздействию пыли и воды ТС соответствуют IP55 по ГОСТ 14254-2015.

Вид климатического исполнения У по ГОСТ 15150-69.

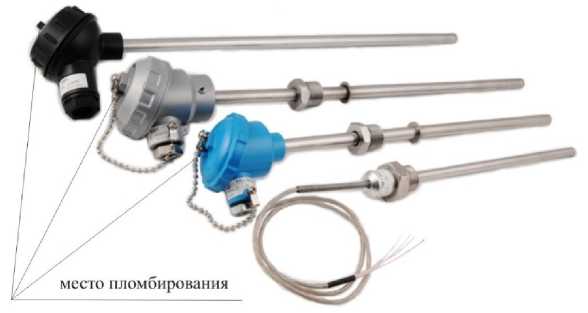

Общий вид ТС и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Рисунок 1 - Общий вид термопреобразователей сопротивления ТП-9201, ТМ-9201, схема пломбировки от несанкционированного доступа

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

- рабочий эталон единицы температуры 2 разряда в диапазоне значений от минус 50 до 450 °С по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1, рег.№ 32777-06). Погрешность ±0,01 °С (при температуре 0 °С), ±0,02 °С (при

температуре 100 °С);

- термостат нулевой ТН-1М, номинальная температура термостатируемой среды 0 °С; нестабильность поддержания температуры ±0,02 °С, температурный градиент на глубине (200 - 300) мм не более 0,006 °С/см;

- термостат паровой ТП-2 (рег.№ 25916-03), номинальная температура термостатируемой среды (95,0- 101,5) °С, нестабильность поддержания температуры ±0,03 °С, неравномерность температуры в рабочем объеме 0,03 °С;

- потенциометр постоянного тока измерительный Р-363-2 (рег.№ 4590-74), диапазон от 0,1 мкВ до 2,121111 В, класс точности 0,002;

- сосуд криогенный СК-25, номинальная температура термостатируемой среды минус 196 °С, глубина колодца 505 мм, диаметр колодца 10 мм, нестабильность поддержания температуры за 30 мин ±0,05 °С, вертикальный градиент температуры в рабочей зоне печи (60 мм от дна колодца) не более 0,1 °С/см;

- термостат переливной прецизионный ТПП-1.2 (рег.№ 33744-07). Диапазон воспроизводимых температур от минус 60 до 100 °С, нестабильность поддержания температуры ±0,01 °С, неравномерность температурного поля в рабочем пространстве ±0,01 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых термопреобразователей с требуемой точностью.

Знак поверки наносится в паспорт и (или) в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
