Люксметры LXP-1
| Номер в ГРСИ РФ: | 48120-11 |
|---|---|
| Категория: | Люксметры |
| Производитель / заявитель: | Фирма "Sonel S.A.", Польша |
Для измерений освещенности в видимой области спектра излучений, создаваемой искусственными или естественными источниками, расположенными произвольно относительно приемника.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48120-11 |
| Действует | по 31.10.2016 |
| Наименование | Люксметры |
| Модель | LXP-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 905c0f80-4727-2de8-434b-98cc38b1bfee |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 37 |
| Год регистрации | 2011 |
| Страна-производитель | Польша |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 31.10.2016 |
| Номер сертификата | 44298 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6290 от 31.10.11 п.34 |
Производитель / Заявитель
Фирма "Sonel S.A.", ПОЛЬША
Польша
PL 58-100 Swidnica, ul. Armii Krajowej, 29, PL 58-100 Swidnica, ul.Wokulskiego 11. Poland, 58-100 Swidnica, ul.Wokulskiego, 11, тел. + 74 85 83 800, факс + 74 85 83 809, E-mail: info@radiokron.ru, dh@sonel.pl
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.665-09 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 575 (96%) |
| Неуспешных поверок (СИ непригодно) | 21 (4 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
48120-11: Описание типа
2011-48120-11.pdf
|
Скачать | 121.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Люксметр LXP-1 предназначен для измерений освещенности в видимой области спектра излучений, создаваемой искусственными или естественными источниками, расположенными произвольно относительно приемника.
Описание
Принцип действия люксметра LXP-1 основан на преобразовании фотоприемным устройством излучения в электрический сигнал с последующей цифровой индикацией числовых значений освещенности.
Конструктивно люксметр LXP-1 выполнен в виде двух блоков: фотометрической головки и блока обработки сигналов, связанных между собой гибким кабелем.
В фотометрической головке люксметра расположен фотоприемный элемент, корригирующие фильтры и косинусная насадка. На блоке обработки сигналов расположены органы управления режимами работы прибора и жидкокристаллический индикатор. На задней стенке блока обработки сигналов расположена крышка батарейного отсека.

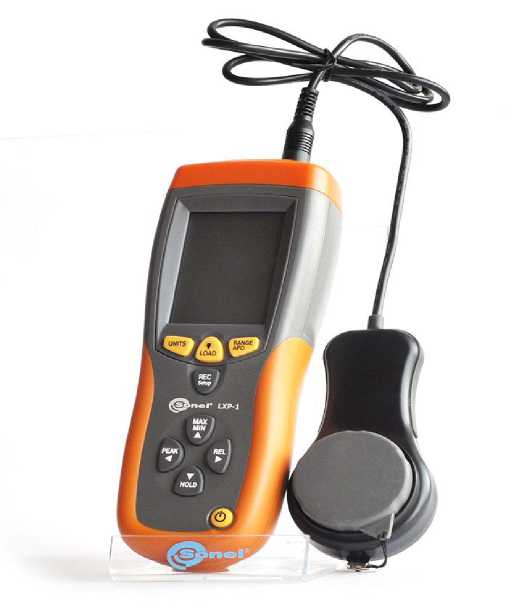

Общий вид люксметра LXP-1 приведен на рис.1.
Пломбировка от несанкционированного доступа отсутствует.
Рис.1.
Технические характеристики
|
1. Диапазон измерений освещенности, лк |
от 1 до 400000 |
|
2. Предел допускаемой суммарной относительной погрешности, % |
± 8,0 |
|
Составляющие погрешности измерения освещенности: | |
|
- погрешность градуировки по источнику излучения типа А, %, не более |
± 5,0 |
|
- погрешность нелинейности функции отклика, %, не более |
± 3,0 |
|
- погрешность, вызванная отклонением относительной спектральной чувствительности фотометрической головки от относительной спектральной световой эффективности, %, не более |
± 6,0 |
|
- косинусная погрешность в диапазоне от 0 до 85° , %, не более |
± 4,0 |
|
3. Дискретность показаний | |
|
- в диапазоне от 0 до 400 лк |
0,1 |
|
- в диапазоне от 400 до 4000 лк |
1 |
|
- в диапазоне от 4000 до 40000 лк |
10 |
|
- в диапазоне от 40000 до 400000 лк |
100 |
|
4. Напряжение питания, В |
Батарея 6LR61 9В (1 шт.) |
|
5. Габаритные размеры люксметра: | |
|
- блок обработки сигналов, (длина х ширина х высота) мм, не более |
205 х 70 х 45 |
|
- головка фотометрическая, (длина х ширина х высота) мм, не более |
115 х 60 х 35 |
|
- соединительный кабель, мм, не менее |
900 |
|
- в упаковке, (длина х ширина х высота) мм, не более: |
380 x 280 x 94 |
|
6. Масса люксметра: | |
|
- блок обработки сигналов, кг, не более |
0,320 |
|
- головка фотометрическая, кг, не более |
0,090 |
|
- в упаковке, кг, не более |
1,5 |
Люксметр LXP-1 предназначен для эксплуатации при температуре окружающей среды от 0 до 40°С и относительной влажности не более 80% без конденсации влаги.
Люксметр LXP-1является восстанавливаемым изделием.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации люксметра LXP-1 типографским способом и на заднюю стенку блока обработки сигналов в виде наклейки.
Комплектность
Люксметр имеет следующую комплектность:
|
Люксметр LXP-1 |
1 шт. |
|
Паспорт |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Пластиковый кейс |
1 шт. |
|
Головка фотометрическая |
1 шт. |
|
Батарея |
1 шт. |
Поверка
осуществляется по ГОСТ Р 8.665-2009 «Государственная система обеспечения единства измерений. Люксметры и яркомеры фотоэлектрические. Методика поверки».
Средства поверки:
- Установка для измерений относительной спектральной чувствительности в диапазоне длин волн 0,25 - 1,1 мкм ГОСТ 8.195-89.
- Эталонные средства измерений силы света, освещенности и яркости в соответствии с ГОСТ 8.023-90.
- Установка по ГОСТ 8.023-90 с термостатирующей системой, поддерживающей температуру фотометрической головки с погрешностью не хуже чем +1оС .
- Установка для измерения линейности функции отклика приемно-измерительного тракта. Основная относительная погрешность не более 2%.
- Установка по ГОСТ 8.195-89 с гониометром для фотометрической головки. Погрешность установки угла в двух взаимно перпендикулярных плоскостях 30’ в диапазоне углов 0о-85о. Секундомер.
Сведения о методах измерений
Основные методы измерений приведены в Руководстве по эксплуатации п.3 «Режимы измерения и функциональные возможности».
Нормативные документы
1. Техническая документация фирмы «Sonel S.A.», Польша.
2. ГОСТ 8.023-2003. ГСОЕИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений.
Рекомендации к применению
Выполнение работ по обеспечению безопасных условий и охраны труда.
