Комплекты мер неразрушающего контроля КМ-131
| Номер в ГРСИ РФ: | 48122-11 |
|---|---|
| Производитель / заявитель: | ООО "НПП "Промприбор", г.Москва |
Для поверки, настройки и контроля работоспособности дефектоскопа вихретокового специализированного ВД-131 НД.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48122-11 |
| Действует | по 18.08.2026 |
| Наименование | Комплекты мер неразрушающего контроля |
| Модель | КМ-131 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6bf00256-146d-4836-a8af-3c0d7e594f05 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | СТО РЖД 1.06.004-2010 |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 31.10.2016 |
| Номер сертификата | 44300 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6290 от 31.10.11 п.36 |
Производитель / Заявитель
ООО "НПП "Промприбор", РОССИЯ, г.Москва
Россия
105122, а/я 82, юр.адрес 107078, Орликов пер., 6. Тел/факс: (495) 580-37-77, www.npprompribor.ru, E-mail: ndt@npprompribor.ru
Поверка
| Методика поверки / информация о поверке | Раздел 10 паспорта КМ-131.76005454.01.11 ПС |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 52 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
48122-11: Описание типа
2016-48122-11.pdf
|
Скачать | 80.9 КБ | |
|
48122-11: Методика поверки
2021-mp48122-11.pdf
|
Скачать | 71.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплект мер неразрушающего контроля КМ-131 (далее по тексту - комплект) предназначен для поверки, настройки и контроля работоспособности дефектоскопа вихретокового специализированного ВД-131 НД.
Описание
Комплект состоит из четырех мер СОП 2353.04-1, СОП 2353.04-2, СОП 2353.04-3, СОП 2353.14, помещенных в общий контейнер. Меры имеют цилиндрическую форму и изготовлены из роликов подшипников № 2726 и № 2532 буксовых узлов подвижного состава. На цилиндрической и торцевой поверхностях мер имеются искусственные поверхностные дефекты (ИД) в виде прорезей, которые выполняют роль нарушения сплошности.
Меры СОП 2353.04-1, СОП 2353.04-2, СОП 2353.04-3 применяются для настройки и проверки работоспособности дефектоскопа вихретокового специализированного ВД-131 НД, а мера СОП 2353.14 применяется для поверки.

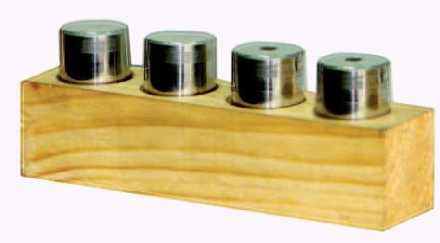

Внешний вид комплекта мер неразрушающего контроля КМ-131 показан на рисунке 1.
Рисунок 1 - Внешний вид комплекта мер неразрушающего контроля КМ-131
Технические характеристики
|
Номинальное значение глубины искусственных дефектов, мм: СОП 2353.04-1 (ИД1) |
- |
|
СОП 2353.04-2 (ИД2) |
0,10 |
|
СОП 2353.04-3 (ИД3.1; ИД3.2) |
0,10 |
|
СОП 2353.14 (ИД4) |
0,08 |
|
Пределы допускаемой абсолютной погрешности значения глубины искусственных дефектов, мм: |
± 0,05 |
|
Номинальное значение ширины искусственных дефектов, мм: |
0,1 |
|
Пределы допускаемой абсолютной погрешности значения ширины искусственных дефектов, мм: |
± 0,05 |
|
Номинальное значение длины искусственных дефектов, мм: СОП 2353.04-1 (ИД1) на образующей |
2 |
|
на торце |
8 |
|
СОП 2353.04-2 (ИД2) |
- |
|
СОП 2353.04-3 (ИД3.1) |
5 |
|
СОП 2353.04-3 (ИД3.2) |
6 |
|
СОП 2353.14 (ИД4) |
5 |
|
Пределы допускаемой абсолютной погрешности значения длины искусственных дефектов, мм: СОП 2353.04-1 (ИД1) на образующей и на торце СОП 2353.04-2 (ИД2) СОП 2353.04-3 (иД3.1) СОП 2353.04-3 (ИД3.2) СОП 2353.14 (ИД4) |
± 0,2 - ± 0,2 ± 0,2 ± 0,1 |
|
Габаритные размеры мер (длинахдиаметр) не более, мм: |
52x32 |
|
Масса комплекта, не более, кг: |
1,2 |
Рабочие условия эксплуатации комплекта мер:
- температура окружающего воздуха, ° С.........................................от 0 до плюс 35;
относительная влажность окружающего воздуха
(при температуре плюс 20 °С, без конденсации влаги), не более, % 80;
атмосферное давление, кПа.....................................................................84,0 -106,7.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским методом и на контейнер в виде пленочного шильдика.
Комплектность
|
Наименование |
Количество |
|
Комплект мер неразрушающего контроля КМ-131 |
1 комплект* |
|
Контейнер |
1 шт. |
|
Паспорт КМ-131.76005454.01.11 ПС «Комплект мер неразрушающего контроля КМ-131» |
1 экз. |
* Количество и типы мер в комплекте определяются при заказе потребителем
Поверка
осуществляется в соответствии с разделом 10 «Методика поверки» паспорта
КМ-131.76005454.01.11 ПС «Комплект мер неразрушающего контроля КМ-131», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в октябре 2011 г., включенным в комплект поставки.
Основные средства поверки: прибор для измерения текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов FORM TALYSURF (регистрационный номер Государственного реестра 20668-00); микроскоп УИМ-23 ГОСТ 14968-69 (регистрационный номер Государственного реестра 3705-73).
Сведения о методах измерений
Сведения о методах измерений приведены в паспорте КМ-131.76005454.01.11 ПС «Комплект мер неразрушающего контроля КМ-131».
Нормативные документы
Паспорт КМ-131.76005454.01.11 ПС «Комплект мер неразрушающего контроля КМ-131»;
СТО РЖД 1.06.004-2010 Система неразрушающего контроля в ОАО «РЖД». «Порядок разработки, метрологической экспертизы, аттестации и регистрации мер и настроечных образцов для неразрушающего контроля продукции для железнодорожного транспорта».
Рекомендации к применению
Комплекты мер неразрушающего контроля КМ-131 могут применяться при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
