Системы высокого напряжения измерительные СВНИ-20
| Номер в ГРСИ РФ: | 48126-11 |
|---|---|
| Производитель / заявитель: | ООО "СВТ", г.Ярославль |
Для измерения действующего значения напряжения переменного тока промышленной частоты в диапазоне 1...20 кВ и измерения напряжения постоянного тока в диапазоне 1...10 кВ в составе аппаратов высоковольтных типов АВ-20М, АВ-10, АВДМ-5 и АВДМ-10.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48126-11 |
| Действует | по 31.10.2016 |
| Наименование | Системы высокого напряжения измерительные |
| Модель | СВНИ-20 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c72c46c6-0a06-8379-c67c-45a407553ce9 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4222-001-47143924-2011 |
| Класс СИ | 34.01.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 31.10.2016 |
| Номер сертификата | 44304 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6290 от 31.10.11 п.40 |
Производитель / Заявитель
ООО "СВТ", г.Ярославль
Россия
150062, ул.Космонавтов, д.6, кв.172. Тел./факс (4852) 48-16-90, E-mail: svt97@mail.ru
Поверка
| Методика поверки / информация о поверке | 4222-001-47143924-11 МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 76 (94%) |
| Неуспешных поверок (СИ непригодно) | 5 (6 %) |
| Актуальность информации | 03.12.2025 |
Поверители
Скачать
|
48126-11: Описание типа
2011-48126-11.pdf
|
Скачать | 148.3 КБ | |
|
48126-11: Методика поверки
2023-mp48126-11.pdf
|
Скачать | 72.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Системы высокого напряжения измерительные СВНИ-20 (далее по тексту - системы) предназначены для измерения действующего значения напряжения переменного тока промышленной частоты в диапазоне от 1 до 20 кВ и измерения напряжения постоянного тока в диапазоне от 1 до 10 кВ в составе аппаратов высоковольтных типов АВ-20М, АВ-10, АВДМ-5 и АВДМ-10.
Описание
Принцип действия систем СВНИ-20 основан на масштабном преобразовании (уменьшении) высокого входного напряжения в заданное число раз с помощью делителя напряжения и последующего измерения выходного напряжения.
При работе в режиме измерения напряжения переменного тока системы измеряют действующее значение выходного напряжения.
При работе в режиме измерения напряжения постоянного тока системы измеряют амплитудное значение выпрямленного напряжения отрицательной полярности.
Основные узлы систем: делитель напряжения ДН-20, плата измерений и защиты, аналоговый микроамперметр М42304 (0 - 100 мкА, кл. т. 1,5), шкала которого проградуирована в киловольтах (от 0 до 25 кВ), с которого снимаются результаты измерений.
Делитель напряжения ДН-20 собран на прецизионных резисторах типа С2-29, залитых силиконовым компаундом.

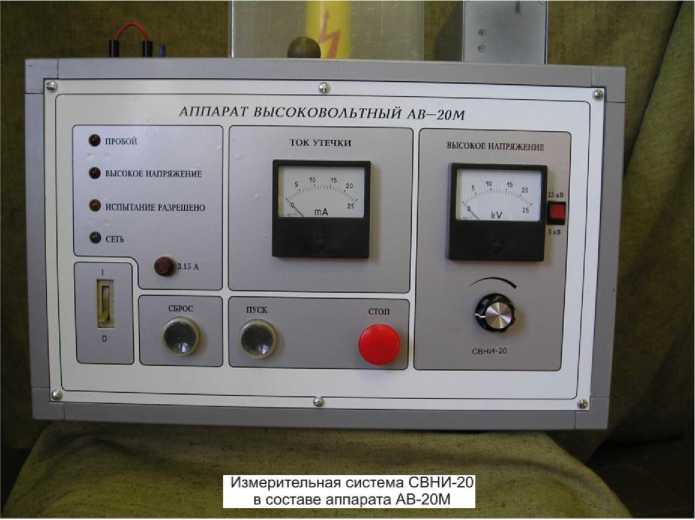

Все элементы систем смонтированы в едином корпусе аппаратов высоковольтных типов АВ-20М, АВ-10, АВДМ-5 и АВДМ-10, встроены в них и является недемонтируемыми. Аналоговый микроамперметр встроен в лицевую панель аппарата.
Системы относятся к ремонтируемым и восстанавливаемым изделиям.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики систем высокого напряжения измерительных СВНИ-20
|
Наименование параметра |
Значение параметра систем в составе аппаратов | |||
|
АВ-20М |
АВ-10 |
АВДМ-5 |
АВДМ-10 | |
|
1 Пределы измерения действующих значений напряжения переменного тока, кВ |
от 1 до 5 от 5 до 20 |
от 1 до 10 |
- |
- |
|
2 Пределы допускаемой относительной погрешности измерения напряжения переменного тока, % |
± 3 |
± 3 |
- |
- |
|
3 Пределы измерения напряжения постоянного тока, кВ |
- |
- |
от 1 до 5 |
от 1 до 10 |
|
4 Пределы допускаемой относительной погрешности измерения напряжения постоянного тока, % |
- |
- |
± 3 |
± 3 |
|
5 Напряжение питания частотой 50 Гц, В |
220 ± 22 | |||
|
6 Г абаритные размеры делителя ДН-20, мм |
180x35x70 | |||
|
7 Г абаритные размеры платы измерений и защиты, мм |
110x105x20 | |||
|
8 Г абаритные размеры аналогового микроамперметра, мм |
80x80x45 | |||
|
9 Масса делителя ДН-20, кг |
0,43 | |||
|
10 Масса платы измерений и защиты, кг |
0,08 | |||
|
11 Масса аналогового микроамперметра, кг |
0,12 | |||
|
12 Рабочие условия применения - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от минус 5 до плюс 35 до 80 при температуре плюс 25 °С от 70 до 106,7 (от 537 до 800) | |||
Знак утверждения типа
Знак утверждения типа наносится методом наклейки на лицевую панель аппаратов высоковольтных у прибора индикации измеряемого напряжения и типографским способом на титульные листы руководств по эксплуатации.
Комплектность
Таблица 2 - Комплектность
|
Наименование |
Кол-во |
|
Делитель высокого напряжения ДН-20 |
1 шт. |
|
Плата измерений и защиты |
1 шт. |
|
Аналоговый микроамперметр М42304 (0 - 100 мкА, кл. т. 1,5) |
1 шт. |
|
Переключатель пределов измерений |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется по документу «Системы высокого напряжения измерительные СВНИ-20. Методика поверки. 4222-001-47143924-11 МП», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в августе 2011 г.
Средства поверки: измерительная система эталонная ИС-100э в составе делителя напряжения ДН-100э и измерителя постоянных и переменных напряжений ИПН-2э. Погрешность системы ± 1,0 %.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ТУ 4222-001-47143924-2011 Системы высокого напряжения измерительные СВНИ-20. Технические условия.
Рекомендации к применению
- «выполнении работ по обеспечению безопасных условий и охраны труда».
