Меры потока (течи гелиевые) 10хххх, Fх4ххх
| Номер в ГРСИ РФ: | 48146-11 |
|---|---|
| Производитель / заявитель: | Фирма "Pfeiffer Vacuum GmbH", Германия |
Для воспроизведения потока пробного газа (гелия) при контроле герметичности с помощью гелиевых течеискателей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48146-11 |
| Действует | по 06.10.2026 |
| Наименование | Меры потока (течи гелиевые) |
| Модель | 10хххх, Fх4ххх |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c01ab30f-770c-2e05-5680-7c6993cabf3b |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Франция |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 31.10.2016 |
| Номер сертификата | 44338 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6260 от 31.10.11 п.05 |
Производитель / Заявитель
Компания "аdixen Vacuum Products by Pfeiffer Vacuum", ФРАНЦИЯ
Франция
98 avenue de Brogny-BP No. 2069 74009, Annecy, Cedex, France тел. + 33 450 65 77 77 факс + 33 450 65 77 89
Поверка
| Методика поверки / информация о поверке | МП 231-0013-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 656 (97%) |
| Неуспешных поверок (СИ непригодно) | 19 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
48146-11: Описание типа
2016-48146-11.pdf
|
Скачать | 100.2 КБ | |
|
48146-11: Методика поверки
2021-mp48146-11.pdf
|
Скачать | 78.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Меры потока (течи гелиевые) серий 10хххх, Fx4xxx предназначены для воспроизведения потока пробного газа (гелия) при контроле герметичности с помощью гелиевых течеи-скателей.
Описание
Меры потока (течи гелиевые) воспроизводят непрерывный неизменный по величине поток гелия при постоянной температуре. Принцип действия течи основан на диффузии гелия сквозь мембрану.
Меры потока (течи гелиевые) конструктивно выполнены в виде герметичного алюминиевого или стального баллона, заполненного гелием. Баллон имеет фланец для подсоединения к испытуемой вакуумной системе или течеискателю.
Внутри баллона установлена проницаемая для гелия мембрана. Значение воспроизводимого потока определяется площадью поверхности проницаемой мембраны, а также давлением гелия внутри баллона. При изменений температуры окружающего воздуха изменяется проницаемость мембраны, а, следовательно, и значение воспроизводимого потока. В связи с этим при эксплуатации меры потока (течи гелиевой) при температуре, отличающейся от указанной в свидетельстве о поверке, следует учитывать температурную поправку. Значение температурной поправки определяется при изготовлении меры потока (течи гелиевой) и указывается в маркировке на ее корпусе.
Меры потока (течи гелиевые) имеют фланец для подсоединения к испытуемой вакуумной системе или течеискателю.
Меры потока (течи гелиевые) серии 10хххх имеют 3 модификации, серии Fx4xxx - 15 модификаций. Модификации отличаются тем, что значения воспроизведения потока мер потока (течей гелиевых) находятся в разных диапазонах. Модификации серии Fx4xxx отличаются также габаритными размерами. Течи FV4xxx оснащены отсечным клапаном, обеспечивающим возможность отключения потока пробного газа от вакуумной системы или течеиска-теля в процессе работы.

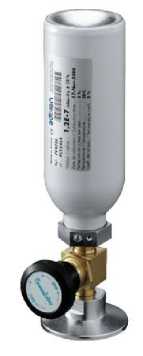

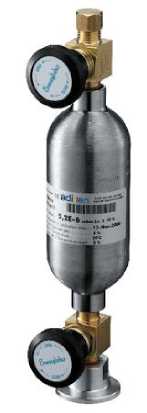

Внешний вид мер потока (течей гелиевых) приведен на рисунке 1.
Рисунок 1 - Течи гелиевые
Технические характеристики
|
Метрологические и технические характеристики течей гелиевых: Таблица 1 | |||||
|
Серия |
Модификация |
Диапазон значений воспроизведения потока при температуре 20 °С, Па^м3/с |
Тип соединительного фланца |
Г абаритные размеры, мм | |
|
длина |
диаметр | ||||
|
10хххх |
109240 |
от 140’9 до 140’8 |
DN16 ISO-KF |
159 |
50 |
|
109241 |
от 1-10’9 до 140’8 |
специальный | |||
|
108111 |
от 1-10-6 до 9-10-6 |
специальный | |||
|
Fx4xxx |
F049xx |
от 140’10 до 340’10 |
DN16 ISO-KF DN25 ISO-KF DN40 ISO-KF DN50 ISO-KF |
161 | |
|
FV49xx |
195 | ||||
|
F048xx |
от 140’9 до 340’9 |
161 | |||
|
FV48xx |
195 | ||||
|
F047xx |
от 140-8 до 340-8 |
161 | |||
|
FV47xx |
195 | ||||
|
F043xx |
от 340-8 до 640-8 |
205 | |||
|
FV43xx |
230 | ||||
|
F046xx |
от 140’7 до 340’7 |
205 | |||
|
FV46xx |
230 | ||||
|
F045xx |
от 540’7 до 840’7 |
205 | |||
|
FV45xx |
230 | ||||
|
FV44xx |
от 140’6 до 340’6 |
DN16 ISO-KF DN25 ISO-KF DN40 ISO-KF |
393 |
88,9 | |
|
FV42xx |
от 540’6 до 840’6 | ||||
|
FV41xx |
от 1-10’5 до 3-10’5 | ||||
|
Пределы допускаемой относительной погрешности воспроизведения потока, % ±15 Температурная поправка, % от воспроизводимого потока на 1 °С 3±0,5 Масса, кг, не более 2 Средний срок службы, лет 10 Условия эксплуатации: Диапазон рабочих температур окружающего воздуха, °С от 10 до 35 Атмосферное давление, кПа от 84 до 106,7 Относительная влажность воздуха, % до 80 | |||||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и методом наклейки или иным методом на корпус мер потока (течей гелиевых).
Комплектность
В комплект поставки входят:
|
Мера потока (течь гелиевая) Свидетельство о поверке Руководство по эксплуатации Методика поверки МП 231-0013-2011 |
1 шт. 1 экз. 1 экз. 1 экз. |
Поверка
осуществляется по МП 231-0013-2011 «Меры потока (течи гелиевые) серий 10хххх, Fx4xxx. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 14.02.2011 г.
Основным средством поверки является рабочий эталон единицы потока газа в вакууме ВЭТ 49-2-06, диапазон измерений от 10-13 до 1 Па^м3/с; СКО не более 0,015.
Сведения о методах измерений
Сведения о методе измерений приведены в документе «Меры потока (течи гелиевые) серий 10хххх, Fx4xxx. Руководство по эксплуатации».
Нормативные документы
Техническая документация компании «adixen Vacuum Products by Pfeiffer Vacuum», Франция
Рекомендации к применению
осуществление деятельности в области охраны окружающей среды; выполнение работ по обеспечению безопасных условий и охраны труда; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
