Преобразователи уровня измерительные буйковые 144LD/LVD, 244LD/LVP

Назначение

Преобразователи уровня измерительные буйковые 144LD/LVD, 244LD/LVP (далее -преобразователи) предназначены для измерения уровня жидкости и уровня поверхности раздела двух несмешивающихся жидкостей как нейтральных, так и агрессивных сред путем преобразования этих величин в стандартный токовый выходной сигнал или в сигнал.

Описание

Принцип действия основан на измерении выталкивающей силы, определяемой плотностью жидкости. Изменение выталкивающей силы пропорционально изменению уровня жидкости и преобразуется в измерительный сигнал.

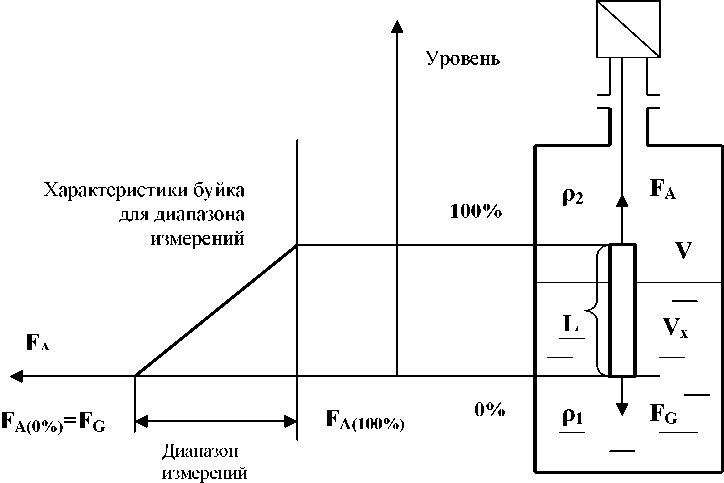

Выталкивающая сила, воздействующая на буек, описывается следующим уравнением:

FA=Vx-p1'g+(V-Vx) p2'g,

где FA - выталкивающая сила;

V-объем буйка;

Vx-объем среды с плотностью p1, вытесняемой буйком;

p1- средняя плотность тяжелой среды;

p2- средняя плотность легкой среды;

g- ускорение свободного падения для данной географической точки.

FG-вес буйка;

L-диапазон измерений.

Воздействующая на буек сила обратно пропорциональна изменению уровня.

В состав преобразователя входит чувствительный элемент - буек (поплавок) цилиндрической формы и преобразователь силы, которые кинематически связаны между собой с помощью рычажного коромысла и торсионной трубки. При изменении измеряемого уровня происходит изменение гидростататической выталкивающей силы, воздействующей на буек. Сила, равная разности силы тяжести буйка и выталкивающей силы, передается от рычажного коромысла через торсионную трубку на стержень управления приемного устройства -мембрану датчика силы, на котором образуются зоны расширения и сжатия. Под действием усилия мембрана изменяет положение, в результате изменяется сопротивление тензомоста, которое в дальнейшем преобразуется в унифицированный выходной сигнал постоянного тока 4-20 мА и(или) показания жидко-кристаллического индикатора (ЖКИ).

Преобразователи 244LD и 244LVP отличаются от других преобразователей конструкцией блока охлаждения. Все модели выполнены во взрывозащищенном исполнении. Модели 144LVD и 244 LVP крепятся на резервуар с помощью фланца. Модели 144LD и 244LD выпускаются как для фланцевого так и для межфланцевого присоединения к процессу.

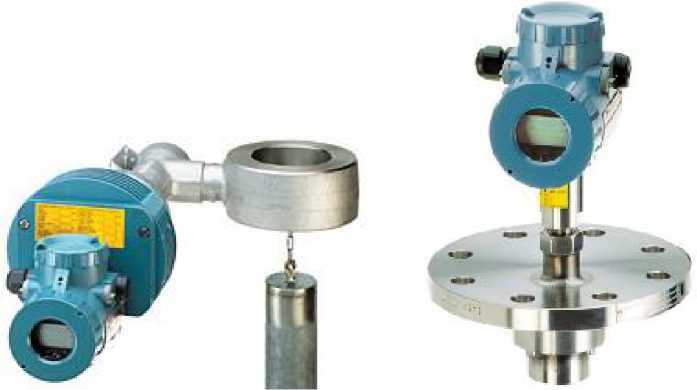

Рисунок 1 - Внешний вид преобразователей 144LD и 144LVD

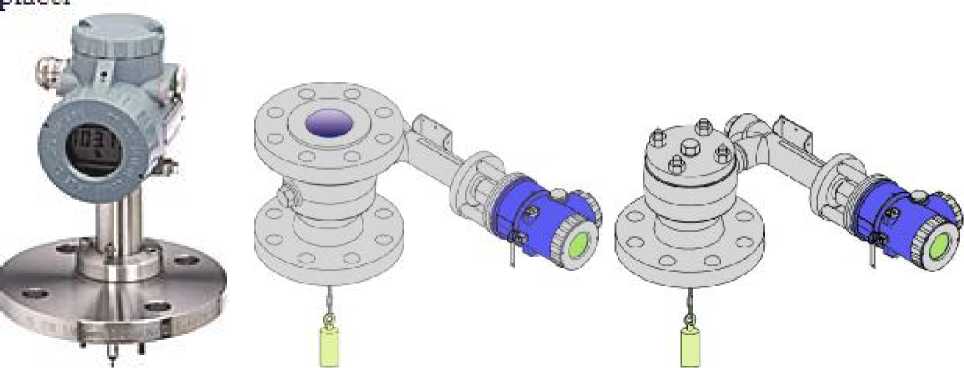

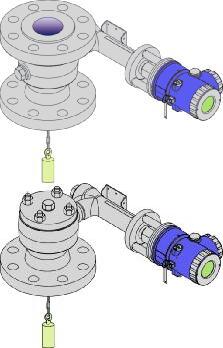

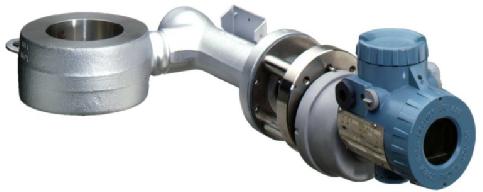

Рисунок 2 - Внешний вид преобразователей 244LD (межфланцевый монтаж)

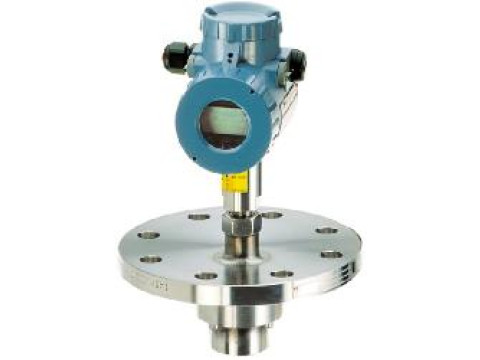

Рисунок 3 - Внешний вид преобразователей 244LVP и 244LD с фланцевым присоединением

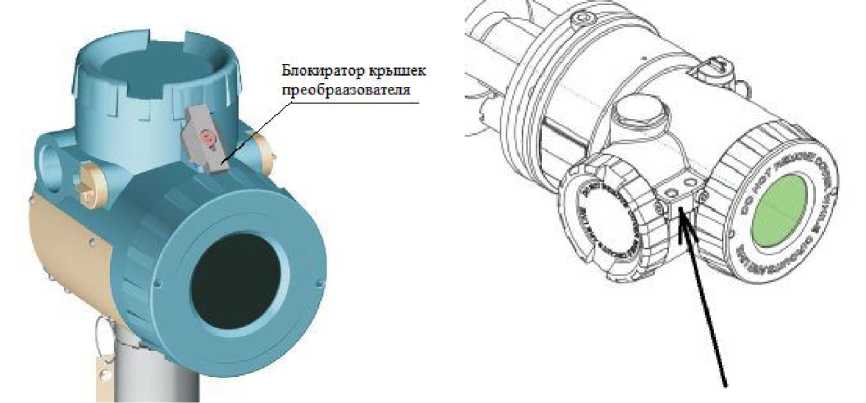

Рисунок 4 - Схема установки блокиратора крышек корпуса преобразователя, пломбируемого наклейкой

Программное обеспечение

В преобразователях применяется встроенное программное обеспечение (ПО). Разделение ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО отсутствует. Программное обеспечение преобразователей предназначено для обработки измерительной информации, индикации результатов измерений на жидкокристаллическом индикаторе (ЖКИ), формирования выходных сигналов, настройки и проведения диагностики преобразователей.

Идентификационные данные ПО представлены в таблице 1. Просмотр идентификационных данных ПО возможен через ЖКД преобразователя.

Таблица 1 - Идентификационные данные программного обеспечения

Защита встроенного ПО, конфигурации и измеренных данных от преднамеренных и непреднамеренных изменений осуществляется с помощью непосредственной пломбировки корпуса преобразователя. (см. рис. 4) и с помощью установки электронной перемычки на плате преобразователя с целью исключения возможности внесения изменений в ПО и конфигурацию преобразователя через интерфейсы связи (см. рис. 5).

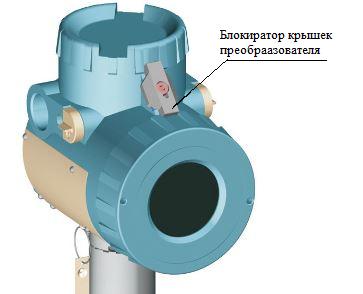

Рисунок 4 - Схема установки блокиратора крышек корпуса преобразователя, пломбируемого наклейкой

Переключатель WnteProtect

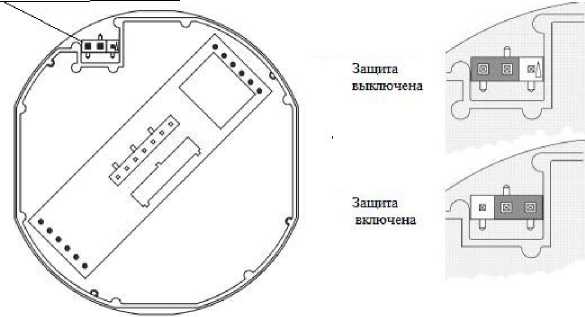

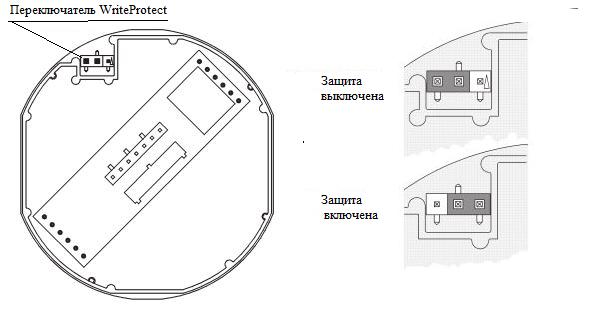

Рисунок 5 - Переключатель защиты ПО и конфигурации преобразователя от изменений

Программное обеспечение преобразователей имеет высокий уровень защиты согласно Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере гарантируют защиту встроенного ПО, конфигурационных данных и результатов измерений от несанкционированного изменения, удаления и иных преднамеренных или непреднамеренных действий.

Технические характеристики

Таблица 2 - Метрологические характеристики преобразователей

Таблица 3 - Основные технические характеристики преобразователей

Знак утверждения типа

наносится на табличку из нержавеющей стали, закрепленную на корпусе преобразователя, краской, стойкой к воздействию атмосферных условий, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по документу МП 48164-11 «Преобразователи уровня измерительные буйковые 144LD/LVD, 244LD /LVP. Методика поверки», утвержденному ФГУП «ВНИИМС» 14 сентября 2011 г.

Основные средства поверки:

- гири класса точности F2 общей массой до 6 кг по ГОСТ 7328-2001

- миллиамперметр постоянного тока Ресурс - К2 (рег. №31319-07) класса точности 0,05 с верхним пределом измерений 25 мА.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт преобразователя или на свидетельство о поверке.

Нормативные документы

Техническая документация изготовителя
