Спектрометры комбинационного рассеяния inVia мод. Basis и Reflex

Назначение

Спектрометры комбинационного рассеяния inVia (модели Basis и Reflex) предназначены для регистрации спектров комбинационного рассеяния твердых и жидких проб различного происхождения и измерения содержания веществ, входящих в состав исследуемых проб на основе полученных спектров.

Описание

Спектрометры inVia представляют собой настольные многоцелевые автоматизированные лабораторные приборы, обеспечивающую измерение, обработку, регистрацию и хранение выходной информации.

Принцип действия спектрометра основан на том, что при освещении образца монохроматическим излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называются спектром комбинационного рассеяния (КР) или Рамановским спектром.

Спектрометр состоит из источника возбуждения спектров, системы регистрации Рамановских спектров, микроскопа и электронных блоков. Модели inVia Basis и inVia Reflex отличаются друг от друга степенью автоматизации.

В качестве источника возбуждения спектров в спектрометрах используются лазеры, излучающие необходимый набор длин волн, а для регистрации спектров комбинационного рассеяния используется монохроматор со сменными дифракционными решетками. В зависимости от области спектра, в которой лежат длины волн лазеров возбуждения спектра спектрометры имеют три исполнения: для УФ, видимой и ИК областей. Микроскоп используется для визуального выбора точки исследуемой пробы, в которую нужно направить лазерное излучение, а также для сбора рассеянного излучения и подачи его в спектрометр.

Управление процессом измерения осуществляется от внешнего компьютера с помощью программы WiRE.

Внешний вид спектрометра комбинационного рассеяния inVia приведен на рисунке 1.

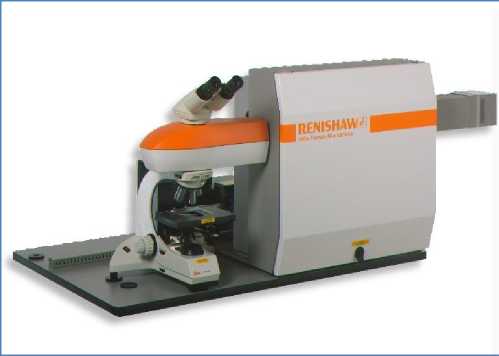

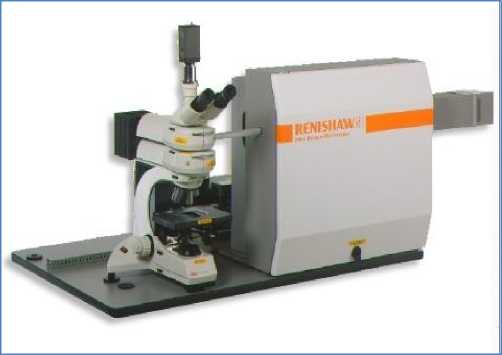

Рис. 1 Спектрометр комбинационного рассеяния inVia (слева - inVia Basis, справа - inVia Reflex)

Программное обеспечение

Программное обеспечение WiRE предназначено для управления работой спектрометра и

процессом измерений, а также для хранения и обработки полученных данных.

Структура ПО включает в себя блоки, отвечающие за управление прибором, получение и хранение данных и блоки, отвечающие за интерфейс пользователя и вывод информации.

Контроль несанкционированного вмешательства в ПО обеспечивается расчетом цифрового идентификатора метрологически значимой части ПО и сравнением его с исходным. Защита программного обеспечения от непреднамеренных действий обеспечивается функциями резервного копирования. Погрешность программного обеспечения входит в суммарную погрешность анализатора. Уровень защиты ПО относится к категории С по МИ 3286-2010. Идентификатор метрологически значимой части ПО указан в первой цифре номера версии.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на левую стенку корпуса монохроматора спектрометра в виде наклейки.

Комплектность

- спектрометр;

- руководство по эксплуатации;

- методика поверки МП-242-1157-2011.

Поверка

осуществляется по документу «Спектрометры комбинационного рассеяния inVia (модели Basis и Reflex) фирмы «Renishaw plc», Великобритания. Методика поверки» МП-242-1157 -2011, утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 25.08.2011 г.

Основные средства поверки: Образец из кремния монокристаллического по ГОСТ 19658-81.

Сведения о методах измерений

методика измерений приведена в документе «Спектрометры комбинационного рассеяния inVia (модели Basis и Reflex) фирмы «Renishaw plc», Великобритания. Руководство по эксплуатации», 2010 г.

Нормативные документы

техническая документация фирмы «Renishaw plc», Великобритания.

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды,

- при выполнении работ по обеспечению безопасных условий и охраны труда и оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
