Радиометр Аргус-32
| Номер в ГРСИ РФ: | 48183-11 |
|---|---|
| Категория: | Радиометры |
| Производитель / заявитель: | ФГУП "ВНИИОФИ", г.Москва |
Для измерения энергетической освещенности при определении стабильности и воспроизводимости характеристик многослойных наноструктур, динамики характеристик непосредственно при формировании изделий в условиях вакуума in situ, динамических характеристик при деградации и разрушении многослойных наноструктур.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 48183-11 | ||||||
| Наименование | Радиометр | ||||||
| Модель | Аргус-32 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 09702da8-73ca-e2f6-11d7-dfcd05322650 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4481-070-05842749-2011 |
| Класс СИ | 37 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 44416 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 6295 от 08.11.11 п.21 |
Производитель / Заявитель
ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), РОССИЯ, г.Москва
Россия
119361, ул.Озерная, 46, тел./факс (495) 437-29-92, 437-32-01, 437-33-11, тел/факс 437-31-47 (103031, ул.Рождественка, 27) www.vniiofi.ru, E-mail: vniiofi@vniiofi.ru
Поверка
| Методика поверки / информация о поверке | РЭ 4481-071-05842749-2011, раздел 12. |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
48183-11: Описание типа
2011-48183-11.pdf
|
Скачать | 113.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Радиометр «Аргус-32» предназначен для измерения энергетической освещенности при определении стабильности и воспроизводимости характеристик многослойных наноструктур, динамики характеристик непосредственно при формировании изделий в условиях вакуума in situ, динамических характеристик при деградации и разрушении многослойных наноструктур.
Описание
Принцип действия радиометра «Аргус-32» основан на преобразовании потока УФ излучения в диапазоне длин волн 1,8-7,3 нм в электрический сигнал, пропорциональный энергетической освещенности. Конструкция радиометра «Аргус-32» включает индикаторный и измерительный блоки. Измерительный блок радиометра соединяется электрическим кабелем с индикаторным блоком. Общий вид и корпус радиометра «Аргус-32» представлены на рис. 1 и рис. 2 соответственно.
1
2

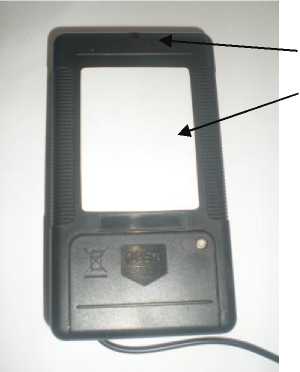

Рис. 2. Корпус радиометра - вид сзади 1 - место установки пломбы;
2 - место нанесения маркировки

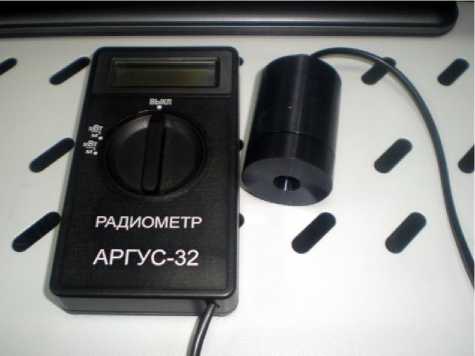

Рис. 1. Общий вид радиометра
Технические характеристики
Метрологические и технические характеристики радиометра «Аргус-32» приведены в таблице 1.
Таблица 1
|
Наименование параметра |
Значение параметра |
|
Спектральный диапазон, нм |
1,8-7,3 |
|
Диапазон измерений энергетической освещенности, Вт/м2 |
0,001-2,0 |
|
Предел допускаемой относительной погрешности, % |
±10,0 |
|
Габаритные размеры: | |
|
- измерительного блока, не более, мм |
036 х 65 |
|
- индикаторного блока, не более, мм |
125 х 70 х 30 |
|
- длина соединительного провода, не менее, мм |
500 |
|
Масса одного блока, не более, кг |
0,5 |
|
Наименование параметра |
Значение параметра |
|
Время установления рабочего режима, не более, с |
30 |
|
Время единичного измерения, не более, с |
10 |
|
Мощность, потребляемая радиометром, не более, В^А |
1,0 |
|
Время непрерывной работы без замены элемента питания, не менее, час |
5 |
|
Номинальное напряжение питания, В |
9 |
Рабочие условия эксплуатации:
- температура окружающей среды...............................................................(20 ±5) °С;
- относительная влажность воздуха .........................................................(65±15) %;
- атмосферное давление..............................................................................(84-104) кПа.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации РЭ 4481-071-05842749-2011 и в виде наклейки на корпус прибора методом наклеивания.
Комплектность
Состав комплекта радиометра «Аргус-32» представлен в таблице 2.
Таблица 2
|
Наименование |
Количество, шт. |
Номер документа |
|
Радиометр «Аргус-32» |
1 |
КВФШ.201232.000 |
|
Руководство по эксплуатации |
1 |
РЭ 4481-071-05842749-2011 |
|
Чехол |
1 |
Поверка
осуществляется по документу: РЭ 4481-071-05842749-2011 «Радиометр Аргус-32» (раздел 12), утвержденному директором ФГУП «ВНИИОФИ» 03.08.2011 г.
Основные средства поверки:
- ГЭТ 162 Первичный эталон потока излучения и энергетической освещенности
- ВЭТ 162-3 Вторичный эталон потока излучения и энергетической освещенности
Сведения о методах измерений
Радиометр «Аргус-32». Руководство по эксплуатации РЭ 4481-071-05842749-2011, раздел 10.
Нормативные документы
ТУ 4481-070-05842749-2011 «Радиометр Аргус-32».
ГОСТ 8.552-2001 Государственная поверочная схема для средств измерений потока излучения и энергетической освещенности в диапазоне длин волн 0,03-0,4 мкм.
Рекомендации к применению
Осуществление деятельности в области охраны окружающей среды;
Выполнение работ по обеспечению безопасных условий и охраны труда.
