Расходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300
| Номер в ГРСИ РФ: | 48218-11 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "Кроне-Автоматика", п. Верхняя Подстепновка, Самарская обл. |
|
48218-11: Описание типа
2024-48218-11.pdf
|
Скачать | 791.6 КБ | |
|
48218-11: Описание типа
2026-48218-11.pdf
|
Скачать | 551.9 КБ | |
|
48218-11: Методика поверки
2021-mp48218-11-1.pdf
|
Скачать | 2 MБ | |
|
48218-11: Методика поверки
РТ-МП-113-208-2026
2026-mp48218-11.pdf
|
Скачать | 5.5 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Расходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300 (далее - расходомеры), предназначены для измерений расхода жидкостей и сжиженных газов в трубопроводах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48218-11 |
| Действует | по 16.11.2031 |
| Наименование | Расходомеры ультразвуковые |
| Модель | UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300 |
| Приказы |
№876 от
07.05.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 007ed61a-3f11-9fdf-8d35-7ffbe8027027 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4213-003-33530463-2006 |
| Класс СИ | 29.01.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 22.11.2016 |
| Номер сертификата | 44434 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6320 от 22.11.11 п.42 |
Производитель / Заявитель
ООО «КРОНЕ-Автоматика», РОССИЯ, 443004, Самарская обл., Волжский р-н, п. Верхняя Подстёпновка, д. 2
Россия
Самарская обл., Волжский район, тел. (846) 277-44-32, 277-44-34 факс 277-44-22
Поверка
| Методика поверки / информация о поверке |
ГСИ. Расходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300. Методика поверки
РТ-МП-113-208-2026 ГСИ. Расходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300. Для вновь изготавливаемых средств измерений в дополнение к «ГСИ. Расходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300. Методика поверки». Действие МП распространяется на все СИ, находящиеся в эксплуатации
(с 07.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
5248
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5148 (98%) |
| Неуспешных поверок (СИ непригодно) | 100 (2 %) |
| Актуальность информации | 24.05.2026 |
Поверители
Скачать
|
48218-11: Описание типа
2024-48218-11.pdf
|
Скачать | 791.6 КБ | |
|
48218-11: Методика поверки
2021-mp48218-11.pdf
Файл устарел
|
Скачать | 2 MБ | |
|
48218-11: Описание типа
2026-48218-11.pdf
|
Скачать | 551.9 КБ | |
|
48218-11: Методика поверки
2021-mp48218-11-1.pdf
|
Скачать | 2 MБ | |
|
48218-11: Методика поверки
РТ-МП-113-208-2026
2026-mp48218-11.pdf
|
Скачать | 5.5 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Расходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300 (далее - расходомеры), предназначены для измерений расхода жидкостей и сжиженных газов в трубопроводах.
Описание
Расходомер состоит из первичного преобразователя расхода (ППР) с ультразвуковыми датчиками и электронного блока (конвертера сигналов - СК).
Принцип работы расходомеров основан на время-импульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в жидкости по направлению и против направления движения жидкости пропорциональна скорости потока жидкостив трубопроводе.
Измерительная информация о разнице во времени прохождения сигналов фиксируется и обрабатывается в конвертере сигналов, содержащем нормирующие и аналого-цифровые преобразователи, устройства цифровой обработки сигналов, и преобразуется в значения объемного или массового расхода измеряемой среды. Полученные значения измеряемой величины отображаются на жидкокристаллическом дисплее расходомера или поступают на интерфейсы передачи измерительной информации: аналоговый токовый выход
с унифицированным выходным сигналом 4-20 мА, частотный выход 0-2000 Гц, выходы по цифровым протоколам HART, Modbus или Profibus PA.
Расходомеры UFM 3030 состоят из ППР модели UFS 3000 и конвертера сигналов модели UFC 030.
Расходомеры UFM 3030-300 состоят из ППР модели UFS 3000 и конвертера сигналов модели UFC 300.
Расходомеры UFM 500-030 состоят из ППР UFS 500 и конвертера сигналов UFC 030.
Расходомеры UFM 500-300 состоят из ППР UFS 500 и конвертера сигналов UFC 300.
Расходомеры имеют компактное исполнение (UFM 3030К, UFM 3030-300К, UFM 500K, UFM 500-030К), взрывозащищенный вариант компактного исполнения (UFM 3030K- 1Ex, UFM 3030K-300-1Ex, UFM 3030K/i-1Ex, UFM 3030K/i-300-1Ex UFM 500K-1Ex, UFM 500K-030-1Ex, UFM 500K/i-030-1Ex), раздельное исполнение (UFM 3030F, UFM 3030-300F, UFM 500F, UFM 500-030F), взрывозащищенный вариант раздельного исполнения (UFM 3030F-1Ex, UFM 3030F-300-1Ex, UFM 3030F/i-1Ex, UFM 3030F/i-300-1Ex, UFM 500F-1Ex, UFM 500F-030-1Ex, UFM 500F/i-030-1Ex, UFM 500F-300-1Ex, UFM 500F/i-300-1Ex). Расходомеры имеют специальные раздельные исполнения, отличающиеся расширенным температурным диапазоном измеряемой среды: UFM 3030 F/ХТ (для Ду 25.150), UFM 3030F/XT-300, UFM 3030F/XT-1Ex,
UFM 3030F/XT-300-1Ex, UFM 3030F/i/XT-1Ex, UFM 3030F/XT/HJ, UFM 3030F/XT/HJ -1Ex, UFM 3030F/i/XT/HJ-1Ex, UFM 3030F/HJ-1Ex, UFM 3030F/i/XT-300-1Ex,
UFM 500F-HT-1Ex/UFM 500F-HT-HJ-1Ex, UFM 500F/i-HT-1Ex/UFM 500F-HT-HJ-1Ex, UFM 500F-030-HT, UFM 500F-030-HT-1Ex/UFM 500F-030-HT-1Ex,
UFM 500F/i-030-HT-1Ex/UFM 500F/i-030-HT-HJ-1Ex.
Возможно изготовление редундантного исполнения расходомеров. Редундантное исполнение - два и более расходомера, расположенных последовательно на одном измерительном участке (измерительной трубе). Каждый расходомер оснащен отдельным ППР и СК, имеет уникальный серийный номер и паспорт. Допускается расходомеру в таком исполнении присваивать один серийный номер и оформлять один паспорт, при этом в паспорте указывается, что расходомер редундантного исполнения, а также дополнительно указываются серийные номера ППР и СК.
Цвет окраски расходомера может быть различным. Исполнение расходомера определяется при заказе.
Серийный номер, наносятся методом гравировки или типографическим способом в буквенно-числовом формате на маркировочные таблички, расположенные на корпусе конвертера сигналов.
Нанесение знака поверки на расходомеры не предусмотрено.
Место нанесения знака утверждения типа
Серийный номер
а) Металлическая маркировочная табличка
6) Маркировочная табличка из ламинированного полиэстера
РОССИЯ,САМАРА
OOO''KPOHE-Автомашка"
1МИ конвертер Тип UFC 030F-1EX IP 67
■■■^1 1Exd«[ibjllCT6
VAC ■ BA Um :8.7В Со: 1,2мхФ
VDC ■ Вт Im :360мА 1о:0,17мГи
САМАРА- ■
РОССИЯ I
ж>уи<сам I
-ОМ ЯТ ЦИЕж р^ННмПа IP6

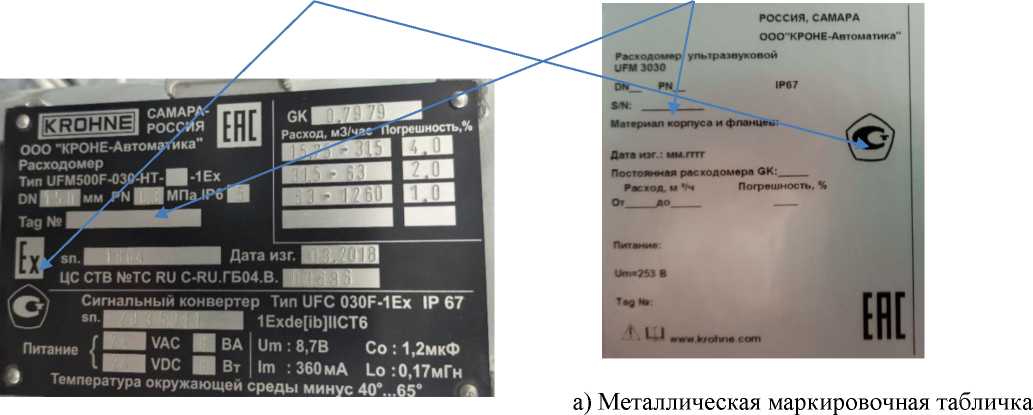

Рисунок 1 - Внешний вид маркировочной таблички

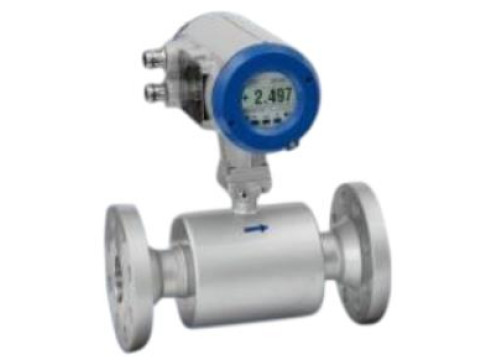

Рисунок 2 - Расходомер UFM 3030K и UFM 3030-300K

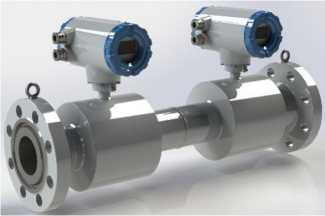

Рисунок 3 - Редундантное исполнение расходомеров

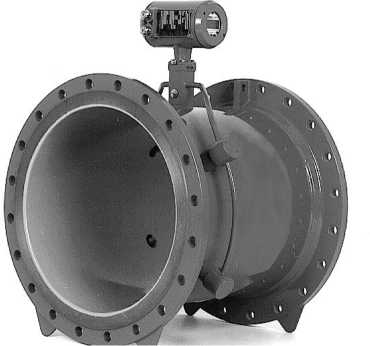

Рисунок 4 - Расходомер UFM 500K, UFM 500-030 K

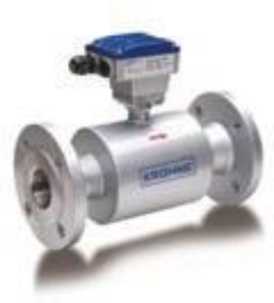

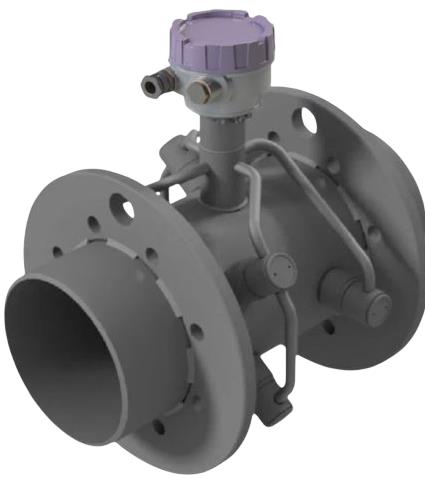

Рисунок 5 - Первичный преобразователь расхода UFS 500

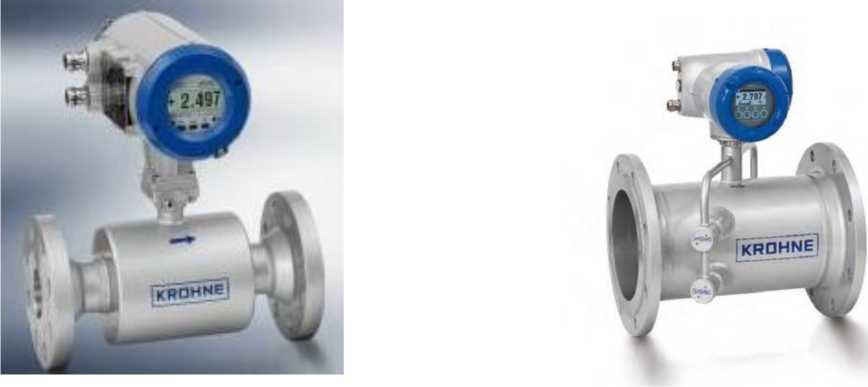

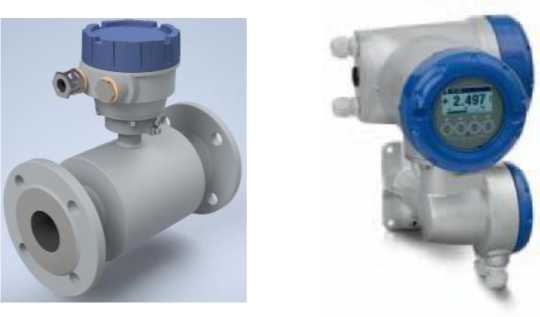

Рисунок 6 - Первичный преобразователь расхода UFS 3000 и конвертер сигналов UFC 300

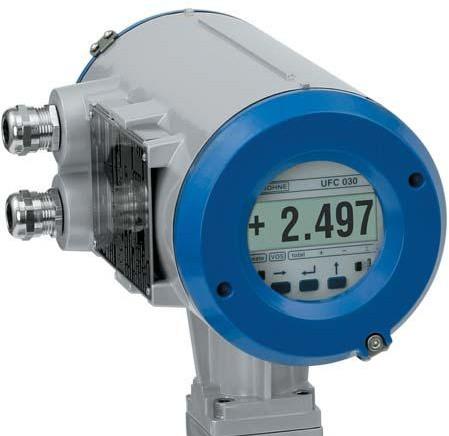

а) Корпус с квадратным фланцем
в) Корпус с круглым фланцем
б) Консоль с квадратным фланцем г) Консоль с круглым фланцем

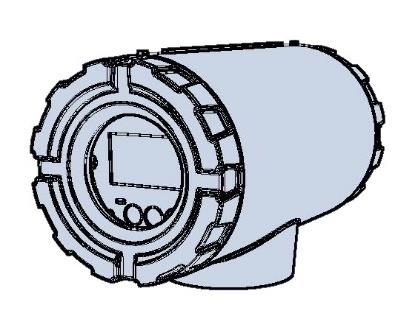

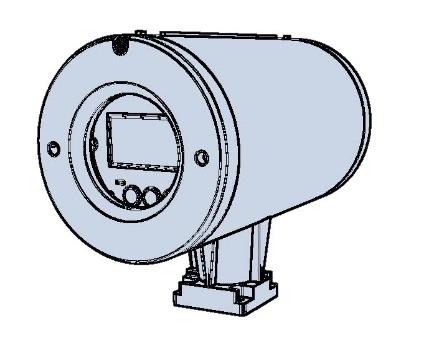

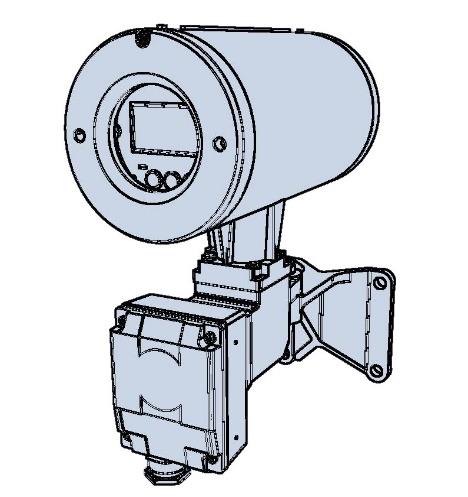

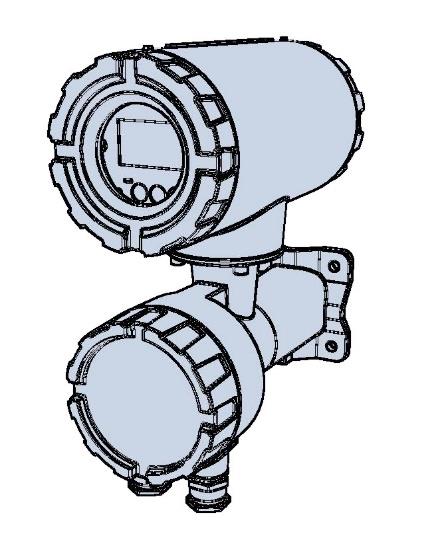

Рисунок 7 - Варианты корпуса и консоли СК UFC 030
1
1| - самоклеящаяся пломба в виде наклейки из легко разрушаемого материала.

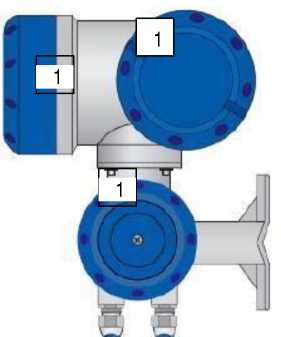

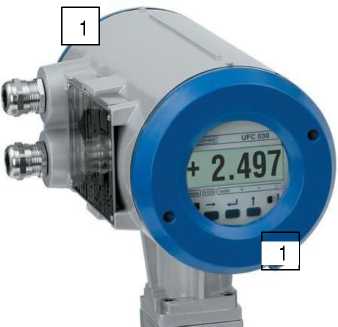

Рисунок 8 - Опломбирование конвертера сигналов от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров установлено в конвертере сигналов и представляет собой микропрограмму, встроенную в аппаратное устройство цифровой обработки сигналов конвертера. Посредством микропрограммы осуществляются функции обработки и индикации результатов измерений объемного расхода и объема жидкостей на жидкокристаллическом индикаторе (ЖКИ), настройка расходомера, установка режимов работы непосредственно с использованием органов управления конвертера, формирования параметров выходных сигналов. Разделения на метрологически значимое и метрологически незначимое ПО нет.
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на ЖКИ расходомера не проводится. Для контроля работы расходомера в конвертере сигналов проводится самодиагностика. Для защиты от несанкционированного доступа к ПО расходомеров доступ к настройкам расходомера ограничен паролями и пломбами.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
UFC 030 |
UFC 300 |
|
Номер версии (идентификационный номер) ПО |
1.1.ZZ |
1.1.ZZ |
|
П р и м е ч а н и я: Где «z» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | ||
Уровень защиты от непреднамеренных и преднамеренных изменений (в соответствии с Р 50.2.077-2014):
- «высокий», при пломбировке преобразователя сигналов;
- «средний» без пломбировки преобразователя сигналов.
Технические характеристики
Таблица 2 - Метрологические характеристики UFM 3030, UFM 3030-300, UFM 500-030,
UFM 500-300
|
Наименование характеристики |
Значение |
|
Диаметры условного прохода1), Ду, мм |
от 25 до 1600 |
|
Диапазон скоростей потока v, м/с |
от 0,0625 до 20,0000 |
|
Диапазон измерений объемного расхода (зависит от Ду), м3/ч |
от 0,11 до 143360 |
|
Пределы допускаемой относительной погрешности при поверке проливным методом, % -при скорости потока от 0,5 до 20 м/с -при скорости потока от 0,25 до 0,5 м/с3) -при скорости потока от 0,125 до 0,25 м/с3) -при скорости потока от 0,0625 до 0,125 м/с3) |
±0,5; (±1,5; ±3,0; ±6,0) 2) ±1,0 ±2,0 ±4,0 |
|
Пределы допускаемой относительной погрешности при поверке имитационным методом, % -при скорости потока от 0,5 до 20 м/с -при скорости потока от 0,25 до 0,5 м/с -при скорости потока от 0,125 до 0,25 м/с -при скорости потока от 0,0625 до 0,125 м/с |
±1,0 ±2,0 ±4,0 ±8,0 |
|
Пределы допускаемой относительной погрешности при поверке проливным методом в условиях эксплуатации на рабочей среде при скорости потока от 0,5 до 15 м/с (с использованием преобразователей расхода системы измерения количества и показателей качества нефти (СИКН) или ТПУ) 4), % |
0,4 |
|
Воспроизводимость результатов измерений, % от измеренного значения |
±0,2 |
|
П р и м е ч а н и я: 1) по заказу возможно изготовление расходомера с Ду до 3000 мм; 2) при поверке в условиях эксплуатации с использованием накладных ультразвуковых расходомеров с пределами основной относительной погрешности ±0,5 %; ±1,0 %; ±2,0 % (соответственно); 3) при скорости потока от 0,25 до 0,5 м/с и ниже поверка в условиях эксплуатации с использованием накладных ультразвуковых расходомеров не проводится. 4) только UFM 3030 - изготавливается по заказу, совместно с прямыми участками. | |
Таблица 3 - Метрологические характеристики UFM 500F-HT, UFM 500F-030 HT
|
Наименование характеристики |
Значение |
|
Диаметры условного прохода, Ду, мм |
от 25 до 300 |
|
Диапазон скоростей потока v, м/с |
от 0,25 до 20,00 |
|
Диапазон измерений объемного расхода (зависит от Ду), м3/ч |
от 0,44 до 5040 |
|
Пределы допускаемой основной относительной погрешности, % - при скорости потока от 1 до 20 м/с; - при скорости потока от 0,5 до 1 м/с; - при скорости потока от 0,25 до 0,5 м/с; |
±1,01); ±2,02) ±2,01); ±4,02) ±4,01); ±8,02) |
|
Пределы допускаемой дополнительной относительной погрешности измерений, при изменении температуры измеряемой среды на 10 К |
±0,1% |
|
Наименование характеристики |
Значение |
|
Воспроизводимость результатов измерений, % от измеренного значения |
±0,3 |
|
П р и м е ч а н и я: 1) при выпуске из производства и поверке расходомеров на поверочных установках 2) при поверке имитационным методом | |
Таблица 4 - Технические характеристики UFM 3030, UFM 3030-300, UFM 500-030,
UFM 500-300
|
Наименование характеристики |
Значение |
|
Максимальное содержание газа (по объему), % |
< 2 |
|
Максимальное содержание твердых частиц (по объему), % |
< 5 |
|
Вязкость измеряемой среды, сСт |
от 0,1 до 200 |
|
Максимальное давление измеряемой среды, МПа |
10 (до 50 МПа по заказу) |
|
Температура измеряемой среды, °С UFM 3030 К, UFM 500 K UFM 3030 F UFM 500 F UFM 3030 F/ХТ, UFM 3030-300 F ХТ1) |
от -50 до +140 от -50 до +180 от -50 до +150 от -50 до +220 |
|
Степень защиты от внешних воздействий, обеспечиваемая оболочкой электрооборудования по ГОСТ 14254-2015 (IEC 60529:2013), не менее: - компактное исполнение; - конвертер сигналов раздельного исполнения; - ППР UFS 3000F-1Ex, UFS 3000F/XT-1Ex; |
IP65/IP67 (опционально IP66/IP67) IP65/IP67 (опционально IP66/IP67) IP65/IP67, IP65/IP68, (опционально IP66/IP67 или IP66/IP68) |
|
Компактное взрывозащищенное исполнение - UFM3030K-1Ex - UFM 3030K/i-1Ex |
1Ex db [ib Gb] IIC Т6...Т3 Gb X или 1Ex db eb [ib Gb] IIC Т6...Т3 Gb X Ex tb [ib Db] IIIC T85°C...T145°C Db X 1Ex db [ia Ga] [ib Gb] IIC Т6.Т3 Gb X или 1Ex db eb [ia Ga] [ib Gb] IIC Т6...Т3 Gb X Ex tb [ia Da] [ib Db] IIIC T85°C...T145°C Db Х |
|
Раздельное взрывозащищенное исполнение первичный преобразователь расхода: UFS 3000F-1Ex, UFM 3030F/HJ-1Ex UFS 3000F/XT-1Ex, UFS 3030F/XT/HJ-1Ex сигнальный конвертер: UFC 030F-1Ex UFC 030F/i-1Ex |
1Ex ib IIC T6...T3 Gb X Ex tb IIIC T85°C...T185°C Db X 1Ex ib IIC T6...T2 Gb X Ex tb IIIC T85°C...T225°C Db X 1Ex db [ib Gb] IIC T6 Gb X или 1Ex db eb [ib Gb] IIC T6 Gb X Ex tb [ib Db] IIIC T85°C Db X 1Ex db eb [ia Ga] [ib Gb] IIC T6 Gb X или 1Ex db ia Ga] [ib Gb] IIC T6 Gb X Ex tb [ia Da] [ib Db] IIIC T85°C Db X |
|
Температура окружающей среды, °С |
от -45 (опционально -55) до +70 |
|
Температура хранения, °С |
от -40 до +70 |
|
Напряжение питания, В, пер. ток |
от 100 до 240 (от 48 до 63 Гц), +10 % / -15% |
|
24 +10 % / -15%; от 18 до 35 В пост. тока | |
|
Потребляемая мощность: для переменного тока, В^А, не более для постоянного тока, Вт, не более |
10 10 |
|
П р и м е ч а н и я: 1) В том числе с рубашкой обогрева (HJ) | |
|
Таблица 5 - Технические характеристики UFM 500F-HT, UFM |
500F-030 HT |
|
Наименование характеристики |
Значение |
|
Максимальное содержание газа (по объему), % |
< 2 |
|
Максимальное содержание твердых частиц (по объему), % |
< 5 |
|
Вязкость измеряемой среды, сСт |
от 0,1 до 200 |
|
Максимальное давление измеряемой среды, МПа |
16 (до 50 МПа по заказу) |
|
Температура измеряемой среды, °С |
от -200 до +440 |
|
Степень защиты от внешних воздействий, обеспечиваемая оболочкой электрооборудования по ГОСТ 14254-2015 (IEC 60529:2013), не менее: - конвертер сигналов раздельного исполнения; - ППР UFS 500F-HT-1Ex |
IP65/IP67 (опционально IP66/IP67) IP65 (опционально IP66/IP67) |
|
Наименование характеристики |
Значение |
|
Взрывозащищенное исполнение первичный преобразователь расхода: UFS 500F-HT-1Ex, UFS 500F-HT-HJ-1Ex сигнальный конвертер: UFC 030F-1Ex UFC 030F/i-1Ex |
1Ex ib IIC T6...T1 Gb X Ex tb IIIC T85°C...T445°C Db X 1Ex db [ib Gb] IIC T6 Gb X или 1Ex db eb [ib Gb] IIC T6 Gb X Ex tb [ib Db] IIIC T85°C Db X 1Ex db eb [ia Ga] [ib Gb] IIC T6 Gb X или 1Ex db ia Ga] [ib Gb] IIC T6 Gb X Ex tb [ia Da] [ib Db] IIIC T85°C Db X |
|
Температура окружающей среды, °С |
-45 (опционально -55) до +70 |
|
Температура хранения, °С |
от -40 до +70 |
|
Напряжение питания |
от 100 до 240 В пер. тока (от 48 до 63 Гц), +10 %/-15% |
|
24 ± 3 В пер. тока от 18 до 32 В пост. тока | |
|
Потребляемая мощность: для переменного тока, 1FA, не более для постоянного тока, Вт, не более |
10 10 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом и на маркировочную табличку расходомера заводским способом или с помощью наклейки.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер ультразвуковой |
UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300 |
1 шт. |
|
Паспорт |
8.1000.11ПС1) 8.1000.12ПС2) |
1 экз. |
|
Руководство по монтажу, эксплуатации и техническому обслуживанию |
7.30787.11.00 РЭ 1) UFM 3030-1-00-00-00 РЭ 2) |
1 экз. |
|
Примечания: 1)Для расходомеров ультразвуковых UFM 500F-030-HT 2)Для расходомеров ультразвуковых UFM 3030 | ||
Сведения о методах измерений
приведены в п.2.2 документах «Расходомер ультразвуковой UFM 500F-030-HT. Руководство по монтажу, эксплуатации и техническому обслуживанию» и «Расходомер ультразвуковой UFM 3030. Руководство по монтажу, эксплуатации и техническому обслуживанию».
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4213-003-33530463-2006 «Расходомеры ультразвуковые UFM. Технические условия»
- Погрешность не более 1%
- DN 25-6000 мм
- Температура жидкости до +160 С°
- Доля примесей до 5%
- Скорость потока 0,01-12 м/с
- Погрешность ±1%
- DN 15-6000 мм
- Температура жидкости до +160°С
- Доля примесей до 5%
- Погрешность 1%
- DN 150 - 6000 мм
- Скорость потока от 0.02 м/с
- Ширина канала 200 - 10000 мм
- Автономное питание: Да
- Погрешность 0,1%
- DN 10 - 200 мм
- Давление До 10 МПа
- Измеряемая среда Жидкость
- Повторяемость 0,1%
- Температура среды -50 - +300°С
- Погрешность 0,5% (спецзаказ - 0,25%)
- DN 10 - 1600 мм
- Температура жидкости от -40 С° до +180 С°
- Давление 0,6 - 42 МПа
- Погрешность 0,5% (спецзаказ - 0,25%)
- DN 10 - 150 мм
- Температура жидкости от -40°С до +180°С
- Давление до 4,0 МПа
