Преобразователи расхода с овальными шестернями OG4-SS5-VRT-B
| Номер в ГРСИ РФ: | 48221-11 |
|---|---|
| Производитель / заявитель: | Фирма "Titan Enterprises, Ltd.", Великобритания |
Для измерений объемного расхода и объема воды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48221-11 |
| Действует | по 22.11.2016 |
| Наименование | Преобразователи расхода с овальными шестернями |
| Модель | OG4-SS5-VRT-B |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ae31ab1d-1fbe-3adc-c9d3-ee435dc96c55 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.01.03.02 |
| Год регистрации | 2011 |
| Страна-производитель | Великобритания |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 22.11.2016 |
| Номер сертификата | 44437 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6320 от 22.11.11 п.46 |
Производитель / Заявитель
Фирма "Titan Enterprises, Ltd.", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Великобритания
Unit 2, 5A Cold Harbour Business Park
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.451-81 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
48221-11: Описание типа
2011-48221-11.pdf
|
Скачать | 86.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи расхода с овальными шестернями OG4-SS5-VRT-B предназначены для измерений объемного расхода и объема воды.
Описание
Принцип действия преобразователей основан на измерении количества оборотов овальных шестерен, вращающихся под действием потока жидкости.
Преобразователи расхода OG4-SS5-VRT-B (далее - преобразователи) относятся к группе камерных счетчиков.
Количество оборотов овальных шестерен пропорционально объему жидкости, прошедшему через преобразователь.
Формирователь импульсов, который входит в состав преобразователя, бесконтактно через стенку корпуса воспринимает количество оборотов шестерней. Количество оборотов шестерней пропорционально значению расхода и выдается в форме электрических импульсов.
После формирования сигнал в виде электрических импульсов поступает во внешние устройства.
При установке отсутствуют требования к длине прямых участков.

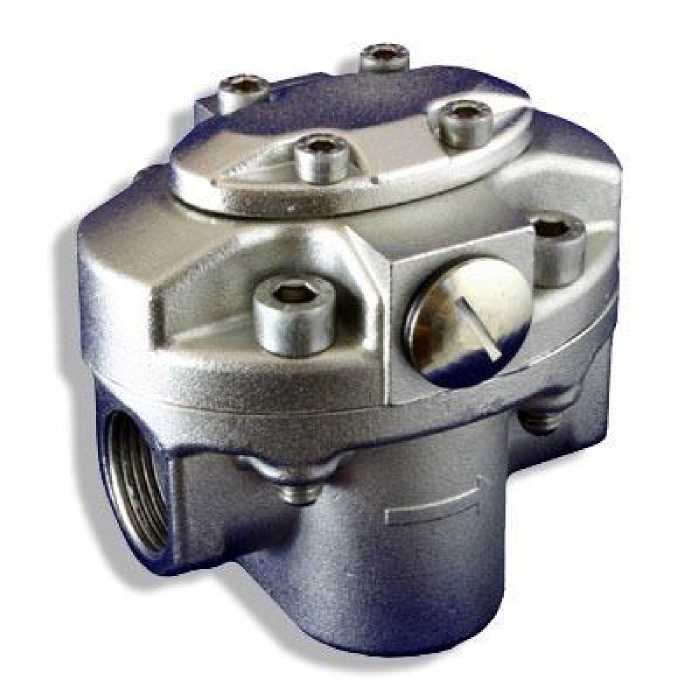

Внешний вид преобразователя показан на рисунке 1.
Рис.1
Программное обеспечение
В преобразователях как встроенное, так и внешнее программное обеспечение отсутствует.
Технические характеристики
Таблица 1
|
Наименование параметра |
Значение параметра |
|
Диаметр условного прохода трубопровода (Ду), мм |
20 |
|
Диапазон измерений расхода воды, дм3/мин |
2,5-50 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема воды (5Q), % |
± 1 |
|
Напряжение питания постоянного тока, В (внешний источник) |
4,5-24 |
|
Потребляемый ток, мА, не более |
10 |
|
Диапазон температуры измеряемой среды, оС |
от 0 до 80 |
|
Диапазон температуры окружающей среды, оС |
от -20 до 80 |
|
Давление измеряемой среды, Мпа, не более |
5 |
|
Потеря давления при наибольшем расходе, МПа, не более |
0,018 |
|
Габаритные размеры, мм: высота, глубина, ширина |
96; 87; 70 |
|
Масса, кг |
1,7 |
|
Относительная влажность окружающего воздуха, % |
до 90 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом и на корпус преобразователя в виде наклейки.
Комплектность
Преобразователь расхода с овальными шестернями OG4-SS5-VRT-B 1 шт;
Руководство по эксплуатации 1 экз
Поверка
осуществляется по ГОСТ 8.451-81 «Счетчики жидкости камерные. Методы и средства поверки».
Сведения о методах измерений
Методы измерений изложены в Паспорте.
Нормативные документы
1. ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
2. Техническая документация фирмы-изготовителя.
Рекомендации к применению
осуществление торговли и товарообменных операций (техническая вода).
