Счетчики импульсов многоканальные ДОМОВОЙ

Назначение

Счетчики импульсов многоканальные "ДОМОВОЙ" (далее - счетчики) предназначены для подсчёта количества импульсов, поступающих на входы измерительных каналов от подключенных к ним измерительных приборов, имеющих импульсный выход (далее - ИП) и пересчета количества импульсов в значение измеряемой величины путем умножения посчитанного количества импульсов на цену импульса канала.

Описание

Счётчик представляет собой измерительный микроконтроллер.

Процессор счетчика суммирует импульсы, поступающие на его входы, преобразует полученную сумму в значение измеряемой величины и индицирует ее на жидкокристаллическом индикаторе (далее - ЖКИ).

Конструктивно счётчики выполнены в пластмассовом корпусе, предназначенном для настенного крепления.

Счетчики имеют исполнения, отличающиеся количеством входных измерительных каналов:

• "ДОМОВОЙ - 2 РМД";

• "ДОМОВОЙ - 4 РМД".

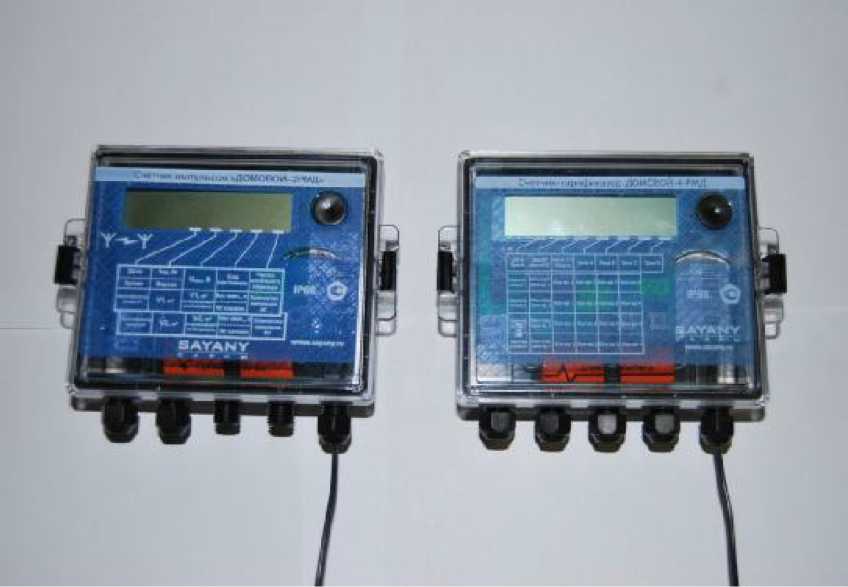

Фотографии образцов счетчиков "ДОМОВОЙ - 2 РМД" и "ДОМОВОЙ - 4 РМД" изображены на Рисунке 1.

Рисунок 1

Счетчики имеют энергонезависимую память (далее - архив) среднечасовых приращений количества импульсов для каждого измерительного канала за последние сутки. Счетчики имеют радио-интерфейс работающий на частоте 433 МГц, через который может быть произ-

ведено чтение накопленных и архивных данных.

Чтение данных может быть произведено посредством устройства переноса данных УПД-РМД, либо непосредственно на компьютер, оснащенный адаптером интерфейса АРС.

Счетчики могут быть включены в измерительную систему "ДОМОВОЙ - РДС" (Госре-естр № 38666-08).

К счетчику может быть подключен импульсный выход (далее - ИП), имеющие выход, выполненной по схеме "открытый коллектор" или "сухой контакт".

Питание счетчиков "ДОМОВОЙ - 4 РМД" осуществляется от внешнего источника 9...12В (литиевый элемент напряжением 3,65 В, используется в качестве резервного источника питания).

При питании от резервного источника "ДОМОВОЙ - 4 РМД" производит подсчет импульсов и все вычисления, индикацию измеряемых величин, при этом радио-интерфейс счетчика отключен.

При питании от внешнего источника "ДОМОВОЙ - 4 РМД", может выполнять функцию ретранслятора в системе "ДОМОВОЙ - РДС".

Счетчики измеряют и индицируют на ЖКИ для каждого измерительного канала значения следующих величин:

• количество импульсов, поступивших на вход измерительного канала;

• цена импульса измерительного канала (л);

• количество измеряемой величины;

• количество измеряемой величины отчетного периода.

Дополнительно счетчики индицируют:

• текущую дату и время;

• серийный номер/версия программного обеспечения/контрольная сумма программы;

• напряжение элемента питания;

• код ошибки;

• дату отчётного периода (день месяца).

Программное обеспечение

Счетчики конструктивно имеют 1 микропроцессор, программируемый после установки на плату.

Уровень защиты программного обеспечения (далее - ПО) счетчиков от непреднамеренных и преднамеренных изменений "С" по МИ3286-2010 и защищено от непреднамеренных и преднамеренных изменений при помощи пломбирования пломбой поверителя.

Поскольку измеряемой величиной является количество импульсов - счетчики не имеют программных настроек, влияющих на метрологические характеристики.

Программные настройки, влияющие на вычисление количества (цены импульса канала) могут быть изменены через радиоканал только после перевода счетчика в специальный сервисный режим кнопками, расположенными под лицевой крышкой счетчика.

Идентификационные параметры ПО счетчиков импульсов "ДОМОВОЙ" приведены в Таблице 1:

Таблица 1

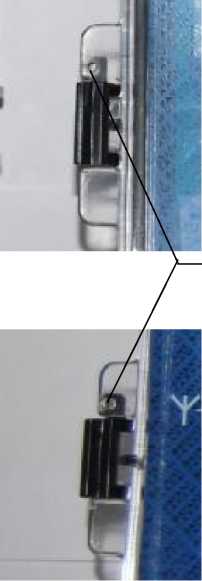

Пример пломбирования счетчиков приведены на Рисунке 2 (счетчик "ДОМОВОЙ - 2

РМД") и Рисунке 3 (счетчик "ДОМОВОЙ - 4 РМД"):

1 - Место пломбирования лицевой крышки счетчика;

2 - Место пломбирования пломбой поверителя.

Рисунок 2

1

2

Рисунок 3

Технические характеристики

Таблица 2

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и методом щелкогра-фии на лицевую панель счетчика.

Комплектность

Счетчик импульсов "ДОМОВОЙ - 2 РМД"

Счетчик импульсов "ДОМОВОЙ-4 РМД"

Поверка

осуществляется по документу ИВКА.407281.004 МП "ГСИ. Счётчики импульсов многоканальные "ДОМОВОЙ". Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМС" в сентябрь 2011 г.

Основное поверочное оборудование:

Сведения о методах измерений

изложены в руководстве по эксплуатации: ИВКА.407281.015 РЭ (для счетчика "ДОМОВОЙ - 2 РМД"), С 579.000 РЭ (для счетчика "ДОМОВОЙ - 4 РМД").

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP).

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

МИ 3286-2010 Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа

ТУ 4218-001-47636645-2011 Счетчики импульсов многоканальные "ДОМОВОЙ". Технические условия.

Рекомендации к применению

- при осуществлении торговли.
