Анализаторы общего углерода и общей серы multi EA 4000

Назначение

Анализаторы общего углерода и общей серы multi ЕА 4000 предназначены для измерения содержания общего углерода и общей серы в твердых, вязких и жидких пробах.

Описание

Принцип действия анализаторов основан на разрушении (окислении) компонентов пробы с образованием CO2 и SO2, которые потоком газа-носителя переносится в ИК-детектор, с помощью которого измеряется концентрация CO2 и SO2. На основе полученных значений концентрации CO2 и SO2 программное обеспечение прибора рассчитывает исходное содержание углерода и серы в пробе. Анализаторы состоят из блока печи, блока детектирования, блока электроники и представляет собой стационарные автоматизированные лабораторные приборы. Анализаторы могут комплектоваться отдельными детекторами для определения углерода или серы или универсальным детектором для определения углерода и серы, а также печами, рассчитанными на различные температуры. Анализаторы работают под управлением программного обеспечения «MultiWin».

Внешний вид анализатора показан на рисунке 1.

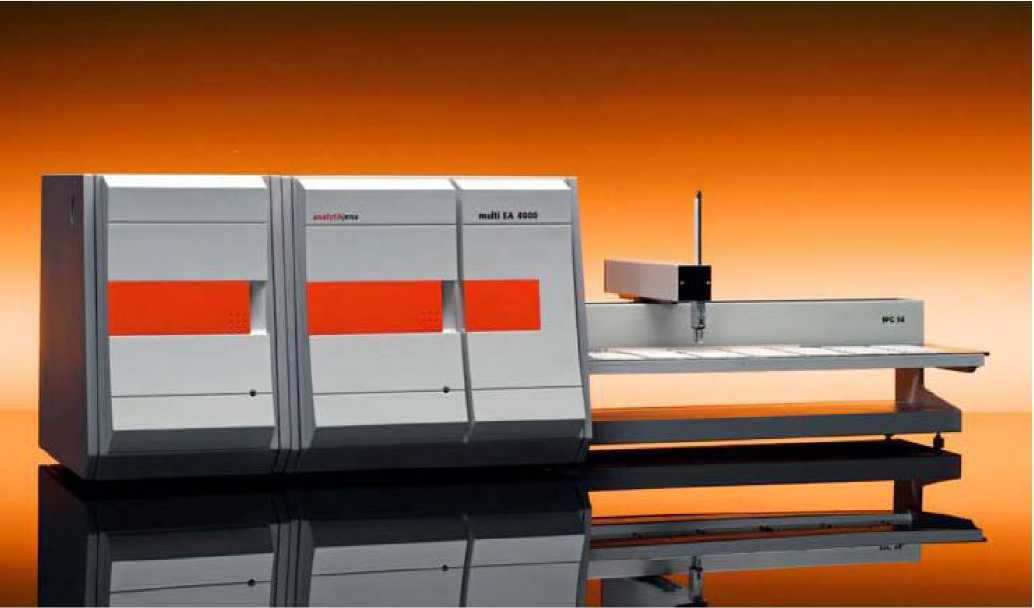

Рис.1 Анализатор общего углерода и общей серы multi EA 4000

Программное обеспечение

Программное обеспечение предназначено для управления работой анализатора и процессом измерений, а также для хранения и обработки полученных данных.

Структура ПО включает в себя блоки, отвечающие за управление прибором, получение и хранение данных и блоки, отвечающие за интерфейс пользователя и вывод информации.

Контроль несанкционированного вмешательства в ПО обеспечивается расчетом цифрового идентификатора метрологически значимой части ПО и сравнением его с исходным. Защита программного обеспечения от непреднамеренных действий обеспечивается функциями резервного копирования. Погрешность программного обеспечения входит в суммарную погрешность анализатора. Уровень защиты ПО относится к категории С по МИ 3286-2010. Идентификатор метрологически значимой части ПО указан в первой цифре номера версии.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса анализатора в виде наклейки.

Комплектность

- анализатор;

- руководство по эксплуатации;

- методика поверки.

Поверка

осуществляется по документу МП 242-1209-2011 «Анализаторы общего углерода и общей серы multi EA 4000 фирмы «Analytik Jena AG", Германия. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 15.08.2011 г.

Основные средства поверки: стандартный образец состава стали легированной 110Г13Л ГСО 2011-90П (индекс С51г).

Сведения о методах измерений

ГОСТ 12344 Стали легированные и высоколегированные. Методы определения углерода

ГОСТ 12345 Стали легированные и высоколегированные. Методы определения серы

ГОСТ 23581.20 Руды железные, концентраты, агломераты и окатыши. Методы определения серы.

ASTM D4239 11 Standard Test Methods for Sulfur in the Analysis Sample of Coal and Coke Using High-Temperature Tube Furnace Combustion Methods. (Стандартные методы определения серы при анализе образцов угля и кокса с использованием метода сжигания в высокотемпературной печи)

ASTM D5016 08e1 Standard Test Method for Total Sulfur in Coal and Coke Combustion Residues Using a High-Temperature Tube Furnace Combustion Method with Infrared Absorption (Стандартный метод определения содержания общей серы в угле и коксе методом сжигания в высокотемпературной печи с регистрацией, основанной на поглощении инфракрасного излучения)

ASTM D1552 08 Standard Test Method for Sulfur in Petroleum Products (High-Temperature Method) (Стандартный метод определения содержания серы в нефтепродуктах (высокотемпературный метод).

ASTM D1619 -1 . Standard Test Methods for Carbon Black—Sulfur Content (Стандартный метод анализа сажи - определение содержания серы).

Нормативные документы

Техническая документация фирмы "Analytik Jena AG", Германия.

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды,

- при выполнении работ по обеспечению безопасных условий и охраны труда,

- при оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
