Системы измерений передачи данных СИПД GPRS R2010, 2011

Назначение

Системы измерений передачи данных СИПД GPRS R2010, 2011, далее - СИПД, предназначены для измерений количества (объема) информации при передаче данных, с целью получения исходных данных для расчета их стоимости.

Описание

СИПД является виртуальной (функциональной) системой измерений передачи данных комплекса оборудования с измерительными функциями, реализующего услугу пакетной передачи данных через радиоинтерфейс GPRS, версий ПО 2010, 2011, в системе сотовой подвижной связи стандартов UMTS и GSM900/1800, далее оборудование.

СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Конструктивно оборудование представляет собой набор кассет, размещенных в типовых кассетных модулях.

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа замком с электронной защитой и специальным ключом. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рис. 1).

На рис. 2 изображено место пломбирования кассетного модуля (блокируется возможность бесконтрольной выемки кассет).

Общий вид оборудования и схема пломбировки от несанкционированного доступа, представлены на рисунках 1 и 2.

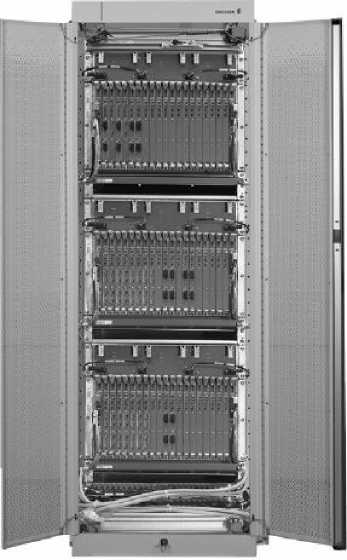

Рисунок 1 -Общий вид

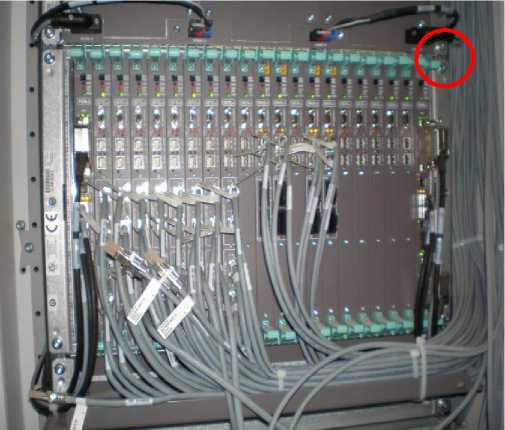

Рисунок 2- Место пломбирования (выделено)

Программное обеспечение

Программное обеспечение (ПО) встроенное, версий 2010, 2011, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

■ данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

■ реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;

■ интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;

■ выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.

Технические характеристики

■ пределы допускаемой абсолютной погрешности измерения количества (объема) информации ± 1 байт;

■ вероятность неправильного представления исходных данных для тарификации, не более 0,0001.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом.

Комплектность

■ Методика поверки на СИПД;

■ СИПД, в составе комплекса оборудования.

Поверка

осуществляется по документу «Система измерений передачи данных СИПД GPRS R2010, 2011 Методика поверки 5295-004-17717434-2011 МП», утвержденному ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в августе 2011 г.

Основное средство поверки:

■ формирователь IP-соединений Амулет-М: 10 байт - 10 Мбайт, ± 1 байт.

Сведения о методах измерений

Руководство по эксплуатации комплекса оборудования.

Нормативные документы

Техническая документация фирмы Ericsson AB, Швеция

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
