Системы измерений длительности соединений СИДС ЭЛКОМ

Назначение

Системы измерений длительности соединений СИДС ЭЛКОМ, далее - СИДС, предназначены для измерения длительности телефонных соединений на сети местной телефонной связи при предоставлении услуг связи по аналоговым абонентским линиям, а также с использованием технологий TDM и IP с поддержкой протоколов V5.2, ОКС 7, SIP, MGCP, H.248 с целью получения исходных данных для расчета их стоимости.

Описание

СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений комплекса оборудования с измерительными функциями семейства ЭЛКОМ, версия ПО 3.0, далее - оборудование.

Оборудование применяется на сети местной (городской, сельской) телефонной связи в качестве: оконечного узла связи, оконечно-транзитного узла связи, транзитного узла связи, абонентского цифрового концентратора с реализацией функций коммутации пакетов информации.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения оборудования. В качестве дополнительного (резервного) хранилища данных, полученных от СИДС, может использоваться сервер тарификации и статистики (СТИС), входящий в состав оборудования ЭЛ-КОМ.

Конструктивно оборудование выполнено по модульному принципу.

Общий вид оборудования и схема пломбировки от несанкционированного доступа (микросхема FLASH-памяти, защищена от съема с места установки с помощью разрушаемой голографической наклейки с индивидуальным номером), представлены на рисунках 1, 2 и 3.

Исключен физический доступ к карте памяти и жесткому диску (хранение данных).

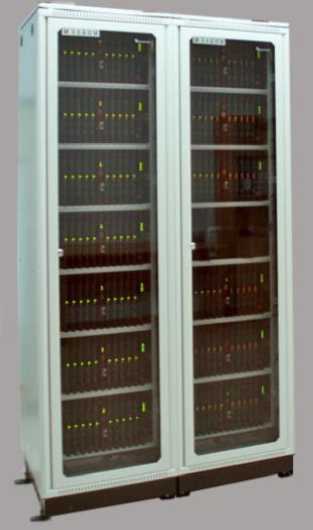

Рисунок 1 - Общий вид

Рисунок 2 - Сервер тарификации и статистики

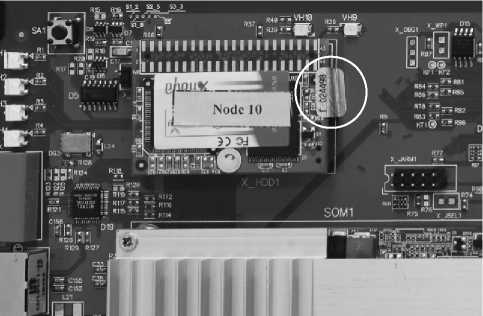

Рисунок 3 - Микросхема FLASH-памяти защищена голографической наклейкой (выделена белым кругом) с индивидуальным номером

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия 3.0, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1.

Таблица 1

По уровню защиты от непреднамеренных и преднамеренных изменений ПО относится к группе «С», в соответствии с МИ 3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

• данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

• реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;

• интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;

• выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.

Технические характеристики

• пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений ± 1 с;

• вероятность неправильного тарифицирования телефонного соединения, не более 0,0001;

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

• методика поверки на СИДС;

• СИДС, в составе комплекса оборудования.

Поверка

осуществляется по документу «Система измерений длительности соединений СИДС ЭЛКОМ Методика поверки 5295-003-31953857-2011 МП», утвержденному ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в августе 2011 г.

Основное средство поверки:

• формирователь телефонных соединений Призма: (1 - 3600) с, Д = ± 0,25 с.

Сведения о методах измерений

Руководство по эксплуатации комплекса оборудования.

Нормативные документы

1 ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

2 Технические условия ИКВ.08.00.000-М ТУ 2011

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
