Комплексы программно-аппаратные для автоматизированной обработки и архивирования радиографических снимков КОРС 2.0
| Номер в ГРСИ РФ: | 48240-11 |
|---|---|
| Производитель / заявитель: | ЗАО "НИИИН МНПО "Спектр", г.Москва |
Для измерения оптических плотностей согласно ГОСТ 7512-82, расшифровки радиографических снимков при контроле трубопроводов, узлов и деталей промышленного оборудования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48240-11 |
| Действует | по 22.11.2016 |
| Наименование | Комплексы программно-аппаратные для автоматизированной обработки и архивирования радиографических снимков |
| Модель | КОРС 2.0 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8e81ea33-a3b6-3767-6c15-72559548140a |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 427658-001-71611185-03 |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 22.11.2016 |
| Номер сертификата | 44456 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6320 от 22.11.11 п.03 |
Производитель / Заявитель
ЗАО "НИИ интроскопии МНПО "СПЕКТР", РОССИЯ, г.Москва
Россия
119048, ул.Усачева, 35, стр.1, тел. 246-88-88, (495) 245-57-68, 245-59-18 факс 245-53-65 Тел./Факс: 626-54-96, www.kowotest-buro.ru, E-mail: spektr-kors@yandex.ru
Поверка
| Методика поверки / информация о поверке | МП 18.Д4-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 60 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
48240-11: Описание типа
2011-48240-11.pdf
|
Скачать | 129.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплексы программно-аппаратные для автоматизированной обработки и архивирования радиографических снимков КОРС 2.0 (далее - комплексы) предназначены для измерения оптических плотностей согласно ГОСТ 7512-82, расшифровки радиографических снимков при контроле трубопроводов, узлов и деталей промышленного оборудования.
Описание
Принцип действия комплекса основан на получении изображений радиографического снимка при помощи оптического прибора, оцифровке изображения, измерения оптической плотности и последующей обработке изображения радиографического снимка в персональной электронно-вычислительной машине (ПЭВМ) с помощью программного обеспечения КОРС 2.0. Комплекс комплектуется ПЭВМ настольного типа.
Комплекс позволяет отображать на экране персонального компьютера изображение радиографического снимка, сохранять изображение, создавать базы данных снимков, производить измерения оптических плотностей и геометрических размеров дефектов с целью определения пригодности снимка к расшифровке согласно ГОСТ 7512-82.

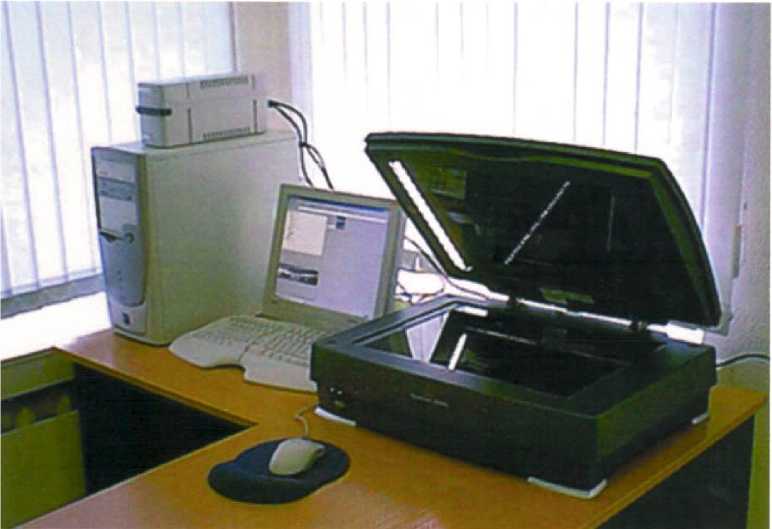

Рисунок 1 - общий вид комплексов.
Конструктивно комплекс состоит из ПЭВМ, оптического прибора, слайд-адаптера. Слайд-адаптер предназначен для работы с оптически плотными прозрачными носителями формата А3 и позволяет обрабатывать радиографические снимки за один проход.
Программное обеспечение
Программное обеспечение (ПО), входящее в состав системы комплексов. Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программное обеспечение КОРС 2.0 |
КОРС 2.0 |
1.0.2656.26886 по файлу Kors_Controls.dll |
8C16B4D7AB72B172 66226728928F261B |
MD5, по файлу Kors_Controls.dll |
Технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2.
|
Наименование параметра |
Значение параметра |
|
Размер обрабатываемых радиографических снимков, длина х высота, мм, не более |
300х400 |
|
Диапазон измерения линейных размеров, мм |
0,1-400 |
|
Пределы абсолютной погрешности измерения линейных размеров, мм в диапазоне (0,1 - 5,0) мм в диапазоне (5,0 - 400,0) мм |
± 0,04 ± 0,08 |
|
Диапазон измерения оптических плотностей, D |
0,04 - 4,00 |
|
Пределы абсолютной погрешности измерения оптических плотностей, D в диапазоне (0,04 - 2,00) D в диапазоне (2,00 - 4,00) D |
± 0,04 ± 0,08 |
|
Габаритные размеры оптического прибора, длинахширинахвысота, мм, не более |
1000x2000x1000 |
|
Масса, кг, не более |
12 |
|
Питание комплекса (со стационарной ПЭВМ), напряжение, В частота, Гц |
220±10% 50±1 |
|
Потребляемая мощность, Вт, не более |
2000 |
|
Срок службы комплекса, лет, не менее |
5 |
|
Рабочий диапазон температур, °С |
от +10 до +35 |
|
Рабочий диапазон влажности воздуха, % |
60±20 |
Знак утверждения типа
Знак утверждения типа наносится на титульном листе паспорта в правом верхнем углу методом печати и на корпус оптического прибора с помощью наклейки.
Комплектность
|
Наименование и условное обозначение |
Кол-во, шт. |
|
Оптический прибор |
1 шт. |
|
Персональный компьютер |
1 шт. |
|
Монитор 19" |
1 шт. |
|
Персональный USB-ключ |
1 шт. |
|
Калибровочная мера оптической плотности |
1 шт. |
|
Программное обеспечение КОРС 2.0 |
1 шт. |
|
Упаковка |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
* в соответствии с требованиями заказчика
Поверка
осуществляется в соответствии с методикой поверки МП 18.Д4-11 «Комплексы программноаппаратные для автоматизированной обработки и архивирования радиографических снимков КОРС 2.0. Методика поверки», утвержденная ГЦИ СИ ФГУП «ВНИИОФИ» в сентябре 2011 г. Основные средства поверки:
- Набор мер оптической плотности, где пределы измерений (0,20:5,0) Б, погрешность измерения ±0,04 Б в диапазоне (0,20 : 2,0) Б и ±0,8 в диапазоне (2,0:5,0) Б.
- Линейка по ГОСТ 427, диапазон измерений (0:500) мм
Сведения о методах измерений
Используются для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации 427658-001-71611185-03 РЭ
Нормативные документы
ТУ 427658-001-71611185-03 Комплексы программно-аппаратные для автоматизированной обработки и архивирования радиографических снимков КОРС 2.0
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
