Нефелометр PWD
| Номер в ГРСИ РФ: | 48274-11 |
|---|---|
| Категория: | Нефелометры |
| Производитель / заявитель: | Фирма "Vaisala Oy", Финляндия |
Для поверки комплекта поверочного PWA11.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 48274-11 | ||||||
| Наименование | Нефелометр | ||||||
| Модель | PWD | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 94f21d84-dda0-25c3-928f-fd78eafdc79d | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 37 |
| Год регистрации | 2011 |
| Страна-производитель | Финляндия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 44491 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 6335 от 25.11.11 п.06 |
Производитель / Заявитель
Фирма "Vaisala Oyj", ФИНЛЯНДИЯ
Финляндия
P.O.Box 26, FIN-00421 Helsinki, FINLAND, тел. +3589 89491, факс +358 9 8949227 www.vaisala.com PL 26, 00421 Helsinki Vanha Nurmijarventie 21, 01670 Vantaa
Поверка
| Методика поверки / информация о поверке | МП 2551-0077-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
48274-11: Описание типа
2011-48274-11.pdf
|
Скачать | 99.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Нефелометр PWD предназначен для поверки комплекта поверочного PWA11.
Описание
Принцип действия нефелометра PWD основан на оценке коэффициента ослабления светового потока в атмосфере при прохождении им определенного расстояния.
Нефелометр PWD состоит из излучателя PWT11, приемника PWC10, кронштейна.
Излучатель состоит из инфракрасного светодиода, стабилизатора интенсивности светодиода, схемы контроля и компенсации загрязненности окна. Приемник состоит из фотодиода типа PIN 6 DI, усилителя, фильтра, A/D конвертера, стабилизатора интенсивности фотодиода, контроллера, схемы контроля и компенсации загрязненности окна. В излучателе и приемнике линзы защищены от осадков козырьками. Линзы и козырьки, оборудованы встроенным обогревом.
Интенсивность принятых импульсов светового потока измеряется и преобразуется в данные МОД с помощью запатентованного алгоритма фирмы «Vaisala Oyj».
Нефелометр PWD управляется микропроцессором типа I80C51.
Нефелометр PWD имеет набор встроенных команд и последовательных тестов для корректировки конфигурации и контроля функций для проверки системных параметров.
Конструкция нефелометра PWD представляет собой оптический прибор, в котором излучатель и приемник крепятся на кронштейне напротив друг друга так, чтобы их оптические оси были направлены под углом 45 градусов к горизонтальной плоскости. Кронштейн крепится на штанге высотой 2, 5 м, которая устанавливается на бетонном фундаменте.
В нефелометре PWD могут быть дополнительно установлены: блок PWL111, определяющий яркость фона и дающий информацию о режиме работы день/ночь, и два вида детекторов дождя типа RAINCAP, которые в совокупности с измерением МОД дают информацию о типе погоды в кодированном виде (например, 00 - ясно, 04 - мгла или дым и т.д.).
Нефелометр PWD работает непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Нефелометр PWD используется в основном для поверки поверочного комплекта PWA11. Для обмена информацией нефелометр PWD имеет последовательные интерфейсы RS-232, RS-485.

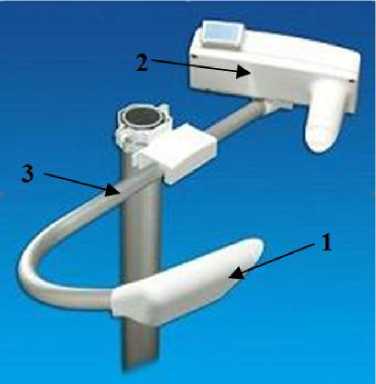

Рис.1 Нефелометр PWD
Излучатель - 1, приемник - 2, кронштейн - 3,

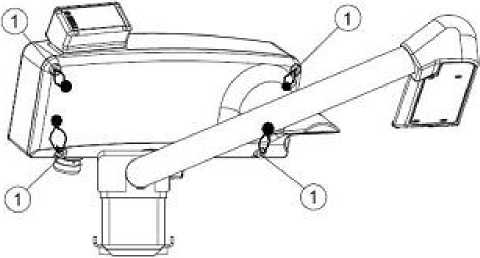

1 - J Тломйы
Рисунок 2. Схема пломбирования нефелометра PWD.
Программное обеспечение
Встроенное программное обеспечение обеспечивает обработку и анализ результатов
измерений, проверку состояния нефелометра PWD.
Идентификационные данные программного обеспечения
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
«PWD22H.108» |
125.108.26589 |
1.08С |
D884F578 |
CRC32 |
Защита программного обеспечения соответствует уровню «С» по МИ 3286-2010.
Влияние ПО учтено при нормировании МХ.
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значения характеристики | |||
|
Диапазон измерений метеорологической оптической дальности, % |
0-100 | |||
|
Пределы допускаемой абсолютной погрешности измерений метеорологической оптической дальности, % |
±2 | |||
|
Электрическое питание постоянный ток, В |
12-50 | |||
|
Максимальная потребляемая мощность, Вт: -без обогрева линз и козырьков; - с обогревом линз и козырьков |
6 71 | |||
|
Средняя наработка на отказ, ч |
8000 | |||
|
Срок службы, лет |
10 | |||
|
Г абаритные размеры, масса |
высота, мм |
ширина, мм |
глубина, мм |
масса, кг |
|
Нефелометр PWD |
199 |
695 |
404 |
3,00 |
|
Условия эксплуатации - температура воздуха,0С; - относительная влажность воздуха,%; - атмосферное давление, гПа; - скорость воздушного потока, м/с |
минус 50 - 55 0 - 100 800 - 1100 до 60 | |||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист формуляра и на пластину, крепящуюся на приемнике нефелометра, типографским методом.
Комплектность
1. Нефелометр PWD 1 шт.
2. Формуляр 1 шт.
3. Методика поверки МП 2551-0077-2011 1 шт.
Поверка
осуществляется по методике поверки МП 2551-0077-2011 «Нефелометр PWD», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.05.2011 года.
Перечень эталонов:
1. Трансмиссометр LT31, диапазон (0-100)%, пг±0,2%.
Сведения о методах измерений
приведены в формуляре «Нефелометр PWD».
Нормативные документы
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ 8.557-2007 ГСИ «Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2 - 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2 - 20,0 мкм».
3. Техническая документация фирмы «Vaisala Oyj», Финляндия.
Рекомендации к применению
осуществление деятельности в области гидрометеорологии и для поверки комплекта поверочного PWA11.
