Терминалы микропроцессорные Бреслер-0107
| Номер в ГРСИ РФ: | 48301-11 |
|---|---|
| Производитель / заявитель: | НПП "Бреслер", г.Чебоксары |
Для измерения действующих значений напряжения и силы переменного тока, регистрации, хранения и анализа информации о процессах, предшествующих и сопутствующих аварийным отклонениям в электрических сетях, организации информационно-измерительных систем, функций релейной защиты, управления, автоматики и сигнализации энергетических объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48301-11 |
| Действует | по 06.12.2016 |
| Наименование | Терминалы микропроцессорные |
| Модель | Бреслер-0107 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f63124af-5e54-42fe-6390-6b2c649f46e6 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 3433-006-71026440-05 |
| Класс СИ | 34.01.05 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Нижегородского ЦСМ |
| Адрес центра | 603950, г.Нижний Новгород, ул.Республиканская, 1 |
| Руководитель центра | Свешников Александр Григорьевич |
| Телефон | (8*831*2) 18-57-27 |
| Факс | 18-57-48 |
| Информация о сертификате | |
| Срок действия сертификата | 06.12.2016 |
| Номер сертификата | 44548 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6361 от 06.11.11 п.27 |
Производитель / Заявитель
ООО "НПП Бреслер", РОССИЯ, г.Чебоксары
Россия
428015, ул.Афанасьева,13. Тел./факс (8352) 45-91-91
Поверка
| Методика поверки / информация о поверке | Приложение 8 к Руководству по эксплуатации БРС-07.ХХТ-Д001 РЭ |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (75%) |
| Неуспешных поверок (СИ непригодно) | 1 (25 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
48301-11: Описание типа
2011-48301-11.pdf
|
Скачать | 284.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Терминалы микропроцессорные серии «Бреслер-0107» предназначены для измерения действующих значений напряжения и силы переменного тока, регистрации, хранения и анализа информации о процессах, предшествующих и сопутствующих аварийным отклонениям в электрических сетях, организации информационно-измерительных систем, функций релейной защиты, управления, автоматики и сигнализации энергетических объектов.
Описание
Терминалы микропроцессорный серии «Бреслер-0107» (далее - терминалы) предназначены для применения в электросетях переменного тока с частотой 50 Гц в качестве микропроцессорного устройства релейной защиты, автоматики, регистрации и диагностики.
Терминалы могут использоваться на энергообъектах с различными типами подстанций и на электростанциях (тепловых, атомных, гидравлических и т.п.), находящихся в эксплуатации или вновь сооружаемых, с напряжением на шинах от 6 до 500 кВ.
Терминалы могут использоваться в составе АСУ в качестве подсистемы нижнего уровня.
Терминал является современным микропроцессорным устройством и представляет собой комбинированное многофункциональное устройство, объединяющее различные функции защиты, автоматики, контроля, диагностики и регистрации.
Алгоритмы функций защиты, автоматики, диагностики и контроля, а также интерфейсы для внешних соединений с другими устройствами РЗА, разработаны в соответствии с техническими требованиями к существующим системам РЗА, что обеспечивает совместимость с действующими устройствами и облегчает проектировщикам и эксплуатационному персоналу переход на новую технику.
Структура условного обозначениям терминала:
БРЕСЛЕР - 0107 ХХХ
I—--Исполнение
---------------------------Функциональное назначение*
*- функциональное назначение терминалов приведено в таблице 1.
Таблица 1
|
Код функции |
Назначение |
|
01Х |
Регистрация аварийных событий |
|
02Х |
Защита ближнего резервирования |
|
03Х |
Защита дальнего резервирования |
|
04Х |
Контроль качества электроэнергии |
|
05Х |
Центральная сигнализация |
|
06Х |
Автоматика управления дугогасящими реакторами |
|
07Х |
Быстродействующая автоматика ввода резерва |
|
08Х |
Определение поврежденного фидера при ОЗЗ |
|
09Х |
Определения места повреждения |
|
10Х - 17Х |
Исполнения по техническим требованиям заказчика |
|
18Х |
Контроль изоляции для сетей 6 - 35 кВ |
|
19Х |
Автоматика частотной разгрузки |
|
20Х |
Исполнение по техническим требованиям заказчика |
|
21Х |
Контроль присоединения 110 - 500 кВ |
Где - Х - одна из модификаций
Внешний вид терминала показан на рис. 1, места клеймления и пломбировки от несанкционированного доступа приведены на рис. 2.
. 1 Внешний вид терминалов серии «Бреслер-0107» слева направо: III, II и I конструктиве.
Рис
Место пломбировки
Место пломбировки

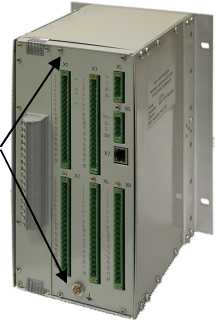

Рис.2 Место и пломбировки перминала серии «Бреслер-0107» на примере I конструктива.
Программное обеспечение обеспечивает взаимодействие между отдельными компонентами терминала, расчет измеряемых величин и вывод результатов измерений на дисплей и внешние интерфейсы. Терминал имеет встроенное программное обеспечение, размещенное специали-
зированной микросхеме (ПЗУ с электрическим стиранием).
|
Идентиф |
шкационные данные программного обеспечения: | |||
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного кода |
|
Встроенное |
Резидентное ПО терминала «Бреслер-0107» |
Версия 3 |
0x1B9BEBED |
Adler-32 |
Влияние программного обеспечения на метрологические характеристики отсутствует.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.
Технические характеристики
1. Перечень измеряемых параметров, диапазоны измерений и пределы допускаемой ос-
новной погрешности терминалов в зависимости от модификации приведены в табл. 2. Таблица 2
|
Наименование параметра |
Значение |
|
Номинальное входное действующее значение напряжения переменного тока Uh, В |
100 |
|
Номинальное входное действующее значение силы переменного тока Ih, А |
1 или 5 |
|
Диапазоны измерения действующих значений напряжения и силы переменного тока в нормальном режиме работы энергообъекта |
(0,2...2,0)-!н (0,25...1,2)-Uh |
|
Диапазоны измерения действующих значений напряжения и силы переменного тока в в аварийном режиме работы энергообъекта - для исполнения с Ih=1 А - для исполнения с 1н=5 А |
(2,0...40,0)-Ih; (0,25...1,5)-Uh (2,0...20,0)-Ih; (0,25...1,5)-Uh |
|
Пределы допускаемой основной относительной погрешности измерения действующих значений напряжения и силы переменного тока в нормальном режиме работы энергообъекта, % |
± 0,2 |
|
Пределы допускаемой основной относительной погрешности измерения действующих значений напряжения и силы переменного тока в аварийном режиме работы энергообъекта, % - для исполнения с 1н=1А -по току - по напряжению |
± 1,0 ± 0,5 |
|
- для исполнения с 1н=5 А -по току - по напряжению |
± 2,0 ± 0,5 |
|
Пределы допускаемой дополнительной погрешности измерения действующих значений напряжения и силы переменного тока от изменения температуры окружающей среды на каждые 10 °С, %/ |
0,5 предела основной относительной погрешности |
|
Номинальное напряжение оперативного постоянного/ переменного тока, В |
110 или 220 |
|
Номинальная частота, Гц |
50 |
|
Номинальная потребляемая мощность при номинальных входных величинах, Вт - терминала в I конструктиве - терминала во II конструктиве - терминала в III конструктиве |
20 35 50 |
|
Масса, не более, кг - терминала в I конструктиве - терминала во II конструктиве - терминала в III конструктиве |
7 10 13 |
|
Г абаритные размеры, не более, мм (в, ш, г) - терминала в I конструктиве - терминала во II конструктиве - терминала в III конструктиве |
265,9x156x210 265,9x270x210 265,9x375x210 |
|
Устойчивость к климатическим и механическим воздействиям |
Группа 4 по ГОСТ 22261-94 |
|
Условия эксплуатации: | |
|
- диапазон рабочих температур, оС |
минус 40 плюс 55 |
|
- относительная влажность воздуха при температуре 30 оС, % |
90 |
|
- атмосферное давление, кПа |
84,0 - 106,7 |
|
- окружающая среда |
невзрывоопасная |
|
Диапазон температур транспортирования и хранения |
минус 50 плюс 70 |
|
Средняя наработка на отказ, час, не менее |
100000 |
|
Средний срок службы, лет, не менее |
12,5 |
Знак утверждения типа
Знак утверждения типа наносится методом шелкографии на передней панели терминала и типографским способом на титульном листе руководства по эксплуатации.
Комплектность
Комплектность поставки терминала серии «Бреслер-0107» приведена в таблице 2.
Таблица 2
|
№ п/п |
Наименование, тип |
Кол-во |
|
1 |
Терминал микропроцессорный «Бреслер-0107» |
1 шт. |
|
2 |
Программное обеспечение, CD |
1 шт. |
|
3 |
Руководство по эксплуатации |
1 экз |
|
4 |
Накопитель типа USB Flash Drive |
1 шт. |
|
5 |
Сетевой фильтр СФ 1 * |
1 шт |
Примечания:
* Поставляются по отдельному заказу.
Поверка
осуществляется по методике поверки в составе эксплуатационной документации (Приложение 8 к Руководству по эксплуатации БРС-07.ХХТ-Д001 РЭ) утвержденной руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 10 октября 2011 г.).
Основные средства поверки:
- Установка поверочная универсальная УППУ-МЭ 3.1К.
Сведения о методах измерений
Сведения о методике измерений приведены в Руководстве по эксплуатации.
Нормативные документы
1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ Р 51321.1-2007. Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний.
3 ТУ 3433-006-71026440-05. Терминалы микропроцессорные серии «БРЕСЛЕР-0107». Технические условия.
Рекомендации к применению
Выполнение работ по обеспечению безопасных условий и охраны труда.
