Спектрометры энергии гамма-излучения СЕГ РКГ-2

Назначение

Спектрометр энергии гамма-излучения СЕГ РКГ-2 (далее - спектрометр) предназначен для измерений активности и удельной активности гамма-излучающих радионуклидов, регистрации, накопления, визуализации и обработки энергетических спектров гамма-излучения.

Описание

В основу работы спектрометра положен принцип преобразования энергии гамма-квантов в чувствительном объеме детектора полупроводникового в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и обработкой многоканальным амплитудным анализатором.

Конструктивно спектрометр состоит из двух каналов, действующих параллельно и независимо. Блок детектирования (БД) на основе двух полупроводниковых детекторов: Дет.1 и Дет.2. Полупроводниковые детекторы из особо чистого германия: Дет.1 - БДЕГ-10180 BSI.593.001 ПС, Дет.2-БДЕГ-30185 BSI.593.001 ПС. Обработка результатов измерений, управление процессами регистрации и накопления спектров гамма-излучения обеспечиваются компьютером. Камера измерительная для каждого из детекторов обеспечивает повышение чувствительности спектрометра за счет снижения уровня внешнего гамма-фона.

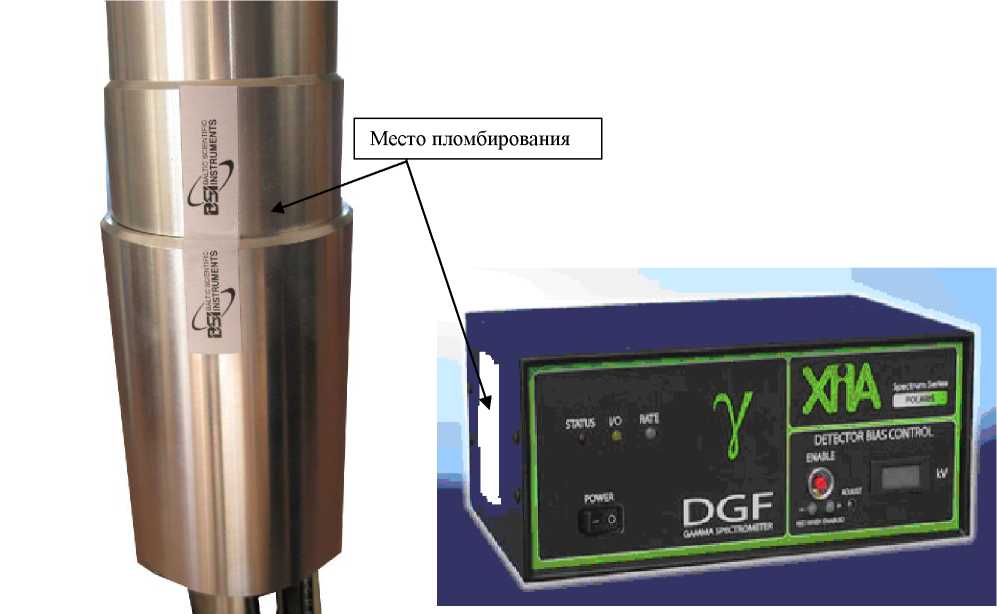

Вид спектрометра и места пломбирования

Программное обеспечение

предназначено для считывания со спектрометрического устройства и обработки гамма-спектров, определение радионуклидного состава источника и расчёта его активности.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.

Технические характеристики

Диапазон регистрируемых энергий гамма-излучения, МэВ

от 0,05 до 3,0

0,1

Интегральная нелинейность функции преобразования в диапазоне энергий, %, не более

Энергетическое разрешение для энергии 1,33 МэВ, кэВ, не более

Дет.1                                                                                        1,80

Дет.2                                                                                        1,85

Эффективность регистрации в пике полного поглощения в геометрии точечного источника на расстоянии источник-детектор 250 мм для энергии 1,332 МэВ, отн. ед., не менее

Дет.1                                                                                                          1,1-10-4

Дет.2                                                                                             3,6-10-4

Пределы допускаемой относительной погрешности эффективности регистрации геометрии точечного источника на расстоянии источник-детектор 250 мм для энергии 1,33 МэВ, %

Дет.1

Дет.2

Относительная эффективность регистрации в пике полного поглощения для энергии 1,33 МэВ относительно сцинтилляционного детектора NaI(Tl) 3x3", %, не менее

Дет.1

Дет.2

Эффективность регистрации в пике полного поглощения в геометрии сосуда Маринелли 1 л с водоэквивалентной матрицей для энергии 1,33 МэВ, отн. ед., не менее

Дет.1                                                                                                   1,8-10-3

Дет.2                                                                                   6,0 40’3

Пределы допускаемой относительной погрешности эффективности регистрации в геометрии сосуда Маринелли 1 л с водоэквивалентной матрицей для энергии 1,33 МэВ, %

Дет.1

Дет.2

Максимальная входная статистическая загрузка, не менее, с-1

Время установления рабочего режима спектрометра, не более, мин

Время непрерывной работы спектрометра, не менее, ч

Нестабильность характеристики преобразования за время непрерывной рабо- ± 2 ты (временная нестабильность), %

Питание осуществляется от сети переменного тока:

- напряжение, В                                                          от 187 до 242

- частота, Гц                                                               от 47 до 53

Потребляемая мощность, В • А, не более                                      20

Габаритные размеры (длина х ширина х высота), мм, не более:

- БД                                                                      1330x720x660

- устройство спектрометрическое Polaris                                       5250x 180x90

- измеритель уровня жидкого азота Liquid Nitrogen Monitor                100x150x60

Масса, кг, не более

- БД

- устройство спектрометрическое Polaris

- измеритель уровня жидкого азота Liquid Nitrogen Monitor

Рабочие условия применения:

- температура окружающего воздуха, °С

- относительная влажность, %

- атмосферное давление, кПа

Средняя наработка на отказ, ч, не менее                                      20000

Средний срок службы после ввода в эксплуатацию, лет, не менее             2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики в левом верхнем углу и на корпус БД методом офсетной печати.

Комплектность

Поверка

осуществляется в соответствии с разделом «Методика поверки» документа «Спектрометр энергии гамма-излучения СЕГ РКГ-2. Руководство по эксплуатации» bsi1.179.001РЭ, утверждённым ФГУП «ВНИИФТРИ» 06 июня 2011 г.

Основное поверочное оборудование:

- эталонные источники радионуклидные фотонного излучения метрологического назначения закрытые типа ИМН-Г (активность 103 ^ 105 Бк и погрешность ± 6 % (Р=0,95));

Сведения о методах измерений

Сведения отсутствуют.

Нормативные документы

1. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».

2. ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерений основных параметров».

3. ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».

Рекомендации к применению

- осуществление деятельности в области охраны окружающей среды;

- осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях;

- выполнение работ по обеспечению безопасных условий и охраны труда;

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
