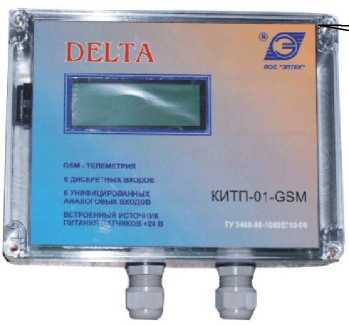

Измерители силы постоянного тока КИТП-01

Назначение

Измерители электрических потенциалов БИП-01 (далее по тексту - измерители) предназначены для измерения напряжения постоянного тока.

Описание

Принцип работы измерителей основан на методе измерения поляризационного потенциала с помощью коммутации вспомогательного электрода по ГОСТ 9.602-2005 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии».

Измерители используются для измерения суммарного (с омической составляющей) и поляризационного (без омической составляющей) потенциалов подземных сооружений, находящихся под действием катодной защиты и передачи на диспетчерский пункт по каналу сотовой связи GSM значений суммарного и поляризационного потенциала на газопроводе.

Измерения потенциалов проводятся на специально оборудованных контрольно-измерительных пунктах с установленными:

- медносульфатным электродом сравнения (измерительный электрод «ИЭ»),

- датчиком электрохимического потенциала (вспомогательный электрод «ВЭ»).

Результатом измерения суммарного потенциала является среднее значение потенциала между подземным сооружением «С» и измерительным электродом «ИЭ» на интервале 100 миллисекунд во время замкнутого состояния вспомогательного электрода. Измерения проводятся с периодом 16 секунд и используются для вычислений средних значений суммарного и поляризационного потенциала подземного сооружения за сутки.

Программное обеспечение

Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.

Измерители имеют внешнее и встроенное программное обеспечение.

Внешнее ПО «GSM Monitor» устанавливается на персональный компьютер и предназначено для сбора информации с измерителей, хранения и представления пользователю в удобном виде.

ПО «GSM Monitor» не является метрологически значимым, поскольку обеспечивает только отображение данных, поступающих от измерителей, без какой-либо математической обработки или преобразования.

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью измерителя.

Таблица 1 - Характеристики программного обеспечения (ПО)

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.

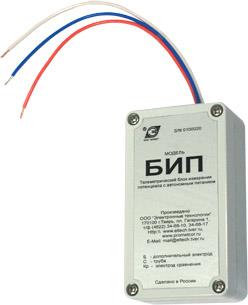

Рисунок 1 - Внешний вид измерителей БИП-01

Технические характеристики

Диапазон измеряемой величины, а также предел допускаемой основной погрешности измерений приведены в таблице 2.

Таблица 2 - Диапазон измерения и предел допускаемой основной погрешности

Общие технические характеристики измерителей:

1) Электропитание должно осуществляться от двух литиевых батарей с выходным напряжением +3,6 В.

2) Мощность, потребляемая по цепи электропитания, не более 0,5 мВт, в режиме связи не более 1 Вт.

3) Габаритные размеры (длина х ширина х высота):

габаритные размеры измерителя должны быть не более 180 x 63 x 40 мм

4) Масса измерителя с упаковкой не должна превышать 0,4 кг;

5) Нормальные условия применения:

- температура окружающего воздуха (20 ± 5) °С;

- относительная влажность воздуха от 30 % до 80 %;

- атмосферное давление от 84 до 106,7 кПа (от 630 до 795 мм рт. ст.).

6) Рабочие условия применения:

- температура окружающего воздуха от минус 40 до плюс 45 °С;

- относительная влажность воздуха не более 90 % при плюс 30 °С;

Знак утверждения типа

наносят на табличку измерителя методом термопечати или трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки приведён в таблице 3.

Таблица 3 - Комплектность

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации 4859-010-10805710-11 РЭ.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

4859-010-10805710-11 ТУ «Измеритель электрических потенциалов БИП-01. Технические условия»
