Анализаторы водорода и горючих газов ИнтеГаз
| Номер в ГРСИ РФ: | 48329-11 |
|---|---|
| Производитель / заявитель: | ЗАО "Интера", г.Москва |
Для определения объемной доли водорода и объемной доли горючих газов (в пересчете на оксид углерода, далее просто горючих газов) в равновесной газовой фазе над поверхностью трансформаторного масла в маслонаполненном энергетическом оборудовании.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48329-11 |
| Действует | по 08.12.2026 |
| Наименование | Анализаторы водорода и горючих газов |
| Модель | ИнтеГаз |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6d19aee0-c4c1-c6cd-b3e8-84cb889086f4 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4215-002-59125754-10 |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | 17.08.2012 Изменения в описании типа |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 08.12.2016 |
| Номер сертификата | 44585 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 563 п. 01 от 17.08.2012Приказ 6369 от 08.12.11 п.11 |
Производитель / Заявитель
АО «Интера», РОССИЯ, г.Москва
Россия
ул.Шоссейная, д 1-к
Поверка
| Методика поверки / информация о поверке | МП 48329-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
1 год и 6 месяцев
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 690 (99%) |
| Неуспешных поверок (СИ непригодно) | 4 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
48329-11: Описание типа
2021-48329-11.pdf
|
Скачать | 744.8 КБ | |
|
48329-11: Методика поверки
2018-mp48329-11.pdf
|
Скачать | 848.1 КБ |
Описание типа
Назначение
Анализаторы водорода и горючих газов «ИнтеГаз» предназначены для определения объемной доли водорода и горючих газов (в пересчете на оксид углерода), растворенных в трансформаторном масле, в маслонаполненном энергетическом оборудовании.
Описание
Принцип действия анализаторов водорода и горючих газов «ИнтеГаз» заключается в извлечении газов, растворенных в трансформаторном масле в газовую фазу с последующим определением водорода с помощью полупроводникового МДП сенсора, суммы горючих газов с помощью электрохимического сенсора.
МДП сенсор представляет собой полупроводниковый чувствительный элемент со структурой типа металл-диэлектрик-полупроводник (МДП), емкость которого изменяется в зависимости от количества водорода, попадающего на поверхность металлического электрода.
Принцип действия электрохимического сенсора основан на протекании химической реакции в электролитической ячейке, в результате реакции в растворе электролита возникает электрический ток, которой пропорционален содержанию горючих газов в пробе. Сигнал с электрохимического датчика рассчитывается и выдается в пересчете на оксид углерода.
В анализаторе также предусмотрена индикация относительной влажности масла (в растворенной и несвязанной форме) с помощью диэлькометрического тонкопленочного сенсора.
Конструктивно анализатор водорода и горючих газов «ИнтеГаз» выполнен в едином корпусе из нержавеющей стали. Внутри корпуса расположены электромагнитный насос, пробоотборный блок, газовая схема, сенсоры, электронная плата и блок питания. На передней панели анализаторов исполнения 2 расположена панель визуализации, обеспечивающая вывод текущей информации о результатах измерений и о функционировании анализатора. Силовые и интерфейсные кабели заводятся в анализатор через герметизированные кабельные вводы, расположенные на нижней части корпуса анализатора. Заземление анализатора выполняется с помощью резьбового соединения, расположенного в нижней части корпуса анализатора.
Анализаторы устанавливают в непосредственной близости от объекта контроля (маслонаполненное оборудование - трансформаторы, автотрансформаторы, шунтирующие реакторы и др.). Проба масла по трубным линиям, подключенным к входному и выходному штуцерам прибора, с помощью встроенного электромагнитного насоса, прокачивается из объекта контроля через термостатируемое устройство пробоотбора анализатора, где растворенные газы извлекаются в газовую фазу. Далее, проба газов последовательно проходит через полупроводниковый и электрохимический сенсоры, сигналы которых пропорциональны содержанию определяемых газов в пробе.
В анализаторах «ИнтеГаз» предусмотрены следующие каналы обмена данными:
- интерфейсы RS-485, RS-232, опционально Ethernet 10/100 Base-TX, радио модем;
- протоколы ModBus RTU, опционально ModBus TCP.
Анализаторы водорода и горючих газов «ИнтеГаз» выпускают в двух модификациях: «ИнтеГаз» и «ИнтеГаз-М», отличающиеся размером корпуса, каждая из которых имеет два исполнения: исполнение 1 - без панели визуализации, исполнение 2 - с панелью визуализации.
Общий вид анализаторов представлен на рисунках 1 - 2.
Схема пломбирования представлена на рисунках 3 - 4.
а) б)

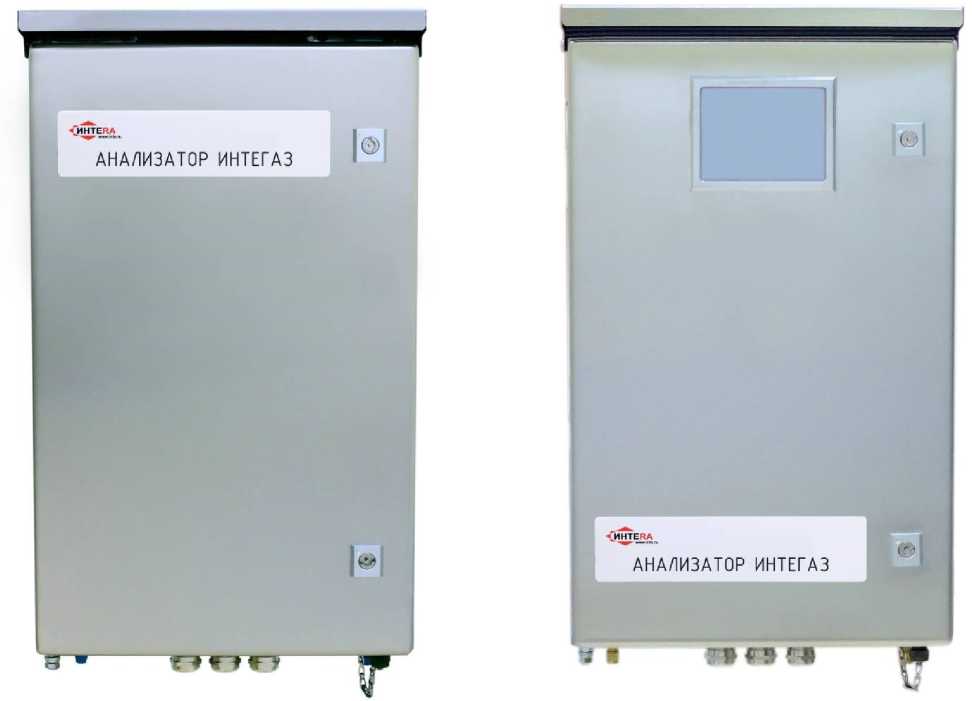

Рисунок 1 - Общий вид анализатора водорода и горючих газов «ИнтеГаз» модификация «ИнтеГаз» исполнение 1 (а), исполнение 2 (б)
в)
г)
Рисунок 2 - Общий вид анализатора водорода и горючих газов «ИнтеГаз» модификация «ИнтеГаз-М» исполнение 1 (в), исполнение 2 (г)

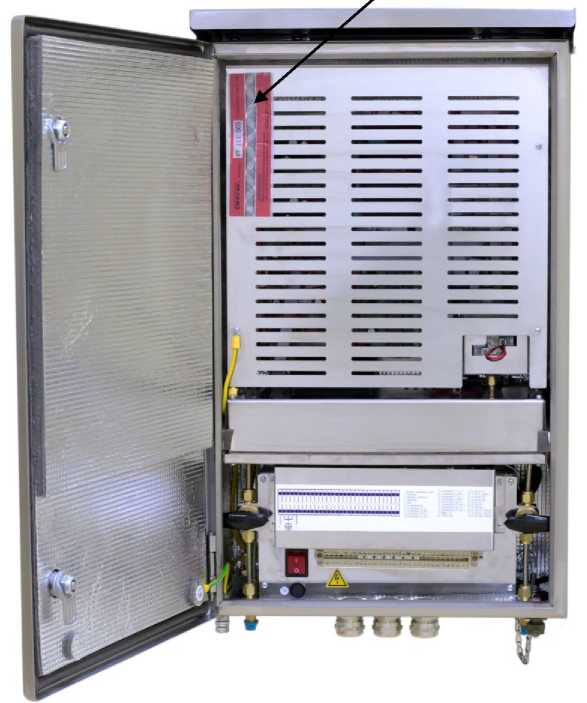

Пломбировочный скотч
Рисунок 3 - Схема пломбирования анализаторов водорода и горючих газов «ИнтеГаз»
модификация «ИнтеГаз»
Пломбировочный скотч
Рисунок 4 - Схема пломбирования анализаторов водорода и горючих газов «ИнтеГаз» модификация «ИнтеГаз-М»
Программное обеспечение
Анализаторы водорода и горючих газов «ИнтеГаз» имеют встроенное программное обеспечение (ПО) «Integaz», специально разработанное производителем и не имеющее средств программирования или изменения метрологически значимых функций, доступных пользователю. Встроенное ПО выполняет следующие функции: преобразование выходного сигнала сенсоров в единицы объемной доли, расчет содержания водорода и суммы горючих газов (в пересчете на СО) в трансформаторном масле, оценка содержания СО, а также оповещение о превышении заданных порогов содержания определяемых компонентов. Полученная измерительная информация передается по каналам обмена данными на внешние устройства (персональный компьютер, системы верхнего уровня) и отображается на панель визуализации (для анализаторов исполнения 2). Внешнее ПО «InteSoft» устанавливается на ПК и служит для визуализации измерительной информации, передаваемой по каналам обмена данными и не имеет средств воздействия на метрологически значимую часть встроенного ПО.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «высокий» по Р.50.2.077 - 2014 (электронный блок анализатора защищен пломбированием, программное обеспечение, входящее в комплект поставки не позволяет просматривать и вносить изменения в метрологически значимую часть).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
|
Идентификационные данные (признаки) |
Значение |
|
Встроенное ПО | |
|
Идентификационное наименование ПО |
«Integaz» |
|
Номер версии (идентификационный номер ПО), не ниже |
не ниже 40000 |
|
Цифровой идентификатор ПО (только для версии 40000) |
8F5D4C81 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC-32 |
|
Внешнее ПО | |
|
Идентификационное наименование ПО |
«InteSoft» |
|
Номер версии (идентификационный номер ПО), не ниже |
не ниже 1.0.0.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений (в газовой фазе) об. доля, млн-1: - водорода (Н2) - горючих газов (в пересчете на СО) |
от 0 до10000 от 0 до 10000 |
|
Пределы допускаемой погрешности измерений объемной доли определяемых компонентов, %: - приведенной к верхней границе диапазона, в диапазоне от 0 до 100 млн-1 включ. - относительной, в диапазоне св. 100 до 10000 млн-1 включ. |
±10 ±10 |
|
Диапазон показаний объемной доли газов, растворенных в трансформаторном масле*, об. доля, млн-1: - водорода - горючих газов (в пересчете на СО) |
от 0 до 5000 от 0 до 10000 |
|
* В пересчете на масло марки ГК (в соответствии с отраслевым стандартом СТО 56947007-29.180.094-2011) | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время выхода на режим, ч, не более |
6 |
|
Длительность цикла анализа, ч, не более |
3 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Электрическое питание: - напряжение переменного тока, В - частота переменного тока, Гц |
220 (-15/+10) 50±2 |
|
Габаритные размеры, мм, не более: - модификация «ИнтеГ аз» - высота - ширина - длина - модификация «ИнтеГ аз-М» - высота - ширина - длина |
680 392 240 460 392 240 |
|
Масса, кг, не более - модификация «ИнтеГ аз» - модификация «ИнтеГ аз-М» |
40 30 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность (без конденсации), %, не более - атмосферное давление, кПа |
от -60 до +40 98 от 84 до 106 |
|
Параметры преобразования измеренных значений в выходной цифровой сигнал: - вид выходного кода - число разрядов кода - цена единицы наименьшего разряда кода |
Float (IEEE 754) 4 байта 7,45 •Ю-9 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ 1 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP54 |
|
Группа механического исполнения по ГОСТ 17516.1-90 |
М6 |
|
Средняя наработка анализатора на отказ, ч, не менее |
60000 |
Знак утверждения типа
наносится на титульные листы Паспорта, Руководства по эксплуатации типографским способом и на паспортную табличку анализатора, закрепленную на корпусе анализатора с левой стороны внизу.
Комплектность
Таблица 4 - Комплектность анализаторов водорода и горючих газов «ИнтеГаз»
|
Наименование |
Обозначение |
Кол-во |
|
1 |
2 |
3 |
|
Анализатор «ИнтеГаз» |
- |
1 |
|
Комплект эксплуатационной документации: |
- |
1 компл. |
|
Ведомость эксплуатационных документов |
020.07.43 ВЭ |
1 |
|
Руководство по эксплуатации |
020.07.43 РЭ |
1 |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
Руководство оператора |
020.07.43 И3 |
1 |
|
Паспорт |
020.07.43 ПС |
1 |
|
Формуляр |
020.07.43 ФО |
1 |
|
Методика поверки |
МП 48329-11 с изменением № 1 |
1 |
|
Ведомость ЗИП |
020.07.43 ЗИ |
1 |
|
Описание протокола ModBus RTU/TCP |
020.07.43 ОП |
1 |
|
Лист гарантийного обслуживания |
- |
1 |
|
Свидетельство о первичной поверке |
- |
1 |
|
Комплект ЗИП |
- |
1 компл. |
|
Комплект монтажных частей |
- |
1 компл. |
|
Схема электрическая подключений |
020.06.77 Э5 |
1 |
|
Монтажный чертеж |
020.06.77 МЧ |
1 |
|
Примечание - ПО «InteSoft» и документация в электронном виде в формате PDF, поставляется на CD (DVD) диске, входящем в комплект поставки. | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.578-2014 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 26.51.53-002-59125754-2017. Анализатор водорода и горючих газов «ИнтеГаз».
Технические условия.
