Рабочие эталоны 1-го разряда - генераторы нулевого воздуха TEI мод. 1160

Назначение

Рабочие эталоны 1-го разряда - генераторы нулевого воздуха TEI модели 1160 (далее - генераторы) предназначены для воспроизведения размера единицы массовой концентрации определяемых примесей в нулевом воздухе.

Описание

Принцип действия генератора - очистка атмосферного воздуха при помощи системы фильтров и катализаторов.

Генератор состоит из следующих узлов:

- встроенный компрессор;

- система охлаждения, фильтры и осушитель мембранный (или регенеративный) для удаления влаги;

- система фильтров для удаления атмосферных загрязнителей состоящая из трех модулей, которые могут наполняться следующими материалами:

1) пурафил для удаления оксидов азота (NO, NO2);

2) уголь для удаления озона (О3), диоксида серы (SO2), ароматических углеводородов;

3) аскарит для удаления диоксида углерода (СО2);

4) дриерит для удаления влаги;

- печь с катализатором для удаления метана(СН4) и оксида углерода (СО).

- регулятор давления.

Встроенный компрессор осуществляет забор воздуха из атмосферы и предварительную очистку от механических примесей. Воздух, выходящий из компрессора и имеющий в результате сжатия повышенную относительную влажность, охлаждается в системе охлаждения, конденсат отделяется и удаляется из прибора.

Удаление атмосферных загрязнителей осуществляется при помощи системы фильтров. Далее воздух поступает в каталитическую печь, где происходит удаление углеводородов и оксидов углерода, а затем на выход через регулятор давления.

На передней панели генератора расположены: дисплей, регулятор давления, сетевой выключатель питания, ротаметр.

На задней панели генератора расположены: разъем сети питания 230 В; выходной штуцер для нулевого газа, штуцера для отвода влаги.

Задание температуры печи и давления воздуха на выходе генератора проводится в ручном режиме.

Конструктивно генератор представляет собой одноблочный прибор.

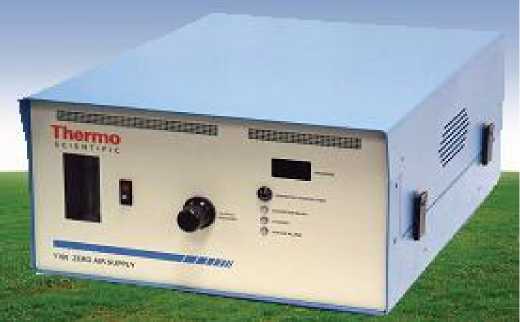

Внешний вид генератора приведен на рисунке 1.

Рис.1. Внешний вид генератора нулевого воздуха TEI модели 1160.

Технические характеристики

1 Метрологические характеристики генератора нулевого воздуха приведены в таблице 1.

Таблица 1.

_                               . „ „ Л • С

Примечание:                      * С = Сизм + 0 100м ,

где Сизм — наибольшее допускаемое значение массовой концентрации примеси в нулевом воздухе на выходе генератора при его испытаниях (поверке), мг/м3;

Л0 - границы относительной погрешности измерений объемной доли примеси в нулевом воздухе на выходе генератора (при Р=0,99) при его испытаниях (поверке) на комплексах эталонной аппаратуры, входящих в состав ГЭТ 154-01, %.

Массовая концентрация определяемой примеси в нулевом воздухе указана при наличии в составе генератора полного комплекта фильтров и печи.

**характеристика установлена только при применении генератора с фильтром заполненным сорбентом Аскарит.

2 Объемный расход воздуха на выходе генератора при давлении 275 кПа, дм3/мин

от 0 до 20;

3 Пределы допускаемой абсолютной погрешности поддержания давления в течение 8 ч непрерывной работы                                                          ± 25 кПа;

4 Температура точки росы влаги на выходе генераторов                       минус 30 оС;

5 Время прогрева, мин, не более                                                        30;

6 Габаритные размеры, мм, не более: длина - 430; ширина - 465; высота - 315;

7 Масса, кг, не более                                                                      35;

8 Питание генератора осуществляется от сети переменного тока напряжением (230 ± 23) В с частотой (50 ± 1) Гц;

9 Потребляемая мощность, В^А, не более: 1300;

10 Средняя наработка на отказ, ч: 5600;

11 Средний срок службы, лет, не менее: 8;

12 Условия эксплуатации:

- температура окружающей воздуха от 15 до 25 °С;

- относительная влажность от 30 до 80 %;

- атмосферное давление от 84 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа наносится на корпус генераторов и на титульный лист Руководства по эксплуатации.

Комплектность

В комплект поставки калибраторов входят:

1. Рабочий эталон 1-го разряда — генератор нулевого воздуха TEI модели 1160     1 шт.

2. Руководство по эксплуатации (с дополнением)                                   1 экз.

3. Методика поверки МП-242-1203-2011                                          1 экз.

Поверка

осуществляется по документу МП-242-1203-2011 «Рабочие эталоны 1-го разряда - генераторы нулевого воздуха TEI модели 1160. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИ-ИМ им. Д.И. Менделеева» 03.05.2011 г.

Основные средства поверки

- эталонные установки, входящие в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-01;

- эталон сравнения - газовая смесь в баллоне под давлением O2/N2 (синтетический воздух) -Хд. 2.706.136-ЭТ41 по ГОСТ 8.578-2008;

- калибратор расхода газа Cal=Trak SL-800 (№ 37946-08 в Госреестре СИ РФ), диапазон измерений расхода газа от 0,002 до 50 дм3/мин, пределы допускаемой относительной погрешности ±0,2 %.

Сведения о методах измерений

методика измерений приведена в документе «Рабочие эталоны 1-го разряда - генераторы нулевого воздуха TEI модели 1160. Руководство по эксплуатации».

Нормативные документы

1 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

2 Техническая документация фирмы - изготовителя.

Рекомендации к применению

обеспечение единства измерений средства измерений, к которому установлены обязательные требования.
