48337-11: ALEXYS Хроматографы жидкостные - Производители, поставщики и поверители

Хроматографы жидкостные ALEXYS

Номер в ГРСИ РФ: 48337-11
Категория: Хроматографы
Производитель / заявитель: Фирма "Antec Leyden BV", Нидерланды
Скачать
48337-11: Описание типа СИ Скачать 783.2 КБ
Свидетельство об утверждении типа СИ Открыть ...
Заказать
Поставщик: ЗАО СКБ "ХРОМАТЭК"
Хроматографы жидкостные ALEXYS поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для количественного химического анализа органических и неорганических веществ.

Информация по Госреестру

Основные данные
Номер по Госреестру 48337-11
Наименование Хроматографы жидкостные
Модель ALEXYS
Технические условия на выпуск тех.документация фирмы
Класс СИ 31.01
Год регистрации 2011
Страна-производитель  Нидерланды
Центр сертификации СИ
Наименование центра ГЦИ СИ ВНИИМ
Адрес центра 198005, г.С.-Петербург, Московский пр., 19
Руководитель центра Ханов Николай Иванович
Телефон (8*812) 251-76-01
Факс 113-01-14
Информация о сертификате
Срок действия сертификата 08.12.2016
Номер сертификата 44594
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 6369 от 08.12.11 п.20
Производитель / Заявитель

Фирма "Antec Leyden BV", Нидерланды

 Нидерланды

Industrieweg 12, 2382 NV Zoeterwoude, The Netherlands

Поверка

Методика поверки / информация о поверке МП 48337-11
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 1
Найдено поверителей 1
Успешных поверок (СИ пригодно) 1 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

48337-11: Описание типа СИ Скачать 783.2 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение и средства измерений

Хроматографы жидкостные ALEXYS предназначены для количественного химического анализа органических и неорганических веществ.

Описание

Жидкостный хроматограф ALEXYS имеет блочную конфигурацию и состоит из детектора с электрохимическим принципом действия DECADE II, одного или нескольких насосов LC 110 S, автоматического дозатора проб AS 110 и органайзера исполнения OR 110 или OR 100.

В состав детектора могут входить измерительные ячейки, различающиеся материалом рабочего электрода и типом электрода сравнения. Рабочий электрод может быть изготовлен из стеклографита (маркируется GC), золота (маркируется Au), платины (маркируется Pt), серебра (маркируется Ag) или меди (маркируется Cu). В качестве электрода сравнения может выступать водородный (маркируется HyREF) или хлорсеребряный электроды. Контакт между хлорсеребряным электродом сравнения и подвижной фазой может осуществляться либо через солевой мостик (такой тип ячейки имеет маркировку sb) или напрямую (тип ячейки имеет

маркировку ISAAC), в последнем случае в подвижную фазу добавляется хлорид калия.

Детектор имеет интегрированный термостат, в котором размещаются измерительная ячейка детектора и разделительная колонка.

Органайзер в составе хроматографа предназначен для размещения насосов и электрического подключения всех блоков жидкостного хроматографа, в результате чего для подключения блочного хроматографа к электропитанию требуется только один кабель. Органайзер имеет встроенный мембранный дегазатор и демпфер пульсаций.

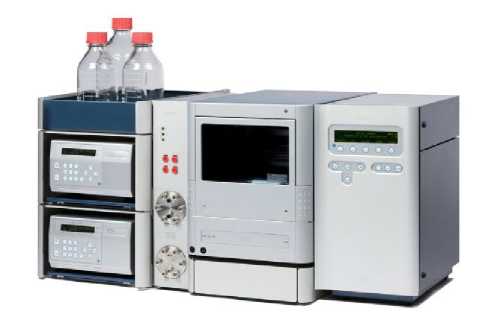

Внешний вид хроматографа жидкостного ALEXYS приведен на рисунке 1.

Программное обеспечение

Управление жидкостным хроматографом, сбор и обработка данных осуществляется с помощью программного обеспечения Clarity.

Управление всеми режимами и функциями хроматографа и обработка результатов анализа осуществляется с помощью компьютера с использованием внешнего программного обеспечения, разработанного фирмой-изготовителем специально для количественного химического анализа органических и неорганических веществ.

Идентификационные данные программного обеспечения приведены в таблице 1:

Таблица 1.

Наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Clarity

3.0.3.358

034FFD996A27CBCA57B87D4BF AA8EB90526D1598

SHA 1

Программное обеспечение Clarity не оказывает влияния на метрологические характеристики ВЭЖХ системы ALEXYS, т.к. предназначено для управления прибором и обработки полученной информации об анализируемых объектах в лабораторных условиях и не используется при выполнении системой анализа этих объектов.

Уровень защиты ПО от несанкционированного доступа - «А» согласно МИ 3286-2010.

Технические характеристики

Наименование характеристики

Значение характеристики

Предел детектирования (по фенолу), г/см3

5П0-10

Предел допускаемого значения СКО выходного сигнала, % - по высоте и площади пика - по времени удерживания

3

1

Относительное изменение выходного сигнала по площади пика за 8 часов непрерывной работы, %, не более - по высоте и площади пика - по времени удерживания

±3

±3

Диапазон скорости потока элюента, мл/мин

0,001 - 9,999 мл/мин

Максимальное давление элюента, МПа

70 (до 5 мл/мин); 40 (до 10 мл/мин)

Диапазон температуры термостата колонок, интегрированного в детектор DECADE, оС

от 7 °C выше окружающей среды до +45 °C

Допускаемое отклонение от заданной температуры, оС, не более

± 0,1

Диапазон дозируемых автодозатором объемов, мкл

1 - 5000

Габаритные размеры детектора, см

- глубина

- ширина

- высота

44

22

44

Масса детектора, кг

14

Габаритные размеры автодозатора, см

30 x 51 x 36

Масса автодозатора, кг

19

Параметры электропитания хроматографа от сети переменного тока

110-240 В, 50/60 Гц

Потребляемая мощность, кВ •А, не более

0,2

Наработка на отказ, не менее, ч

8 800

Условия эксплуатации:

Диапазон температуры окружающей среды 10 - 40 оС Относительная влажность 20 - 80 %

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной печати и на фирменную планку прибора фотохимическим методом.

Комплектность

В комплект поставки входят:

- насос LC 110S;

- детектор электрохимический DECADE II с интегрированным термостатом колонок;

- автоматический дозатор AS 100, AS 110;

- ручной дозатор типа Rheodyne;

- органайзер OR 100, OR 110;

- прочие устройства - смесители, устройства промывки плунжера насоса, переключающие краны.

Поверка

осуществляется по методике поверки МП 48337-11 «Хроматографы жидкостные ALEXYS. Методика поверки», утвержденной ГЦИ СИ ФГУП “ВНИИМ им. Д.И.Менделеева” в сентябре 2011 г. Основные средства поверки: ГСО 7355-97 состава фенола, массовая концентрация фенола 0,1 г/дм3; ацетонитрил для жидкостной хроматографии, ТУ 6-09-14-2167-84; вода деионизированная с удельной электропроводимостью не более 3 мкСм/см.

Сведения о методах измерений

Методики измерений изложены, например, в следующих нормативных документах:

1. ЦВ 3.13.19 -2004. ФР 1.31.2004.01232. Методика выполнения измерений массовой концентрации фенола, крезолов, 2,6 - ксиленола в пробах питьевых, природных и сточных вод. Метод высокоэффективной жидкостной хпроматографии.

2. МВИ N 35-02 Методика выполнения измерений массовой доли НДМГ в моче методом ионной хроматографии с амперометрическим детектированием

3. МВИ N 36-02 Методика выполнения измерений массовой доли НДМГ в крови методом ионной хроматографии с амперометрическим детектированием

4. ГОСТ Р 51880-2002 Кофе растворимый. Определение массовых долей свободных и общих углеводов. Метод высокоэффективной анионообменной хроматографии

5. Фармакопейные статьи, например: «Framycetin sulphate», European Pharmacopoeia, 6.0, (2008) 1947-1949; «Neomycin sulphate», European Pharmacopoeia, 6.0, (2008) 2487-3489.

Нормативные документы

Техническая документация фирмы «Antec Leyden BV», Нидерланды

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции (пищевых продуктов, лекарственных препаратов) установленным законодательством Российской Федерации обязательным требованиям;

- при осуществлении деятельности по охране окружающей среды.
