Калибраторы кажущихся зарядов ГКИ-2 (GKI-2)
| Номер в ГРСИ РФ: | 48363-11 |
|---|---|
| Производитель / заявитель: | ООО "Димрус", г.Пермь |
Калибраторы кажущихся зарядов «ГКИ-2» («GKI-2») (далее по тексту- калибраторы) предназначены для воспроизведения тестовых фиксированных зарядов с фиксированной частотой следования при проведении калибровки измерителей частичных разрядов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48363-11 |
| Действует | по 06.10.2026 |
| Наименование | Калибраторы кажущихся зарядов |
| Модель | ГКИ-2 (GKI-2) |
| Приказы |
№859 от
06.05.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6cf41244-1b7a-c4d5-e478-2190fcda2b37 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4229-014-60715320-2011 |
| Класс СИ | 34.01.05 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 06.12.2016 |
| Номер сертификата | 44625 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6360 от 06.12.11 п.28 |
Производитель / Заявитель
ООО «Димрус», РОССИЯ, 614500, Пермский край, м.о. Пермский, д. Ванюки, взд. Шоссейный, д. 2, офис 2215
Россия
614000, ул.Кирова, 70, офис 403, Тел. +7(342)212-23-18, Факс 212-84-74, www.dimrus.ru, E-mail: dimrus@dimrus.ru
Поверка
| Методика поверки / информация о поверке | 4229-014-60715320-2011 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 547 (99%) |
| Неуспешных поверок (СИ непригодно) | 4 (1 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
48363-11: Описание типа
2016-48363-11.pdf
Файл устарел
|
Скачать | 122.2 КБ | |
|
48363-11: Методика поверки
2021-mp48363-11.pdf
Файл устарел
|
Скачать | 122.4 КБ | |
|
48363-11: Описание типа
2016-48363-11-1.pdf
|
Скачать | 122.2 КБ | |
|
48363-11: Описание типа
2026-48363-11.pdf
|
Скачать | 155.1 КБ | |
|
48363-11: Методика поверки
2021-mp48363-11-1.pdf
|
Скачать | 122.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Калибраторы кажущихся зарядов «ГКИ-2» («GKI-2») (далее по тексту- калибраторы) предназначены для воспроизведения тестовых фиксированных зарядов с фиксированной частотой следования при проведении калибровки измерителей частичных разрядов.
Описание
Принцип действия калибратора основан на формировании фиксированных электрических импульсов путем заряда встроенной, расчетной, выходной емкости с последующим разрядом через встроенную расчетную нагрузку во внешнюю цепь.
Калибратор генерирует на выходе импульсы, соответствующие фиксированному кажущемуся заряду.
Функционально калибратор состоит из измерительного модуля, содержащего электрические плата, BNC Т- Connector, аккумулятор и BNC Терминатор (сопротивлением 50 Ом). Модуль выпускается в пластмассовом неразъёмном корпусе, предназначенном для защиты электронных плат от механических повреждений и предохранения от воздействия пыли и водяных струй.
На передней панели калибратора расположены:
- жидкокристаллический дисплей для отображения информации;
- клавиатура управления (четыре кнопки).
Разъем калибратора предназначен для подключения измерительной цепи, имеющей стандартное сопротивление 50 Ом.
В калибраторе предусмотрены два режима работы:
- автоматическая генерация импульсов;
- ручная установка параметров калибратора: время работы генератора до автоматического отключения после последнего нажатия клавиш, время отключения подсветки экрана, контрастность экрана.
Программное обеспечение (ПО)
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО.
Встроенное ПО управляет настройками интерфейса калибратора и предназначено исключительно для удобства работы с калибратором.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное |
Микро-программа |
1.05 |
A433D015 |
CRC-32 |
Операционная система, имеющая оболочку, доступную пользователю, отсутствует.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Программное обеспечение калибраторов может быть установлено или переустановлено
только на предприятии-изготовителе с использованием специальных программно-технических устройств.

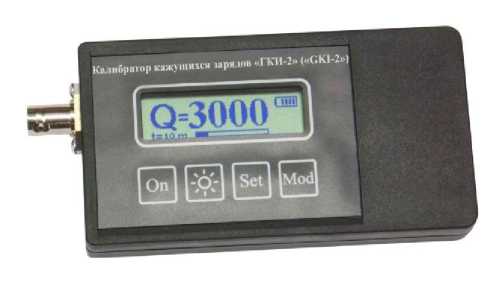

Общий вид калибраторов кажущихся зарядов «ГКИ-2» («GKI-2»)
Технические характеристики
Метрологические и технические характеристики приведены в таблице 1
Таблица 1
|
Характеристика |
Значение |
|
Значение воспроизводимого кажущегося заряда, пКл |
3000 |
|
Пределы допускаемой относительной погрешности при воспроизведении кажущегося заряда, % |
±10 |
|
Время нарастания фронта импульса, не более, нс |
5,5 |
|
Частота следования импульсов, кГц |
24 |
|
Пределы допускаемой абсолютной погрешности при измерении частоты следования импульсов, кГц |
±2,4 |
|
Длительность импульса, не более, нс |
33 |
|
Г абаритные размеры, мм |
(140±5)х(65±5)х(25±5) |
|
Масса, кг |
0,3±0,2 |
|
Электропитание |
встроенные аккумуляторы, заряжаемый от сети переменного тока напряжением (220±22) В, частотой 50±1 Гц при нормах качества по ГОСТ 13109; сеть переменного тока напряжением (220±22) В, частотой (50±0,5) Гц при нормах качества по ГОСТ 13109 |
|
Средний срок службы, лет, не менее |
3 |
|
Характеристика |
Значение |
|
Рабочие условия применения: температура окружающего воздуха, °C относительная влажность воздуха, %, не более атмосферное давление, кПа |
от минус 20 до плюс 50 98 при 25 °С от 84 до 106,7 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист формуляра и руководства по эксплуатации типографским способом, на лицевую панель калибратора - в виде наклейки с помощью плёнки самоклеющейся ORACAL 641.
Комплектность
В комплект калибратора входят составные части, принадлежности и документация, приведенные в таблице 2.
Таблица 2 - Комплектность________________________________________________
|
Наименование |
Количество, шт. |
|
Калибратор кажущихся зарядов «ГКИ-2» («GKI-2») |
1 |
|
Блок сетевого питания |
1 |
|
Кабель соединительный |
1 |
|
BNC Терминатор (сопротивлением 50 Ом) |
2 |
|
Аккумулятор GP 1600AAHC |
2 |
|
BNC Т- Connector |
1 |
|
Формуляр |
1 |
|
Методика поверки |
1 |
|
Руководство по эксплуатации |
1 |
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации 4229-014-60715320-2011 РЭ.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ Р 52319-2005 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1 Общие требования»
ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний»
ТУ 4229-014-60715320-2011 «Калибраторы кажущихся зарядов «ГКИ-2» («GKI-2»)». Технические условия»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
