Аттенюаторы ступенчатые R&S RSC

Номер в ГРСИ РФ: 48368-11
Категория: Аттенюаторы
Производитель / заявитель: Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
Скачать
48368-11: Описание типа СИ Скачать 871.1 КБ
Свидетельство об утверждении типа СИ Открыть ...
Заказать
Поставщик: ООО «КИП ЭТАЛОН»
Аттенюаторы ступенчатые R&S RSC поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для ослабления уровня высокочастотных электромагнитных колебаний и воспроизведения шкалы отношения мощностей в качестве преобразователей масштабных переменных по ГОСТ Р 8.562-2007. Применяются при исследовании, разработке, производстве радиоэлектронной аппаратуры, а также при поверке и калибровке радиоэлектронных средств измерений.

Информация по Госреестру

Основные данные
Номер по Госреестру 48368-11
Наименование Аттенюаторы ступенчатые
Модель R&S RSC
Технические условия на выпуск тех.документация фирмы
Класс СИ 35.02
Год регистрации 2011
Страна-производитель  Германия
Центр сертификации СИ
Наименование центра ГЦИ СИ Ростест-Москва
Адрес центра 117418, г.Москва, Нахимовский пр-т, 31
Руководитель центра Бас Виталий Николаевич
Телефон (8*095) 332-67-77
Факс 124-99-96
Информация о сертификате
Срок действия сертификата 06.12.2016
Номер сертификата 44630
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 6360 от 06.12.11 п.33
Производитель / Заявитель

Фирма "Rohde & Schwarz GmbH & Co. KG", Германия

 Германия

Muhldorfstrasse 15 D-81671 Munchen Postfach 801469 D-81614 Munchen Тел. 44989 41 29 137 11, факс 44989 41 29 137 77, E-mail: customersupport@rohde-schwarz.com

Поверка

Методика поверки / информация о поверке МП РТ 1613-2011
Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 370
Найдено поверителей 25
Успешных поверок (СИ пригодно) 367 (99%)
Неуспешных поверок (СИ непригодно) 3 (1%)
Актуальность информации 24.03.2024

Поверители

Скачать

48368-11: Описание типа СИ Скачать 871.1 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Аттенюаторы ступенчатые R&S RSC (далее - аттенюаторы) предназначены для ослабления уровня высокочастотных электромагнитных колебаний и воспроизведения шкалы отношения мощностей в качестве преобразователей масштабных переменных по ГОСТ Р 8.5622007.

Аттенюаторы применяются при исследовании, разработке, производстве радиоэлектронной аппаратуры, а также при поверке и калибровке радиоэлектронных средств измерений.

Описание

Принцип действия аттенюаторов основан на ослаблении входного сигнала с помощью коммутируемых резистивных секций. Коммутация секций производится при помощи электромеханического реле.

Конструктивно аттенюаторы выполнены в виде индикаторного блока и встроенных в него или внешне подключаемых модулей с резистивными секциями, модули отличаются частотным диапазоном и шагом ослабления. Управление настройками аттенюатора производится с помощью кнопок на передней панели индикаторного блока с одновременным их отображением на экране, размещенном также на передней панели. Также на передней панели расположены вход и выход для встроенных в блок резистивных секций. На задней панели размещены разъем сетевого питания, разъемы для подключения внешних модулей и интерфейсы дистанционного управления (GPIB, LAN, USB).

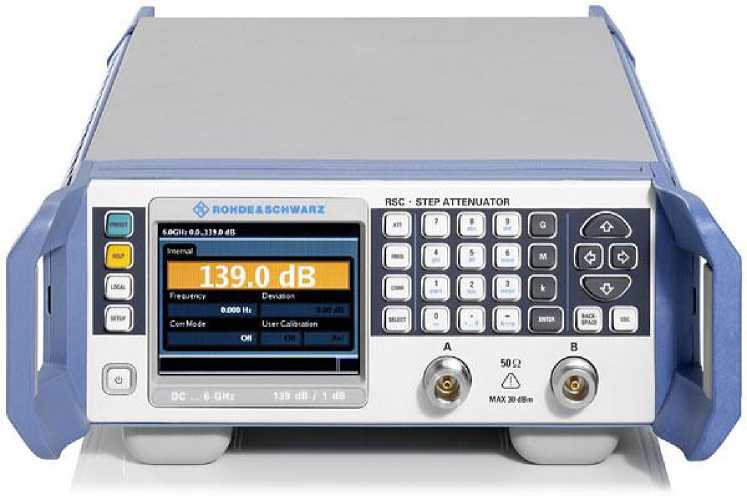

Внешний вид аттенюатора приведён на рисунке 1.

Рисунок 1

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

*

Рисунок 2

* - места пломбировки от несанкционированного доступа

Программное обеспечение

Встроенное программное обеспечение управляет режимами работы и настройками аттенюатора. Выполняемые функции ПО: вывод информации о состоянии прибора на экран, определение команд пользователя путем опроса клавиатуры передней панели или интерфейса дистанционного управления, управление настройками прибора в соответствии с полученными командами. Защита программного обеспечения от преднамеренных изменений обеспечивается защитой паролем к сервисным функциям, уровень защиты программного обеспечения А по МИ 3286-2010. Программное обеспечение не влияет на метрологические характеристики.

Идентификационные данные ПО приведены в таблице.

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии программного обеспечения

Цифровой идентификатор программного обеспечения

Алгоритм вычисления цифрового идентификатора программного обеспечения

R&S RSC Firmware

R&S RSC Firmware

Версия 01.04

242AD7B7

CRC32

Технические характеристики

Наименование модуля

04; 14

03; 13

05; 15

Z405

Диапазон частот

(0.б) ГГц

(0.б) ГГц

(0.18) ГГц

(0.40) ГГц

Диапазон ослаблений

(0.139,9) дБ

(0.139) дБ

(0.115) дБ

(0.75) дБ

Шаг перестройки ослабления

0,1 дБ

1 дБ

5 дБ

5 дБ

Вносимое ослабление при 0 дБ, не более

2 дБ

2 дБ

3,5 дБ

5 дБ

Тип разъема

N, розетка

N, розетка

N, розетка

2,92 мм, розетка

КСВН входа/выхода, не более

(0.1) ГГц: 1,22

(1.3) ГГц: 1,67

(з.б) ГГц: 1,93

(0.1) ГГц: 1,22

(1.3) ГГц: 1,43

(3.б) ГГц: 1,93

(0.2) ГГц: 1,22

(2.18) ГГц:

1,43

(0.10) ГГц: 1,22

(10.30) ГГц: 1,43

(30.40) ГГц: 1,б7

Пределы допускаемой абсолютной погрешности установки ослабления А без учета частотной коррекции относительно 0 дБ, дБ

(0.1) ГГц: ±(0,2+0,01 х А)

(1.2) ГГц: ±(0,4+0,01 х А)

(2.6) ГГц: ±(0,6+0,013 х А)

(0.5) ГГц: ±(0,6+0,01 х А) (5.10) ГГц: ±(1+0,01 хА) (10.18) ГГц: ±(1+0,013хА)

(0.10) ГГц: ±(0,6+0,01 х А)

(10.30) ГГц: ±(1+0,01 хА)

(30.40) ГГц: ±(2+0,013 х А)

Максимальная мощность входного сигнала

1 Вт

Неповторяемость при переключении, не более

0,02 дБ

Питание:

- напряжение сети, В

220 ± 22

- частота сети, Гц

50.60

Потребляемая мощность, не более, В • А

40

Масса, не более, кг:

5

Габаритные размеры блока, мм:

- длина

250

- ширина

117

- высота

395

Рабочие условия применения:

температура окружающего воздуха, °С

от 5 до 45

относительная влажность воздуха, %

до 80 при 25 °С

атмосферное давление, кПа (мм рт.ст.)

от 60 до 106,7 (от 460 до 800)

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и переднюю панель прибора в месте под инвентарной наклейкой способом наклеивания.

Комплектность

№ п/п

Наименование

Количество

1.

Аттенюатор ступенчатый R&S RSC

1

Опции: модули 03; 04; 05; 13; 14; 15; Z405

По заказу

2.

Руководство по эксплуатации (на русском языке) «Аттенюаторы ступенчатые R&S RSC»

1

3.

Методика поверки

1

Поверка

осуществляется в соответствии с документом «Аттенюаторы ступенчатые R&S RSC. Методика поверки МП РТ 1613-2011», утвержденным ФГУ «Ростест-Москва» в ноябре 2011 г.

Основное поверочное оборудование

Наименование средства поверки

Требуемые технические характеристики средства поверки

Рекомендуемое средство поверки

Пределы измерений

Пределы допускаемой погрешности

1

2

3

4

Вольтметр универсальный

от 1 мВ до 10 В пост. ток

±0,004 %

Вольтметр универсальный В7-78/1

1

2

3

4

Ваттметр поглощаемой мощности

от 300 нВт до 100 мВт, от 0 до 50 ГГц

Нелинейность не более 0,01 дБ

Ваттметр поглощаемой мощности СВЧ NRP-Z56

Анализатор цепей векторный

Коэффициент передачи (0...40) дБ, от 10 МГц до 40 ГГц

±0,1 дБ

Векторный анализатор электрических цепей ZVA40

Сведения о методах измерений

Методы измерений с помощью аттенюаторов ступенчатых R&S RSC приведены в эксплуатационном документе “Аттенюаторы ступенчатые R&S RSC. Руководство по эксплуатации”.

Нормативные документы

Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия.

ГОСТ Р 8.562-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжений переменного тока синусоидальных электромагнитных колебаний».

Рекомендации к применению

Аттенюаторы ступенчатые R&S RSC применяются при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, и в качестве рабочих эталонов при поверке средств измерений.
