Комплексы программно-аппаратные анализа микроструктуры поверхности твердых тел Thixomet
| Номер в ГРСИ РФ: | 48386-11 |
|---|---|
| Производитель / заявитель: | ООО "Тиксомет", г.С.-Петербург |
Для измерения геометрических размеров объектов, оценки качества структуры материалов, сохранения изображений наблюдаемой структуры в электронном и печатном виде (с помощью программного обеспечения). Могут использоваться в области металлографии, материаловедения, гранулометрии и в других областях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48386-11 |
| Действует | по 06.10.2026 |
| Наименование | Комплексы программно-аппаратные анализа микроструктуры поверхности твердых тел |
| Модель | Thixomet |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d18faf68-7028-00c6-12fe-c7b57634da6b |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 440000-001-72417059-2011 |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 06.12.2016 |
| Номер сертификата | 44653 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6354 от 06.12.11 п.06 |
Производитель / Заявитель
ООО "Тиксомет", РОССИЯ, г.С.-Петербург
Россия
196158, Московское шоссе, д.8, лит.А Тел./Факс (495) 552-60-79, E-mail: mail@thixomet.ru, http://www.thixomet.ru
Поверка
| Методика поверки / информация о поверке | МП 26.Д4-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1405
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1401 (100%) |
| Неуспешных поверок (СИ непригодно) | 4 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
48386-11: Описание типа
2016-48386-11.pdf
|
Скачать | 159.9 КБ | |
|
48386-11: Методика поверки
2021-mp48386-11.pdf
|
Скачать | 63.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплексы программно-аппаратные анализа микроструктуры поверхности твердых тел Thixomet (далее по тексту - комплексы) предназначены для измерения геометрических размеров объектов, оценки качества структуры материалов, сохранения изображений наблюдаемой структуры в электронном и печатном виде (с помощью программного обеспечения).
Комплексы могут использоваться в области металлографии, материаловедения, гранулометрии и в других областях.
Описание
Принцип действия комплексов основан на получении изображений структуры поверхности объекта в заданном масштабе при помощи микроскопа, их фиксации цифровой видеокамерой и последующем анализе изображений в персональной электронно-вычислительной машине (ПЭВМ) с помощью программного обеспечения Thixomet PRO или Thixomet lite.
Комплексы позволяют отображать на экране персонального компьютера изображение объекта контроля в реальном времени, сохранять изображение, отображать сохранённые изображения, производить измерения геометрические размеров объектов в физических единицах длины.

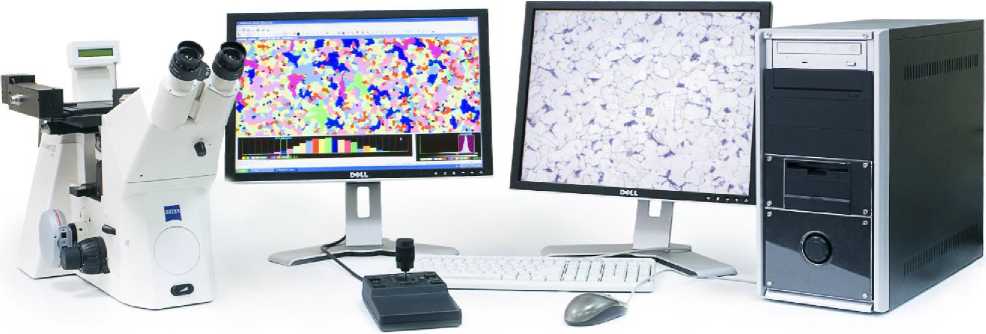

Рисунок 1 - Общий вид.
Конструктивно комплекс состоит из ПЭВМ, микроскопа, цифровой видеокамеры.
Программное обеспечение
Программное обеспечение (ПО), входящее в состав системы комплексов.
Уровень защиты ПО соответствует типу «С».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программное обеспечение анализа |
Thixomet PRO |
3.0.0.0 по файлу thixmetr.dll |
24acc3 9b89cef8ad3d 1188384a5f7c92 |
MD5 |
|
Программное обеспечение анализа |
Thixomet lite |
3.0.0.0 по файлу thixmetr.dll |
24acc3 9b89cef8ad3d 1188384a5f7c92 |
MD5 |
Защита программного обеспечения анализа соответствует уровню «С» согласно МИ 3286-2010. Для доступа ко всем функциям программного обеспечения анализа используется персональный USB-ключ.
Технические характеристики
Основные технические характеристики приведены в таблице 2.
Таблица 2.
|
Наименование параметра |
Значение параметра |
|
Диапазон увеличений объективов, крат |
1,25-150,0 |
|
Полный диапазон измерения линейных размеров, мкм |
5,0-300000,0 |
|
Пределы абсолютной погрешности измерения линейных размеров, мкм | |
|
при увеличении 1,25 крат |
±15,43 |
|
при увеличении 2,5 крат |
±7,81 |
|
при увеличении 5,0 крат |
±3,96 |
|
при увеличении 10,0 крат |
±2,00 |
|
при увеличении 20,0 крат |
±1,01 |
|
при увеличении 50,0 крат |
±0,41 |
|
при увеличении 100,0 крат |
±0,21 |
|
при увеличении 150,0 крат |
±0,20 |
|
Габаритные размеры микроскопа, не более, длинахширинахвысота, мм |
2000х1000х1000 |
|
Масса, кг, не более |
100 |
|
Питание комплекса: | |
|
напряжение, В |
220±20 |
|
частота, Гц |
50±2 |
|
Срок службы комплекса, лет, не менее |
5 |
|
Рабочий диапазон температур, °С |
От +5 до +40 |
|
Давление окружающего воздуха, кПа |
От 80 до 106 |
|
Рабочий диапазон влажности воздуха при температуре 35°С, % |
От 20 до 70 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации в левом верхнем углу типографским способом и на корпус микроскопа методом наклеивания.
Комплектность
Таблица 3.
|
Наименование и условное обозначение |
Кол-во |
|
Микроскоп |
1 шт. |
|
Цифровая видеокамера |
1 шт. |
|
Персональный компьютер |
1 шт. |
|
Персональный USB-ключ |
1 шт. |
|
Программное обеспечение анализа |
1 экз. |
|
Методика поверки МП 26.Д4-11 |
1 экз. |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
Поверка
осуществляется по методике поверки «Комплексы программно-аппаратные анализа микроструктуры поверхности твердых тел Thixomet. Методика поверки» МП 26.Д4-11, утвержденной ГЦИ СИ ВНИИОФИ в октябре 2011 года.
Основные средства поверки:
- Объект-микрометр ОМ, где длина основной шкалы 1±0,0005 мм, пределы допускаемой абсолютной погрешности ±0,0001 мм.
Сведения о методах измерений
Используется для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации.
Нормативные документы
1. ТУ 440000-001-72417059-2011 Комплексы программно-аппаратные анализа микроструктуры поверхности твердых тел Thixomet. Технические условия
Рекомендации к применению
Комплексы программно-аппаратные анализа микроструктуры поверхности твердых тел Thixomet применяются вне сферы государственного регулирования обеспечения единства измерений.
