Спектрометры оптико-эмиссионные портативные PMI-MASTER мод. UVR, ASR
| Номер в ГРСИ РФ: | 48408-11 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Oxford Instruments Analytical", Великобритания |
Для измерения концентрации химических элементов в металлах и сплавах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48408-11 |
| Наименование | Спектрометры оптико-эмиссионные портативные |
| Модель | PMI-MASTER мод. UVR, ASR |
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 37 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 06.12.2016 |
| Номер сертификата | 44681 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6354 от 06.12.11 п.34 |
Производитель / Заявитель
Фирма "Oxford Instruments Analytical GmbH", Германия
Германия
Wellesweg 31, 47589 Uedem, www.oxford-instruments.com, тел.: +49 2825 9383-0, Факс: +49 2825 9383-100, E-mail: industrial@oxinst.com
Поверка
| Методика поверки / информация о поверке | МП 48408-11 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1009 |
| Найдено поверителей | 62 |
| Успешных поверок (СИ пригодно) | 997 (99%) |
| Неуспешных поверок (СИ непригодно) | 12 (1%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 48408-11: Описание типа СИ | Скачать | 639.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Спектрометры оптико-эмиссионные портативные PMI-MASTER модели UVR, ASR предназначены для измерения концентрации химических элементов металлах и сплавах.
Описание
Принцип действия спектрометров оптико-эмиссионных портативных PMI-MASTER модели UVR, ASR основан на методе эмиссионного автоматического спектрального анализа с возбуждением пробы с помощью искры или дуги.
В режиме «Дуга» полуколичественный анализ - быстрая сортировка.
В режиме «Искра» количественный анализ, включая анализ углерода.
Спектрометры состоят из источника возбуждения спектра, оптической системы и автоматизированной системы управления и регистрации на базе IBM - совместимого компьютера.
Искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока от искры между образцом и электродом. Спектральный состав света определяется химическим составом исследуемой пробы.
Датчик -пистолет (длина кабеля от 3 м и более) с многофункциональным адаптером и запатентованная система обтекания электрода потоком аргона JetStream позволяет измерять химический состав образцов различной формы (стержни, трубы, мелкие изделия и т.д.) без применения специальных адаптеров. Возможна работа без аргона.
Дополнительный датчик UV-PRO в спектрометрах PMI-MASTER модели UVR позволяет анализировать содержание серы, фосфора, низких концентраций углерода, а также элементов, линии которых лежат в ультрафиолетовой области спектра.
Оптическая система, собранная по схеме Паше -Рунге, предназначена для анализа и регистрации эмиссионного светового потока, и включает голографическую решетку 3000 штрихов/мм и линейную CCD систему детектора (8х3000 пикселей).
Конструктивно спектрометры расположены на тележке.
Управление процессом измерения и обработки выходной информации осуществляется от встроенного IBM-совместимого компьютера с помощью специального программного комплекса. Спектрометр оборудован функцией «Touch-screen», которая позволяет управлять прибором без использования мыши или клавиатуры. Имеется возможность подключения внешнего принтера. По программе осуществляется настройка прибора, построение градуировочных зависимостей на основе анализа стандартных образцов, оптимизация его параметров, управление режимами работы спектрометра, обработка, сохранение и печать результатов измерения.
Нанесение знака поверки на спектрометр не предусмотрено.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке и имеет цифровое и буквенное обозначение.

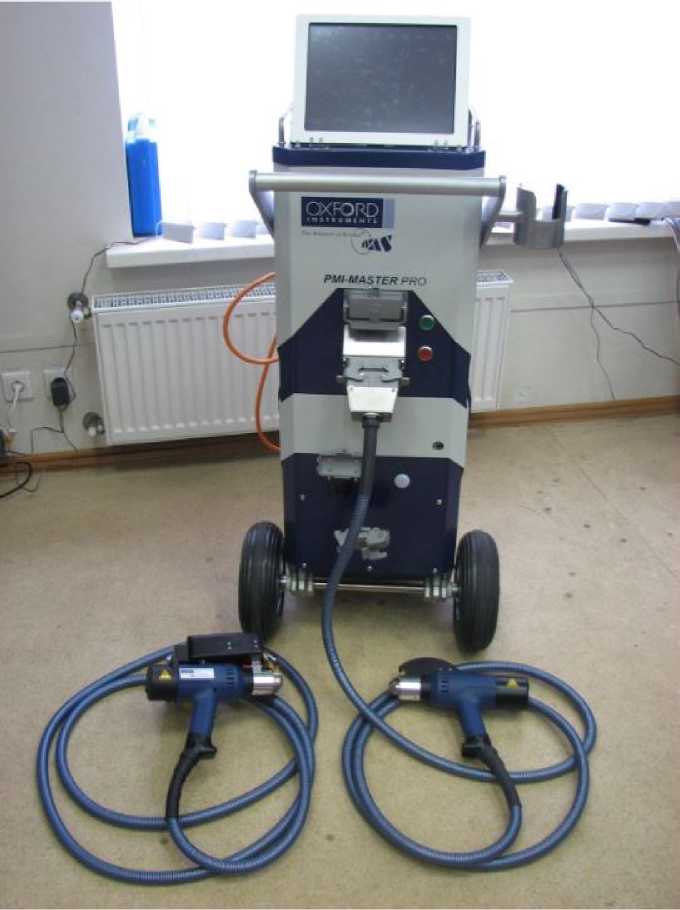

Рисунок 1 -Фото общего вида СИ
Пломбирование спектрометров оптико-эмиссионных портативных PMI-MASTER модели UVR, ASR не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) идентифицируется при включении спектрометра путем вывода на экран номера версии. ПО управляет работой спектрометра, отображает результаты измерений, обрабатывает, передает и хранит полученные данные. Идентификационные данные программного обеспечения спектрометров приведены в таблице 1.
Метрологически значимая часть ПО СИ и измеренные данные защищены от преднамеренных изменений с помощью специальных программных средств. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем
установки системы защиты микроконтроллера от чтения и записи. Доступ к ПО и результатам измерений осуществляется после ввода пароля.
Уровень защиты программного обеспечения «высокий» в соответствии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения_________________
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
SpArcfire или WasLab |
|
Номер версии (идентификационный номер) ПО - SpArcfire - WasLab |
не ниже 1.0.10 не ниже 3.30B |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий спектральный диапазон, нм - для модели ASR - для модели UVR |
от 185 до 420 от 170 до 420 |
|
Расширенная неопределенность определений массовой доли (при Р = 0,95), % для элементов: - марганец в диапазоне измерений от 0,050 до 2,0 включ., % масс. доли - медь в диапазоне измерений от 0,010 до 1,0 включ., % масс. доли - молибден в диапазоне измерений от 0,010 до 5,0 включ., % масс. доли - углерод в диапазоне измерений от 0,020 до 2,0 включ., % масс. доли - кремний в диапазоне измерений от 0,050 до 2,5 включ., % масс. доли - никель в диапазоне измерений от 0,010 до 10,0 включ., % масс. доли - хром в диапазоне измерений от 0,010 до 30,0 включ., % масс. доли |
±(от 0,008 до 0,080) ±(от 0,004 до 0,060) ±(от 0,004 до 0,120) ±(от 0,008 до 0,060) ±(от 0,012 до 0,080) ±(от 0,004 до 0,160) ±(от 0,003 до 0,250) |
В зависимости от того для какой матрицы предназначен спектрометр погрешность определяется по МВИ.
Таблица 3 - Основные технические характеристики____________________________________
|
Наименование характеристики |
Значение |
|
Метод измерений |
эмиссионный спектральный анализ |
|
Способ регистрации |
параллельный |
|
Чистота аргона, %, не ниже |
99,998 |
|
Потребляемая мощность, В А |
1000 (в режиме измерения) |
|
Напряжение питания, В |
220 ±10 или от встраиваемой аккумуляторной батареи |
|
Частота, Гц |
50/60 Гц |
|
Габаритные размеры (высотахширинахдлина), мм, не более |
910х640х510 |
|
Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, %, не более - атмосферное давление, кПа |
от плюс 5 до плюс 40 от 20 до 70 от 84 до 106,7 |
Знак утверждения типа
Лист № 4
Всего листов 4 наносится на каждый экземпляр спектрометра в виде наклейки, а также на титульный лист руководства по эксплуатации спектрометра типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр оптико-эмиссионный портативный |
PMI-MASTER |
1 шт. |
|
Чемодан с рекалибровочными образцами и запасными частями |
- |
1 шт. |
|
Редуктор аргона |
- |
1 экз. |
|
Тележка для транспортировки спектрометра с аккумуляторным блоком питания |
- |
1 шт. (по заказу) |
|
Руководство по эксплуатации с методикой поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в Руководстве по эксплуатации п. 8 «Быстрый запуск».
Нормативные документы
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения
ГОСТ Р 54153-2010 Сталь. Метод атомно-эмиссионного спектрального анализа
ГОСТ 6012-2011 Никель. Методы химико-атомно-эмиссионного спектрального анализа Техническая документация фирмы «Oxford Instruments Analytical GmbH»
