Манометры электронные PA-5
| Номер в ГРСИ РФ: | 48427-11 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Фирма "Petrotest instruments GmbH & Co. KG", Германия |
Для измерений давления различных неагрессивных сред и выдачи измерительной информации на цифровом дисплее. Приборы могут использоваться при испытаниях для определения окислительной стабильности бензина в соответствии со стандартами ASTM D 525 и ISO 7536.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48427-11 |
| Действует | по 09.12.2016 |
| Наименование | Манометры электронные |
| Модель | PA-5 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6912681b-be84-cb23-7569-feee2c3e92ee |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 30 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 09.12.2016 |
| Номер сертификата | 44705 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6371 от 09.12.11 п.03 |
Производитель / Заявитель
Фирма "Anton Paar ProveTec GmbH", Австрия; Фирма "Petrotest instruments GmbH & Co. KG", Германия
Германия
Simeonstr, 2a D-12279 Berlin Telegr.SUR-TEST BERLIN (Ludwig-Erhard-Ring 13 D-15827 Dahiewitz) Тел. +49(0)33708/56-300 Факс +49(0)33708/56-556
Поверка
| Методика поверки / информация о поверке | МП 48427-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 410 (99%) |
| Неуспешных поверок (СИ непригодно) | 4 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
48427-11: Описание типа
2015-48427-11.pdf
|
Скачать | 85.7 КБ | |
|
48427-11: Методика поверки
2022-mp48427-11.pdf
|
Скачать | 65.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Манометры электронные РА-5 (далее - приборы) предназначены для измерений давления различных неагрессивных сред и выдачи измерительной информации на цифровом дисплее. Приборы могут использоваться при испытаниях для определения окислительной стабильности бензина в соответствии со стандартами ASTM D 525 и ISO 7536.
Описание
Принцип действия приборов основан на преобразовании упругой деформации первичного преобразователя, возникающей в результате воздействия измеряемого давления в электрический выходной сигнал. В последствии этот сигнал преобразуется в цифровую индикацию на жидкокристаллическом дисплее.
Контролируемые среды - неагрессивные, некристаллизующиеся жидкости, газы и пары.
Материалы, контактирующие со средой: нержавеющая сталь 1.4435 или аналогичная (AISI 316L), герметик - фторсодержащий полимер.
Приборы изготавливаются в круглом корпусе с радиальным штуцером и задним расположением фланца.
При подключении стандартного преобразователя РТ 1000, прибор может индицировать температуру измеряемой среды.

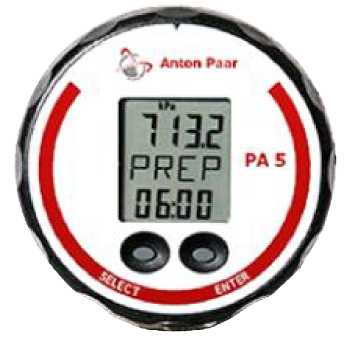

Внешний вид прибора представлен на Рис. 1
Рис.1 - манометр электронный РА-5
Технические характеристики
Метрологические и технические характеристики манометров электронных РА-5 приведены в таблице 1.
Таблица 1
|
Диапазон измеряемого давления, бар (кПа) избыточного абсолютного |
от 0 до 14 (от 0 до 1400) от 0,2 до 15 (от 20 до 1500) |
|
Диапазон рабочих температур, °С |
от 0 до 50 |
Продолжение таблицы 1
|
Пределы допускаемой основной приведенной погрешности приборов, выраженные в процентах диапазона показаний, % |
± 0,1 |
|
Дополнительная погрешность от изменения температуры окружающей среды, %/10 ° С |
±0,05 |
|
Электропитание | |
|
- внутреннее |
Литиевый аккумулятор 3,6 В, тип SL-760 |
|
- внешнее |
С помощью внешнего адаптера |
|
Штуцер давления |
С внешней резьбой 1/4 “ |
|
Г абаритные размеры, мм (Диаметр, глубина) |
76 х 55 (без разъема и резьбового соединения) |
|
Масса, не более, г |
275 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию -типографским способом.
Комплектность
В состав поставки преобразователя входит:
- манометр 1 шт;
- паспорт 1 экз;
- методика поверки 1 экз.
Поверка
осуществляется по документу МП 48427-11 «Манометры электронные РА-5.
Методика поверки», разработанному ГЦИ СИ ФГУП "ВНИИМС" в 2011 г.
Основные средства поверки:
- манометры грузопоршневые МП-60; кл. точн. 0,02;
- манометр грузопоршневой МПА-15, кл. точн. 0,04;
- уровень с ценой деления не более 2°;
- термометры с пределами измерений 15-25°С с погрешностью не более 0,1°С по ГОСТ 28498-90;
- устройства для создания давления;
- газожидкостные разделительные камеры для случая, когда рабочие среды поверяемого и эталонного прибора имеют разные фазовые состояния: (газ и жидкость) или (жидкость и газ).
Сведения о методах измерений
Приведены в паспорте на манометры электронные РА-5
лист 3
всего листов 3
Нормативные документы
Техническая документация фирмы «Anton Paar ProveTec GmbH», Австрия.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
