Манометры показывающие T5500, T6500
| Номер в ГРСИ РФ: | 48428-11 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Фирма "Ashcroft", США |
Для измерений избыточного давления неагрессивных, некристаллизующихся жидкостей и газов. Могут применяться в различных отраслях - нефтедобывающей, химической и других отраслях промышленности.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 48428-11 | ||||||
| Наименование | Манометры показывающие | ||||||
| Модель | T5500, T6500 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 9ea22ef4-085d-3df1-2e9f-a8e87c68f411 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 30 |
| Год регистрации | 2011 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 44707 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 6371 от 09.12.11 п.05 |
Производитель / Заявитель
Фирма "Ashcroft", СОЕДИНЕННЫЕ ШТАТЫ
США
Statford, Connekticut, 250 E.Main Street CN 06497-5145 (250 E.Main Street Statford, CT 06497-5145), (38 WELLINGTON ROAD MILFORD, CT 06437 USA) Sealer Sales, 2200NE Andersen Road, Vancouver WA 98661, Suite B, USA
Поверка
| Методика поверки / информация о поверке | МИ 2124-90 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 652 (99%) |
| Неуспешных поверок (СИ непригодно) | 5 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
48428-11: Описание типа
2011-48428-11.pdf
|
Скачать | 192.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Манометры показывающие Т5500 (серийные номера: c 1010G3826 до 1010G3876; с 1010G3967 до 1010G3989) и Т6500 (серийные номера: c 1010G3609 до 1010G3644), (далее приборы) предназначены для измерений избыточного давления неагрессивных, некристал-лизующихся жидкостей и газов. Манометры могут применяться в различных отраслях - нефтедобывающей, химической и других отраслях промышленности.
Описание
Принцип действия прибора основан на зависимости упругой деформации чувствительного элемента (одновитковой трубчатой пружины Бурдона) от давления, подаваемого внутрь этого элемента.
Перемещение конца чувствительного элемента преобразуется в угловое перемещение стрелки прибора.
Для сглаживания пульсации измеряемого давления и повышения виброустойчивости в конструкции предусмотрена возможность заливки в корпус манометра демпфирующей жидкости.
Подключение приборов к месту отбора давления осуществляется с помощью резьбового соединения.
Модель Т6500 по сравнению с Т5500 имеет более прочные корпус и стекло и несколько большую толщину.

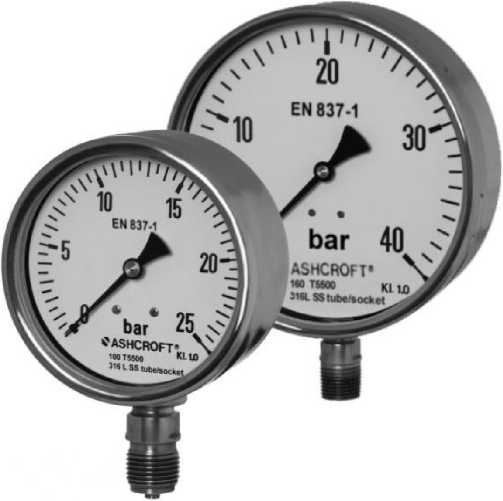

Внешний вид приборов представлен на рисунке 1:
Рисунок 1 - общий вид манометров показывающих Т5500, Т6500
Технические характеристики
Диапазон измерений, кПа от 0 до 1600
от 0 до 2500
Класс точности
Вариация показаний, %, не более
Диапазон рабочих температур, °С от минус 25 до плюс 60
Дополнительная погрешность от изменения температуры окружающей среды, %/10°С
|
Г абаритные размеры, мм, не более |
Т5500 |
Т6500 | ||
|
Диаметр шкалы, |
100 |
160 |
100 |
160 |
|
(диаметр; толщина) |
101;31 |
162;31 |
101; 42 |
162;45 |
|
конструкция |
Открытый цилиндрический корпус |
Безопасный цилиндрический корпус | ||
Масса, кг, не более *(пустой / заполненный):
Т5500 0,8 / 1
Т6500 1,2 / 2
Средняя наработка на отказ, ч 100000
Полный средний срок службы, лет не менее 10
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом в правом верхнем углу.
Комплектность
Манометр показывающий (Т5500, Т6500)
Паспорт
Поверка
осуществляется по МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методах измерений
Приведены в паспорте на манометры показывающие Т5500, Т6500.
Нормативные документы
1. Техническая документация фирмы "ASHCROFT", США.
2. ГОСТ 2405-88 «Манометры, вакуумметры, мановакууметры, напоромеры, тягомеры и тя-гонапоромеры. Общие технические условия».
3. EN 837-1 «Манометры. Часть 1. Манометры с трубкой Бурдона. Размеры, метрология, требования и испытания».
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта: на нефтяной платформе «Орлан».
