Мультиметр аналого-цифровой METRA MAX 12
| Номер в ГРСИ РФ: | 48429-11 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | Фирма "GMC-I Gossen-Metrawatt GmbH", Германия |
Для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления, электрической емкости и частоты.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 48429-11 | ||||||
| Наименование | Мультиметр аналого-цифровой | ||||||
| Модель | METRA MAX 12 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 5bf035e5-300d-faba-49af-3a2b87764943 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 44708 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 6378 от 12.12.11 п.01 |
Производитель / Заявитель
Фирма "GMC-I Gossen-Metrawatt GmbH", ГЕРМАНИЯ
Германия
Thomas-Mann-Str. 16-20, 90471 Nurnberg, Germany Тел. +49 911 8602-111, факс + 49 911 8602-777
Поверка
| Методика поверки / информация о поверке | МП 48429-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
48429-11: Описание типа
2011-48429-11.pdf
|
Скачать | 108.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Мультиметр аналого-цифровой METRA MAX 12 (далее - мультиметр) предназначен для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления, электрической емкости и частоты.
Описание
Принцип действия мультиметра основан на преобразовании входных сигналов в цифровую форму с помощью аналогово-цифрового преобразователя, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом дисплее.
Конструктивно мультиметр выполнен в переносном защитном корпусе из пластмассы. На лицевой панели мультиметра расположены функциональные клавиши, служащие для переключения пределов измерений и выбора специальных функций при измерениях, и селекторный переключатель, с помощью которого осуществляется выбор режимов измерений, включение и выключение прибора и жидкокристаллический дисплей. На верхней боковой панели мультиметры расположены входные разъемы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой сети.

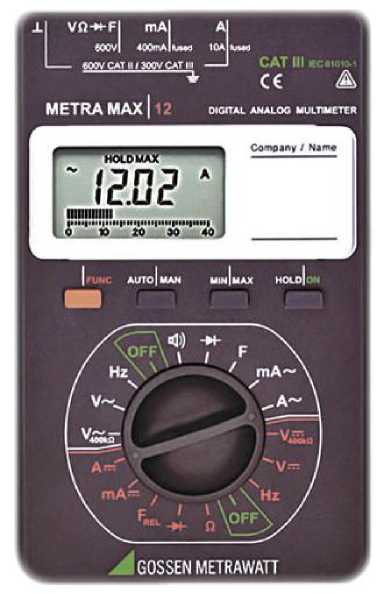

Внешний вид мультиметра
Для проведения измерений мультиметры непосредственно подключают к измеряемой цепи. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Мультиметр оснащен аналоговой шкалой, которая позволяет контролировать колебания измеряемых значений.
Программное обеспечение
мультиметра встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. ПО мультиметра является метрологически значимым.
Идентификационные данные программного обеспечения мультиметра приведены в таблице 1.
Таблица 1 - Идентификационные данные по программному обеспечению мультиметра
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО для мультиметра аналого-цифрового METRA MAX 12 |
Микропрограмма |
ver. 4.0.0 |
- |
- |
Операционная система, имеющая оболочку доступную пользователю, отсутствует.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «А».
Программное обеспечение мультиметра может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Технические характеристики
Таблица 2 - Основные метрологические характеристики мультиметра при измерении напряжения постоянного тока
|
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
400 мВ |
100 мкВ |
± (0,75-10’2 -Лизм + 2 ед.мл.р.) |
|
4 В |
1 мВ |
± (0,5-10-2 -Лизм + 2 ед.мл.р.) |
|
40 В |
10 мВ |
± (0,5-10’2-Лизм + 2 ед.мл.р.) |
|
400 В |
100 мВ |
± (0,5-10’2 -Лизм + 2 ед.мл.р.) |
|
600 В |
1 В |
± (0,5-10’2 -Лизм + 2 ед.мл.р.) |
Таблица 3 - Основные метрологические характеристики мультиметра при измерении напря
жения переменного тока_________________________________________________________________
|
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
400 мВ |
100 мкВ |
± (1,5-10’2 -Лизм + 5 ед.мл.р.) |
|
4 В |
1 мВ |
± (1,0-10’2 -Лизм + 5 ед.мл.р.) |
|
40 В |
10 мВ |
± (1,0-10’2 -Лизм + 5 ед.мл.р.) |
|
400 В |
100 мВ |
± (1,0-10’2 -Лизм + 5 ед.мл.р.) |
|
600 В |
1 В |
± (1,0-10’2 -Лизм + 10 ед.мл.р.) |
Таблица 4 - Основные метрологические характеристики мультиметра при измерении силы постоянного тока
|
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
40 мА |
10 мкА |
± (0,8-10-2 <!изм + 2 ед.мл.р.) |
|
400 мА |
100 мкА |
± (0,8-10-2 <!изм + 2 ед.мл.р.) |
|
10 А |
10 мА |
± (1,5-10-2 -!изм + 5 ед.мл.р.) |
Таблица 5 - Основные метрологические характеристики мультиметра при измерении силы переменного тока
|
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
40 мА |
10 мкА |
± (1,0-10-2 -!изм + 5 ед.мл.р.) |
|
400 мА |
100 мкА |
± (1,0-10-2 •1изм + 5 ед.мл.р.) |
|
10 А |
10 мА |
± (2,040-2 <!изм + 5 ед.мл.р.) |
Таблица 6 - Основные метрологические характеристики мультиметра при измерении электрического сопротивления
|
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
400 Ом |
100 мОм |
± (0,840’2 •Иизм + 5 ед.мл.р.) |
|
4 кОм |
1 Ом |
± (0,840’2 •Иизм + 2 ед.мл.р.) |
|
40 кОм |
10 Ом |
± (0,840’2 •Иизм + 2 ед.мл.р.) |
|
400 кОм |
100 Ом |
± (0,840’2 •Иизм + 2 ед.мл.р.) |
|
4000 кОм |
1 кОм |
± (1,0-10-2 •Иизм + 5 ед.мл.р.) |
|
40 МОм |
10 кОм |
± (2,040’2 •Иизм + 5 ед.мл.р.) |
Таблица 7 - Основные метрологические характеристики мультиметра при измерении электрической емкости
|
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
4 нФ |
1 пФ |
± (3,040’2 •Сизм + 40 ед.мл.р.)1 |
|
40 нФ |
10 пФ |
± (3,040’2 •Сизм + 10 ед.мл.р.)2 |
|
400 нФ |
100 пФ |
± (3,040’2 •Сизм + 10 ед.мл.р.) |
|
4 мкФ |
1 нФ |
± (3,040’2 •Сизм + 10 ед.мл.р.) |
|
40 мкФ |
10 нФ |
± (5,040’2 •Сизм + 10 ед.мл.р.) |
|
1 без коррекции нуля ± (3,0^ 10-2 •Сизм + 300 ед.мл.р.) 2 без коррекции нуля ± (3,0^ 10-2 •Сизм + 30 ед.мл.р.) | ||
Таблица 8 - Основные метрологические характеристики мультиметра при измерении частоты
|
Пределы измерений |
Разрешение |
Пределы основной допускаемой абсолютной погрешности измерений |
|
100 Гц |
0,01 Гц |
± (0,240’2 Гизм + 2 ед.мл.р.) |
|
1 кГц |
0,1 Гц |
± (0,240’2 Гизм + 2 ед.мл.р.) |
|
10 кГц |
1 Гц |
± (0,240’2 Гизм + 2 ед.мл.р.) |
|
100кГц |
10 Гц |
± (0,240’2 Гизм + 2 ед.мл.р.) |
|
400 кГц |
100 Гц |
± (0,240’2 Гизм + 2 ед.мл.р.) |
Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающей среды на 1 °С в пределах от 0 °С до плюс 21 °С и от плюс 25 °С до плюс 40 °С, не более 0,1 основной погрешности.
Таблица 9 - Общие технические характеристики
|
Стандартные условия: - окружающая температура, °С - относительная влажность, % |
плюс 23 ± 2 от 40 до 60 |
|
Напряжение элемента питания, В |
3 ± 0,1 |
|
Частота измеряемого сигнала, Гц |
50, синус |
|
Г абаритные размеры (Ш х В х Г), мм |
92 х 154 х 25 |
|
Масса (с аккумулятором), кг |
0,2 |
|
Рабочие условия применения: - диапазон рабочей температуры, °С - относительная влажность воздуха, % - высота над уровнем моря, м |
от минус 10 до плюс 50 от 45 до 75 до 2000 |
Знак утверждения типа
Знак утверждения типа средств наносится на корпус мультиметра в виде наклейки со стойким к истиранию покрытием и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
Мультиметр аналого-цифровой METRAMAX 12 |
1 шт. |
|
Резиновый защитный кожух |
1 шт. |
|
Батарея 1,5 В тип АА |
2 шт. |
|
Комплект измерительных кабелей KS14 |
1 шт. |
|
Инструкция по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется в соответствие с документам «Мультиметр аналого-цифровой METRAMAX 12. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» 25.07.11 г.
Основные средства поверки:
- калибратор универсальный модели FLUKE 5520A
диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В;
пределы допускаемой абсолютной погрешности (AU): ±(0,000011 - 0,000018)^U;
диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В;
пределы допускаемой абсолютной погрешности (AU): ±(0,00015 - 0,0003)^U;
диапазон воспроизведения силы постоянного тока: 0 - 10,9 А;
пределы допускаемой абсолютной погрешности (AI): ±(0,0001 - 0,0005)^1;
диапазон воспроизведения силы переменного тока: 33 мкА - 10,9 А;
пределы допускаемой абсолютной погрешности (AI): ±(0,0004 - 0,03)^I;
диапазон воспроизведения частоты: 0,01 Гц - 2МГц;
пределы допускаемой абсолютной погрешности (Af): ±(2,5-10’6)-f;
диапазон воспроизведения электрического сопротивления: 330 Ом - 109,9 МОм;
пределы допускаемой абсолютной погрешности (AR): ±(0,000028 - 0,0005)^R;
диапазон воспроизведения электрической емкости: 3,3 нФ - 109,9 мкФ;
пределы допускаемой абсолютной погрешности (AC): ±(0,005 - 0,0045)^0
Сведения о методах измерений
Сведения о методах измерений приведены в руководстве по эксплуатации на мультиметр (документ № 3-348-820-02 8/1.07).
Нормативные документы
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
3. Техническая документация фирмы «GMC-I GOERZ METRAWATT GmbH», Германия на мультиметр аналого-цифровой METRA MAX 12.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
