Трансформаторы напряжения JDQX3-252
| Номер в ГРСИ РФ: | 48450-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Shanghai Wusong Electrical Industry Co., Ltd.", Китай |
Для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в сетях 220 кВ, применяются в КРУЭ с элегазовой изоляцией.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48450-11 |
| Действует | по 12.12.2016 |
| Наименование | Трансформаторы напряжения |
| Модель | JDQX3-252 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2eef7539-e327-18f2-abf3-225258fd8b6e |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.02 |
| Год регистрации | 2011 |
| Страна-производитель | Китай |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 12.12.2016 |
| Номер сертификата | 44736 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6378 от 12.12.11 п.29 |
Производитель / Заявитель
Фирма "Shanghai Wusong Electrical Industry Co., Ltd.", КИТАЙ
Китай
No.333 China Road, Zhelin Town, Fengxian District, Shanghai, China. Тел. +86-021-33618666, факс +86-021-33618080 2-3F, 412 Bldg., Bagua 4rd., Futian Dist., Shenzhen, China, 518029, Тел. +86 (755) 82426859, факс +86 (755) 25921032, E-mail: victor@china-vic
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
48450-11: Описание типа
2011-48450-11.pdf
|
Скачать | 89.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения JDQX3-252 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в сетях 220 кВ, применяются в КРУЭ с элегазовой изоляцией.
Описание

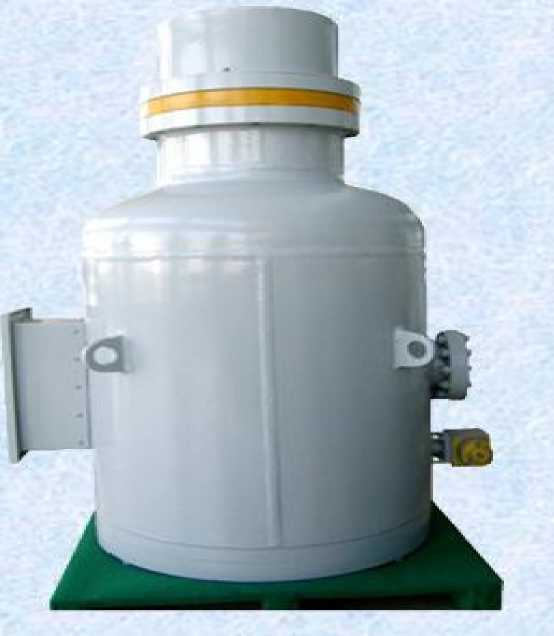

Трансформаторы напряжения типа JDQX3-252 представляют собой масштабные преобразователи индуктивного типа. Имеют первичную и до четырех вторичных обмоток, размещенные в баке, заполненном элегазом. Плотность элегаза контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Сердечник трансформатора набран из листов трансформаторной стали квадратного сечения и имеет низкие потери. Активная часть трансформатора помещена в бак, изготовленный из высококачественной стали или алюминия. Выводы вторичных обмоток подключены к клеммам контактной коробки на корпусе трансформатора. Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.
Технические характеристики
Номинальное первичное напряжение, кВ
Номинальные вторичные напряжения, кВ
Наибольшее рабочее напряжение, кВ
Для измерительных обмоток:
Классы точности
Номинальные нагрузки, В • А
Для дополнительных обмоток:
Классы точности
Номинальные нагрузки, В • А
Предельная мощность, В • А
Номинальная частота, Гц
Масса не более, кг
Габаритные размеры корпуса, мм
Климатическое исполнение по ГОСТ 15150-69
220000/^3 100/Д 100 252
0,2; 0,5; 1,0 От 75 до 200
3P; 6Р
До 300
2000
50
600
0680x1055
У3
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора наклейкой пленки и на паспорт - типографским способом.
Комплектность
Трансформатор напряжения JDQX3-252 - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Поверка
осуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:
- Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 110/Д 220/Д класс точности 0,01.
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения о методах измерений
Приведены в руководстве по эксплуатации «Трансформаторы напряжения типа JDQX3-252» фирмы «Shanghai Wusong Electrical Industry Co., LTD» (КНР).
Нормативные документы
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".
Рекомендации к применению
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
