Анализаторы содержания растворенного кислорода в жидкости o-DGM
| Номер в ГРСИ РФ: | 48477-11 |
|---|---|
| Производитель / заявитель: | Фирма "Haffmans B.V.", Нидерланды |
Для измерения массовой концентрации растворенного кислорода в газированных напитках и воде.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48477-11 |
| Действует | по 12.09.2021 |
| Наименование | Анализаторы содержания растворенного кислорода в жидкости |
| Модель | o-DGM |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | df31f683-c5aa-1570-94c0-120824c117fd |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Нидерланды |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Нижегородского ЦСМ |
| Адрес центра | 603950, г.Нижний Новгород, ул.Республиканская, 1 |
| Руководитель центра | Свешников Александр Григорьевич |
| Телефон | (8*831*2) 18-57-27 |
| Факс | 18-57-48 |
| Информация о сертификате | |
| Срок действия сертификата | 21.12.2016 |
| Номер сертификата | 44863 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6410 от 21.12.11 п.04 |
Производитель / Заявитель
Фирма "Haffmans B.V.", НИДЕРЛАНДЫ
Нидерланды
Marinus Dammeweg 30-P.O.Box 30 - NL-5902 RD VENLO - Netherlands, тел. (+31) 77-3232300, факс (+31) 77-3232323, E-mail: haffmans@haffmans.nl
Поверка
| Методика поверки / информация о поверке | МП 48477-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11 (85%) |
| Неуспешных поверок (СИ непригодно) | 2 (15 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
48477-11: Описание типа
2016-48477-11.pdf
|
Скачать | 76.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение

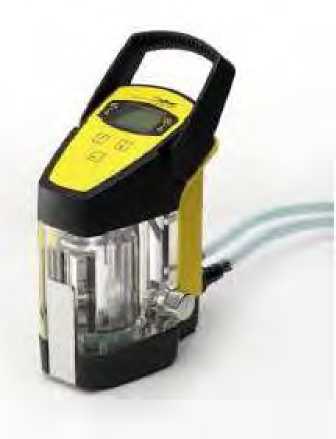

Анализаторы содержания растворенного кислорода в жидкости модификации о-DGM (далее - анализаторы) предназначены для измерения массовой концентрации растворенного кислорода в газированных напитках и воде.
Описание
Измерение содержания кислорода основывается на измерении люминесценции кислородно-чувствительного слоя. Изменение люминесценции зависит от парциального давления кислорода. Количество растворенного газа в жидкости вычисляется с помощью измерений парциального давления и температуры.
Кислородный датчик LHO, входящий в состав анализатора измеряет содержание кислорода в жидкости оптически на основе люминесцентного принципа измерений, в котором кислородно-чувствительный слой подвергается действию синего света. Это приводит молекулы кислородно-чувствительного слоя к возбужденному состоянию. В отсутствии кислорода молекулы испускают красный свет. Когда присутствует кислород, то его молекулы сталкиваются с молекулами в кислородно-чувствительном слое. Те молекулы, которые сталкиваются с молекулами кислорода, не испускают свет. В данном процессе имеется соответствие между концентрацией кислорода с одной стороны и как интенсивностью светового потока, так и скоростью убывания интенсивности с другой стороны.
С повышением концентрации кислорода интенсивность светового потока уменьшается, а скорость этого уменьшения увеличивается.
Концентрация кислорода рассчитывается по температуре продукта и времени, прошедшему между началом освещения и возбуждением молекул (фазовому сдвигу).
Анализатор o-DGM заполняется газированными напитками, полученными из:
- непосредственно производственного процесса (танки, трубопроводы)
- кеглей
- бутылок и банок
и после этого выполняется их анализ.
Место для нанесения мастичного оттиска клейма - нижний винт задней панели анализатора.
Программное обеспечение
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного кода |
|
LHO |
LHO |
V02.05 |
0x1380 |
CRC16 |
|
WRO |
WRO |
V02.00 |
0x6840 |
CRC16 |
Программное обеспечение устанавливается в энергонезависимую память анализатора при изготовлении. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.
Технические характеристики
Диапазон измерения массовой концентрации
кислорода в жидкости (мкг/л) (ррт)
Пределы допускаемой абсолютной погрешности измерения (мкг/л) (ppm)
Диапазон измерения температуры (°С) Погрешность измерения температуры (°С)
Максимальное рабочее давление Время установления показаний, с
от 0,0 до 2000 от 0,00 до 2.00
± (1 мкг/л +2% от измеренного значения)
± (0,001 ррт +2% от измеренного значения)
от 5 до 40
0,2
1000 кПа
60
При непрерывном измерении- интервал от 2 до 999 секунд
Количество измерений без подзарядки батареи приблизительно 250
Непрерывное измерение- приблизительно 8 часов
Объем памяти : 400 измерений
Батарея : 9,6 В, 2500 мАч
Время зарядки : приблизительно 6 часов
Напряжение : 100 - 240 В ~ 50-60 Гц, 16 Вт
Габаритные размеры
В x Ш x Д: 260 мм x 130 мм x 210 мм
Масса: кг, не более 2,4
Условия эксплуатации:
температура окружающего воздуха, 0С относительная влажность, %, не более атмосферное давление, мм рт.ст.
от 5 до 40
80
от 630 до 800
Знак утверждения типа
Знак утверждения типа наносится на титульный лист инструкции по эксплуатации и на шильдик прибора.
Комплектность
Анализатор - 1 шт.
Инструкция по эксплуатации - 1 экз.
Методика поверки - 1 экз.
Поверка
анализатора осуществляется по документу МП 48477-11 «Анализаторы содержания растворенного кислорода в жидкости модификации о-DGM. Методика поверки», разработанной и утвержденной руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 26 августа 2011 г.
Основные средства поверки:
Государственные стандартные образцы - Поверочные газовые смеси состава O2/N2 по ТУ 6-16-2956-01, ГСО 3716-87, 3721-87, 3722-87, 3724-87, погрешность аттестации не более ±0,1 %; Вода дистиллированная ГОСТ 6709-72.
Сведения о методах измерений
Сведения о методах измерений приведены в инструкции по эксплуатации
Нормативные документы
1. ГОСТ 22018-84 Анализаторы растворенного в воде кислорода амперометрические ГСП. Общие технические требования.
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов
3. ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
4. Р 50.2.045-2005 Анализаторы растворенного в воде кислорода. Методика поверки.
4. Методика поверки, утвержденная руководителем ГЦИСИ ФБУ «Нижегородский ЦСМ»
5. Техническая документация Haffmans BV. Нидерланды
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
