Таксометры автомобильные электронные ЭЛЕКТРОНИКА 505
Номер в ГРСИ РФ: | 48491-11 |
---|---|
Категория: | Таксометры |
Производитель / заявитель: | ООО "ИЗОТ-Электроникс", г.Москва |
![КтоПоверит](https://all-pribors.ru/images/logo-full-kp-site.png)
Для измерения и регистрации пройденного пути и времени, характеризующих работу такси на линии.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 48491-11 |
Наименование | Таксометры автомобильные электронные |
Модель | ЭЛЕКТРОНИКА 505 |
Модификации | ЭЛЕКТРОНИКА 505, ЭЛЕКТРОНИКА 505РУ, ЭЛЕКТРОНИКА 505АС |
Технические условия на выпуск | ТУ 4278-007-18653530-10 |
Класс СИ | 28.05 |
Год регистрации | 2011 |
Страна-производитель | Россия |
Центр сертификации СИ | |
Наименование центра | ГЦИ СИ Ростест-Москва |
Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
Руководитель центра | Бас Виталий Николаевич |
Телефон | (8*095) 332-67-77 |
Факс | 124-99-96 |
Информация о сертификате | |
Срок действия сертификата | 15.12.2016 |
Номер сертификата | 44772 |
Тип сертификата (C - серия/E - партия) | С |
Дата протокола | Приказ 6379 от 15.12.11 п.03 |
Производитель / Заявитель
ООО "ИЗОТ-Электроникс", г.Москва
Россия
107078, ул.Новорязанская, 8А, корп.3, офис 706,тел. (095) 265-82-76, факс 975-41-47, www.izot-m.ru, 117049, Ленинский пр-т, д.4, стр.1а Тел/факс: (495) 543-93-84/543-93-85, E-mail: izotrus@pol.ru
Поверка
Методика поверки / информация о поверке | Д13.021.032 РЭ, приложение Б |
Межповерочный интервал / Периодичность поверки | 1 год |
Найдено поверителей | 1 |
Актуальность информации | 30.06.2024 |
Поверители
Скачать
48491-11: Описание типа СИ | Скачать | 554.5 КБ | |
Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Таксометры автомобильные электронные «ЭЛЕКТРОНИКА 505» (далее по тексту - таксометры) предназначены для измерения и регистрации пройденного пути и времени, характеризующих работу такси на линии.
Описание
Принцип действия таксометра основан на счете числа электрических импульсов прямо пропорциональных пройденному пути. Электрические импульсы поступают в таксометр с датчика, установленного в линии передачи вращения от коробки передач к спидометру автомобиля, или с датчика скорости, имеющего электронную систему формирования импульсов.
Электронный блок таксометра вычисляет пройденный путь по числу импульсов поступивших за время движения, измеряет время простоя автотранспортного средства, сохраняет в памяти измеренные величины и автоматически или по запросу выводит информацию на дисплей.
Конструктивно таксометры выполнены в виде блока, на передней панели которого имеется алфавитно-цифровой дисплей и кнопки управления режимами работы. На задней панели имеется разъем для подключения питания и датчика импульсов. Характеристика таксометра (количество импульсов на 1 км пути) зависит от типа автотранспортного средства и ее значение вводится в память таксометра с помощью сервисной клавиатуры через разъем RS232C.
Таксометры «ЭЛЕКТРОНИКА 505» имеют 3 модификации:
- «ЭЛЕКТРОНИКА 505» обеспечивает вывод результата измерения на дисплей таксометра;
- «ЭЛЕКТРОНИКА 505РУ» имеет дополнительно принтер для вывода результата измерения на печать;
- «ЭЛЕКТРОНИКА 505АС» имеет принтер и обеспечивает запись и долговременное хранение информации в энергонезависимой памяти.
Место пломбировки таксометров для предотвращения несанкционированной настройки и вмешательства расположено на винте на правой лицевой части корпуса.
Программное обеспечение
Программное обеспечение используется с целью получения, записи и хранения результатов измерений. Результат измерения выводится на дисплей таксометра и считывается с него.
Идентификационные данные программного обеспечения (ПО) указаны в таблице:
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма испол няемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Электроника 505 |
Электроника 505 |
1.0 |
2554 |
CRC16 |
Электроника 505РУ |
Электроника 505РУ |
1.0 |
2554 | |
Электроника 505АС |
Электроника 505АС |
1.0 |
FF10 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Место пломбирования
![](/images/ot/11//48491-11-1.jpg)

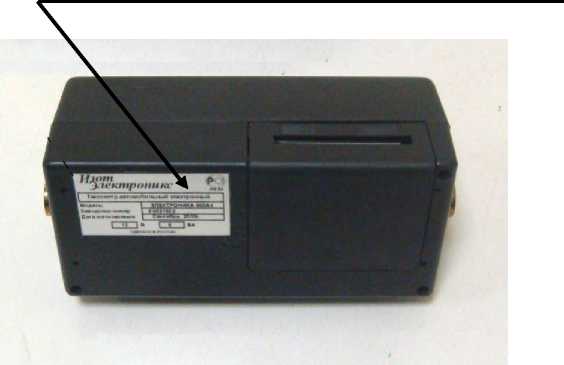

Место нанесения знака утверждения типа СИ
![](/images/ot/11//48491-11-2.jpg)
Рис. 1. Общий вид таксометров «ЭЛЕКТРОНИКА 505АС», «ЭЛЕКТРОНИКА 505РУ»
Место пломбирования
![](/images/ot/11//48491-11-3.jpg)

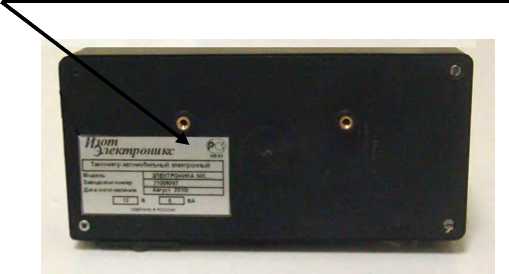

Место нанесения знака утверждения типа СИ
![](/images/ot/11//48491-11-4.jpg)
Рис.2. Общий вид таксометров «ЭЛЕКТРОНИКА 505»
Технические характеристики
Наименование характеристики |
Значение характеристики | ||
«ЭЛЕКТРОНИКА 505» |
«ЭЛЕКТРО НИКА 505РУ» |
«ЭЛЕКТРО НИКА 505АС» | |
1 |
2 |
3 |
4 |
Пределы допускаемой абсолютной погрешности измерения пройденного пути (на одну посадку), км |
± 0,1 | ||
Пределы допускаемой абсолютной погрешности измерения интервалов времени за 1 час, с |
± 2 | ||
Погрешность счетчика «Посадки» |
Не допускается | ||
Граничная скорость движения автомобиля при автоматическом переходе с почасового тарифа на покилометровый и обратно, км/ч |
10 | ||
Диапазон программно устанавливаемой характеристики таксометра - , количество импульсов на 1 км пути, имп/км |
1200...32000 |
1 |
2 |
3 |
4 |
Напряжение питания, В |
8...16 | ||
Потребляемая мощность, Вт, не более: - в режиме «индикации»; - в режиме «печати» |
5 - |
5 20 | |
Условия эксплуатации таксометра: - температура окружающей среды, °С - относительная влажность при температуре 40 °С, % - вибрация с амплитудой 0,8 мм и частотой, Гц, до |
- 30...+ 50 95 ± 3 35 | ||
Условия транспортирования: - температура окружающей среды, °С - транспортная тряска с ускорением, м/с2, до |
- 60.+ 60 30 | ||
Г абаритные размеры, мм, не более |
180х45х 85 |
180 х 75 х 85 | |
Масса, кг, не более |
0,5 |
0,6 |
Знак утверждения типа
Знак утверждения типа СИ наносится на титульный лист паспорта и руководства по эксплуатации методом штемпелевания и на фирменную табличку на корпусе таксометра фотохимическим способом.
Комплектность
В комплект поставки входят:
Наименование |
Количество |
Примечание |
Таксометр автомобильный электронный: - «ЭЛЕКТРОНИКА 505» - «ЭЛЕКТРОНИКА 505РУ» - «ЭЛЕКТРОНИКА 505 АС» |
1 шт. |
Модель поставляется по заказу |
Комплект принадлежностей для монтажа в т.ч. соединительный жгут |
1 шт. | |
Бумажная лента |
1 шт. |
Для моделей с принтером |
Паспорт |
1 экз. | |
Руководство по эксплуатации с методикой поверки |
1 экз. | |
Сервисная клавиатура «Электроника 572» |
- |
Поставляется по заказу |
Поверка
осуществляется по документу «Таксометры автомобильные электронные «ЭЛЕКТРОНИКА 505». Методика поверки», изложенному в приложении Б (Д13.021.032 Руководство по эксплуатации) и утвержденному ФГУ «Ростест-Москва» 02.09.2011.
Основными средствами поверки являются:
- генератор импульсов Г6-28; 0,001 Гц...1 МГц; ПГ ± 1%;
- частотомер электронно-счетный Ч3-63, ПГ ± 2»10-6.
Сведения о методах измерений
Д13.021.032 РЭ Таксометр автомобильный электронный «ЭЛЕКТРОНИКА 505»
раздел 10;
Д13.021.030 РЭ Таксометр автомобильный электронный «ЭЛЕКТРОНИКА 505РУ» раздел 12;
Д13.021.031 РЭ Таксометр автомобильный электронный «ЭЛЕКТРОНИКА 505АС» раздел 13.
Нормативные документы
ТУ 4278-007-18653530-10 Таксометр автомобильный электронный
«ЭЛЕКТРОНИКА 505».
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
