Установка для определения плотности теплового потока при горении нанопорошков металлов ТЕРМОМЕТ-1

Назначение

Установка для определения плотности теплового потока при горении нанопорошков металлов ТЕРМОМЕТ-1 (далее - установка ТЕРМОМЕТ-1) предназначена для измерения плотности теплового потока при горении нанопорошков металлов и их смесей при определении степени термической безопасности и оперативном контроле их качества.

Описание

Принцип действия установки ТЕРМОМЕТ-1 основан на измерении плотности теплового потока, возникающего при горении нанопорошка определенной массы, датчиком плотности теплового потока.

Установка ТЕРМОМЕТ-1 состоит из измерительного блока и блока термостабилизации датчика.

Измерительный блок выполнен в унифицированном корпусе, изготовленном из металла.

В корпусе измерительного блока находятся:

- поджигающее устройство (лазер);

- измерительная камера с гиперболоидным отражателем и столиком для размещения пробы нанопорошка;

- измерительный датчик теплового потока.

На передней и задней панелях электронного блока располагаются элементы управления и регулировки, разъемы.

Блок измерительного датчика плотности теплового потока выполнен в виде полого алюминиевого корпуса, с укрепленным на нем датчиком плотности теплового потока. Во время измерения для термостабилизации датчика внутри алюминиевого корпуса прокачивается охлаждающая жидкость (вода).

Блок термостабилизации состоит из емкости с охлаждающей жидкостью (водой), температура которой стабилизируется тающим льдом (0 °С). Охлаждающая жидкость прокачивается через блок измерительного датчика с помощью водяного насоса. Питание насоса осуществляется от источника постоянного напряжения 12 В.

Внешний вид установки ТЕРМОМЕТ-1 приведен на рисунке 1.

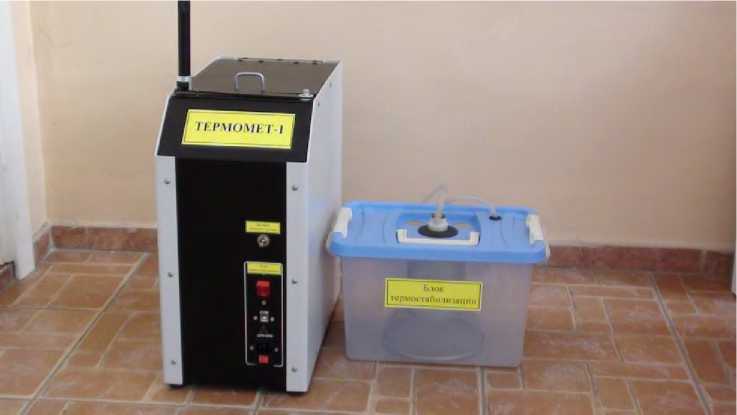

Рисунок 1 -Внешний вид установки ТЕРМОМЕТ-1

Программное обеспечение

Установка ТЕРМОМЕТ-1 оснащена программным обеспечением (ПО) с наименованием программы «iTERM110». Основные функции ПО: пересчет сигналов напряжения с датчика в единицы плотности теплового потока; хранение результатов измерений; вывод данных на дисплей ЭВМ (ноутбука).

Установка ТЕРМОМЕТ-1 имеет защиту встроенного ПО от преднамеренных и непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Вследствие установленной производителем защиты от чтения и записи провести идентификацию встроенного ПО способом кроме как при вскрытии прибора не представляется возможным.

Влияние встроенного ПО установки ТЕРМОМЕТ-1 на процесс измерения учтено при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Программное обеспечение установки ТЕРМОМЕТ-1 заложено в микросхеме atmega 32 (записывается в микроконтроллер) в процессе производства и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации прибора не предусмотрено. Уровень защиты от непреднамеренных и преднамеренных изменений - C по МИ 32862010.

Технические характеристики

Диапазон измерения плотности теплового потока, Вт/м2               10 - 100

Относительная погрешность измерения, %

Время установления рабочего режима после включения

установки ТЕРМОМЕТ-1, мин.

Время непрерывной работы установки ТЕРМОМЕТ-1 не более, ч.

Мощность, потребляемая установкой ТЕРМОМЕТ-1, 1В А, не более

Масса установки ТЕРМОМЕТ-1, кг, не более

Габаритные размеры, мм, не более:

- измерительный блок             - 600х420х230

- блок термостабилизации датчика         - 360х240х220

Средняя наработка на отказ не менее, ч.

Средний срок службы не менее, лет

У словия эксплуатации (нормальные):

- температура окружающего воздуха, °С

- относительная влажность воздуха, %

- атмосферное давление, кПа (мм рт.ст.)                            84-106 (630-795)

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации установки ТЕРМОМЕТ-1 методом компьютерной печати и на лицевую панель установки ТЕРМОМЕТ-1 в виде наклейки.

Комплектность

В комплект поставки входят:

1. Установка ТЕРМОМЕТ-1

1.1. Блок измерительный                                        -

1.2. Блок термостабилизации датчика                           -

2. Персональный компьютер                               -

3. Руководство по эксплуатации ИФВТ.405115.001 РЭ        - 1 экз.

4. Паспорт ИФВТ.405115.001 ПС                            - 1 экз.

5. Методика поверки ИФВТ.405115.001 МП                 - 1 экз.

Поверка

осуществляется по документу «Установка для определения плотности теплового потока при горении нанопорошков металлов ТЕРМОМЕТ-1. Методика поверки ИФВТ.405115.001 МП», утвержденной ГЦИ СИ СНИИМ 29.07.2011г. с применением Теплометрической установки УТМ-1 и эталонного датчика теплового потока ЭДТП 0924.

Сведения о методах измерений

Методы измерений изложены в руководстве по эксплуатации «Установка для определения плотности теплового потока при горении нанопорошков металлов ТЕРМОМЕТ-1» Руководство по эксплуатации ИФВТ.405115.001 РЭ.

Нормативные документы

МИ 1855-88 Государственная поверочная схема измерения поверхностной плотности теплового потока

Методика поверки «Установка для определения плотности теплового потока при горении нанопорошков металлов ТЕРМОМЕТ-1» ИФВТ.405115.001 МП

Рекомендации к применению

Выполнение работ по обеспечению безопасных условий и охраны труда.
