Аттенюаторы оптические перестраиваемые FVA-600

Назначение

Аттенюаторы оптические перестраиваемые FVA-600 (далее по тексту - аттенюаторы) предназначены для внесения ослабления мощности в оптических кабелях и оптических компонентах в одномодовых волоконно-оптических линиях передачи.

Описание

Принцип действия аттенюатора основан на ослаблении оптического сигнала с помощью нейтрального светофильтра переменной толщины, вводимого в сформированный с помощью линз параллельный оптический пучок. Положение светофильтра в пучке и, соответственно, вносимое ослабление регулируется шаговым микроэлектродвигателем, управляемым кнопками на передней панели аттенюатора. На индикаторе прибора в цифровом виде отображается полное вносимое ослабление, включая собственные потери.

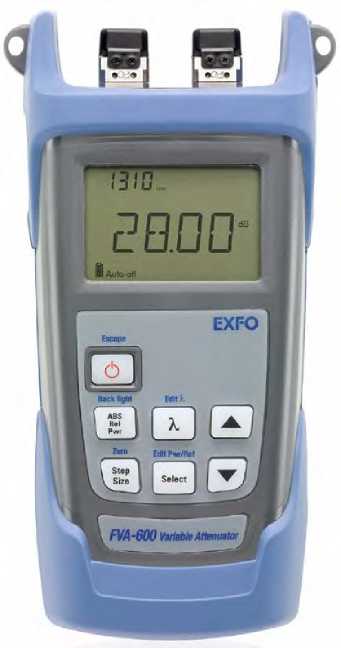

Конструктивно аттенюатор выполнен в малогабаритном пластмассовом корпусе с прорезиненными вставками. От несанкционированного доступа к элементам схемы корпус аттенюатора защищается наклейками, наносящимися на стыке верхней и нижней частей корпуса по бокам прибора.

1

WARRANU

2

3

4

'll IM'I

Рисунок 2 - Схема корпуса аттенюатора - вид сзади/сбоку 1, 2 - места нанесения защитных наклеек; 3 - место нанесения маркировки (под откидывающейся подставкой); 4 - аккумуляторный отсек.

Программное обеспечение

Аттенюатор функционирует под управлением микроконтроллера, используется встроенное программное обеспечение (ПО). ПО состоит из единого модуля, выполняющего функции определения вносимого ослабления в зависимости от числа шагов микроэлектро -двигателя, управляющего положением светофильтра, и отображения на экране прибора информации в удобном для оператора виде.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1

Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части аттенюатора. Модификация ПО возможна только в сервисных центрах фирмы-производителя.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики аттенюатора приведены в таблице 2

Таблица 2

Электропитание аттенюатора осуществляется от литий-ионного аккумулятора напряжением 3,7 В и емкостью 1800 мА-ч либо от сети переменного тока напряжением 220+22

В и частотой 50+0,5 Гц через фирменный адаптер.

Рабочие условия эксплуатации аттенюатора:

• температура окружающей среды, °С..........................................от -10 до +50

• относительная влажность воздуха, %, не более........................................95

• атмосферное давление, кПа....................................................от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом штемпелевания и в виде наклейки на корпус прибора методом наклеивания.

Комплектность

Состав комплекта аттенюатора представлен в таблице 3.

Таблица 3

Поверка

осуществляется по документу: Р 50.2.070-2009 «Государственная система обеспечения единства измерений. Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки».

Основные средства поверки:

Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС (ГР №.32837-06).

Основные метрологические характеристики:

- диапазон измеряемых значений средней мощности оптического излучения: от 10-10 до 10-2 Вт;

- диапазоны длин волн исследуемого излучения: 800 - 900 нм, 1250 - 1350 нм, 1500 - 1700 нм;

- длины волн источников излучения (калибровки): 850+10, 1310+10, 1550+10, 1625+25);

- пределы допускаемого значения основной относительной погрешности измерений средней мощности на длинах волн калибровки в диапазоне 10-10 - 2 х 10-3 - +2,5 %, в рабочем спектральном диапазоне +5 %, измерений относительных уровней мощности в диапазоне 10-10 - 2 х 10-3 ±1,2 %.

Рабочий эталон обратных потерь в ВОСП «РЭОП» (ГР №.35981-07).

Основные метрологические характеристики:

Рабочие длины волн: 1310 нм и 1550 нм.

Диапазон измерений уровня обратных потерь: от 5 до 55 дБ.

Предел допускаемого значения основной абсолютной погрешности измерений обратных потерь измерителем обратных потерь: 0,5 дБ.

Сведения о методах измерений

« Аттенюатор оптический перестраиваемый FVA-600. Руководство по эксплуатации», раздел 4.

Нормативные документы

1 ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконнооптических систем связи и передачи информации».

2 Р 50.2.070-2009 «Государственная система обеспечения единства измерений. Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки».

Рекомендации к применению

Оказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторам связи.
