Тестеры оптические ОТ-3-1

Назначение

Тестер оптический ОТ-3-1 (далее по тексту - тестер) предназначен для измерений оптической мощности и затухания в оптических волокнах и оптических компонентах, а также для передачи единицы средней мощности рабочим средствам измерений в волоконнооптических системах передачи на фиксированных длинах волн излучения - длинах волн калибровки в составе поверочной установки.

Описание

Принцип действия тестера оптического при передаче единицы средней мощности рабочим средствам измерений в волоконно-оптических системах передачи основан на сличении показаний фотоэлектрического измерителя мощности тестера и рабочего средства измерений средней мощности на фиксированных длинах волн излучения блока оптических излучателей тестера - длинах волн калибровки.

Тестер оптический ОТ-3-1 модификации ОТ-3-1/4-1-1 содержит следующие основные блоки:

• блок оптических излучателей на основе лазерных диодов с выводом излучения через оптическое волокно с оптическим разъемом FC. Блок предназначен для формирования постоянных уровней оптической мощности с длинами волн 1310, 1490, 1550 и 1625 нм. В блок также встроен волоконно-оптический аттенюатор для ослабления оптического излучения;

• оптоэлектронный преобразователь ОЭП-2 - фотоэлектрический измеритель мощности тестера на основе In-Ga-As-фотодиода, предназначенный для измерений оптической мощности источников с волоконно-оптическим выходом;

• блок питания, обеспечивающий требуемые напряжения питания блоков тестера.

Тестер оптический ОТ-3-1 модификации ОТ-3-1/3-1-1 содержит такие же основные блоки, но в блоке оптических излучателей используются лазеры с длинами волн 1310, 1490 и 1550 нм.

Принцип действия измерителя мощности тестера основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Источник оптического излучения выполнен на полупроводниковых лазерах.

Управление работой тестера осуществляется с помощью персонального компьютера (ПК), подключаемого к блоку излучателей. Связь с ПК осуществляется через порт USB с помощью интерфейсного кабеля, поставляемого в комплекте с тестером.

Конструктивно блоки тестера выполнены в прямоугольных металлических корпусах настольно-переносного типа. Для защиты от несанкционированного доступа к элементам схемы корпус тестера пломбируется. Пломбируются два левых задних и два правых передних винта крепления передней и задней панели прибора. Винты расположены по углам корпуса и закрыты пластмассовыми крышками. В преобразователе ОЭП-2 пломбы устанавливаются на передний и задний левые винты, если смотреть со стороны разъемов и наклейка вверху.

A

Места пломбирования блоков тестера

Д

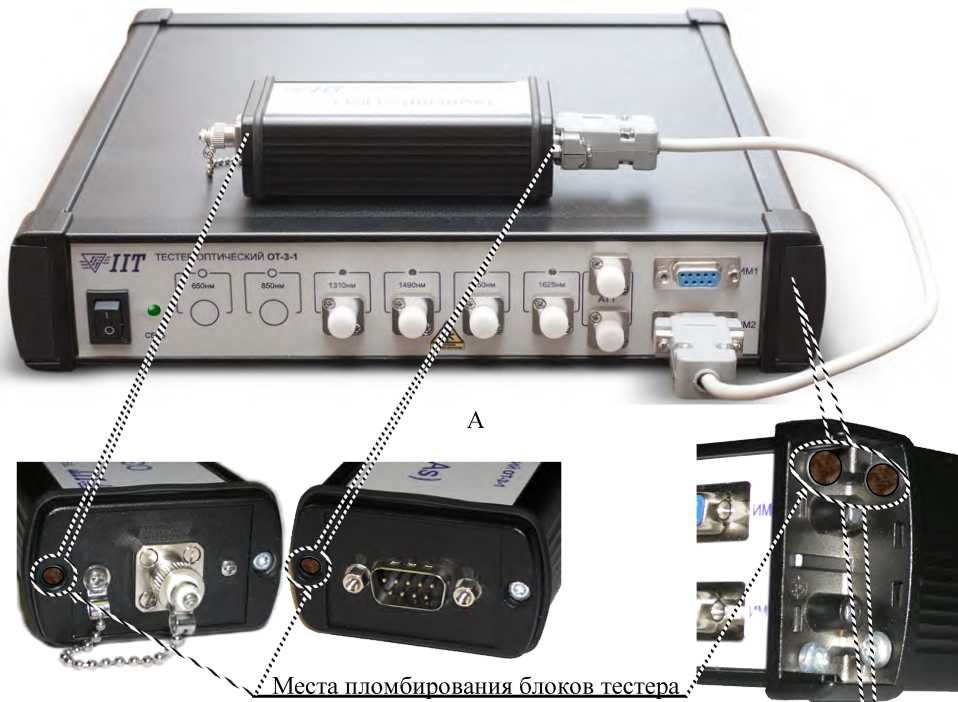

Рисунок 1 - Общий вид тестера, места пломбирования и маркировки

А - блок оптических излучателей, вид спереди, Б - место пломбирования передней панели преобразователя ОЭП-2, В - место пломбирования задней панели преобразователя ОЭП-2, Г - места пломбирования корпуса тестера, Г - блок оптических излучателей, вид сзади.

Всего листов 6 Программное обеспечение

Программное обеспечение (ПО) предназначено для управления работой тестера. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера тестера. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений. ПО состоит из управляющей программы ot-3-1.exe; служебных файлов ot_2_3.ini, ot-2-3. log, russian.lng; драйвера, обеспечивающего работу с ПК через порт USB. ПО работает под управлением операционной системы Windows ХР или Windows 7.

После запуска программы происходит инициализация и тестирование подключенного к ПК тестера ОТ-3-1. При успешной инициализации на экране появится сообщение с указанием типа и номера тестера ОТ-3-1 и типа и номеров подключенных ОЭП. Далее на экране ПК появляется основное окно программы. Оно состоит из двух частей - приборной панели и области протоколов. На приборной панели находятся кнопки управления источниками излучения, аттенюатором и измерителем мощности. В область протоколов выводятся результаты измерений.

Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.

Таблица 1

Идентификация ПО осуществляется проверкой соответствия серийных номеров аппаратной части программного обеспечения и программного обеспечения, установленного на персональный компьютер, при включении прибора.

Метрологически значимая часть ПО размещается в энергонезависимой памяти аппаратной части тестера, запись которой осуществляется в процессе производства. Доступ к электронным компонентам тестера исключён конструкцией аппаратной части тестера.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Таблица 2

Электропитание тестера осуществляется через блок питания от сети переменного тока напряжением 220+22 В, частотой 50+0,5 Гц через внешний блок питания, входящий в комплект поставки.

Рабочие условия эксплуатации тестера:

• температура окружающей среды, °С.............................................от 10 до 30

• относительная влажность воздуха при 20 оС, %, не более................................80

• атмосферное давление, кПа.................................................от 84 до 106,7

Знак утверждения типа

Всего листов 6

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом штемпелевания и в виде наклейки на корпус прибора методом наклеивания.

Комплектность

Таблица 3

Поверка

осуществляется по документу: «Тестер оптический ОТ-3-1. Методика поверки» № 12-2011, утвержденным ГЦИ СИ ФГУП «ВНИИОФИ» в июне 2011г.

Основные средства поверки:

Государственный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконнооптических систем передачи информации ГЭТ 170-2006.

Сведения о методах измерений

«Тестер оптический ОТ-3-1. Руководство по эксплуатации», п.7 «Подготовка тестера ОТ-3-1 к работе» и п.8.6 «Измерение оптической мощности».

Нормативные документы

ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».

Рекомендации к применению

Осуществление деятельности при поверке (в составе поверочной установки) ваттметров средней мощности оптического излучения, источников оптического излучения, оптических аттенюаторов для волоконно-оптических систем передачи на длинах волн калибровки.
