Меры эталонные эквивалентные прочности ЭМП

Назначение

Меры эталонные эквивалентные прочности ЭМП служат для передачи единицы прочности измерителям прочности ударно-импульсным ОНИКС-2 путём сличения показаний измерителя прочности с номинальными значениями прочности мер.

Описание

Меры имеют прямоугольную форму с двумя рабочими (противоположными) поверхностями и выпускаются комплектами, состоящими из трёх мер следующих исполнений:

ЭМП-1Э-мера из полиуретана; ЭМП-2Э-мера из оргстекла; ЭМП-3Э-мера из алюминия.

Физико-механические характеристики материала каждой меры и их стабильность определяются в соответствии с ГОСТ 31244-2004 «Контроль неразрушающий. Оценка физикомеханических характеристик материала элементов технических систем акустическим методом. Общие требования», таким акустическим параметром, как скорость звука (далее - скорость распространения УЗ импульсов).

Меры эталонные эквивалентные прочности ЭМП (далее - меры) применяются в составе комплекса измерительного эталонного ОНИКС-2Э для измерения эквивалентной прочности материалов.

Фотография общего вида комплекта мер представлена на рисунке 1.

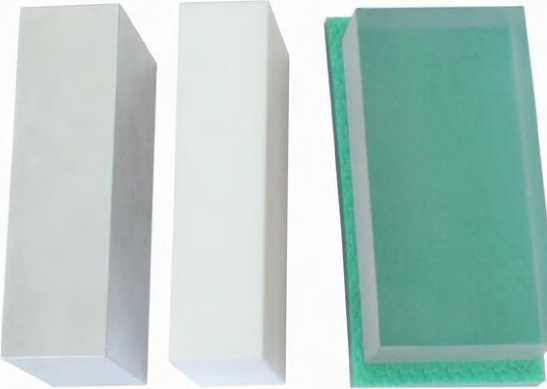

Рисунок 1 - Общий вид комплекта мер

Технические характеристики

Номинальные значения прочности мер, МПа, в пределах:

-ЭМП-1Э................................................................................................ 1,7 ± 0,8

-ЭМП-2Э............................................................................................... 24,5 ± 2,0

-ЭМП-3Э............................................................................................. 100,0 ± 10,0

Номинальные значения скорости распространения УЗ импульсов, м/с:

- ЭМП-1Э

- ЭМП-2Э

- ЭМП-3Э

Пределы допускаемой абсолютной погрешности измерения скорости распространения УЗ импульсов (2% от номинального значения скорости), м/с, не более:

- ЭМП-1Э........................................................................................................±

- ЭМП-2Э......................................................................................................±

- ЭМП-3Э.......................................................................................................±

Масса, кг, не более:

- ЭМП-1Э

- ЭМП-2Э

- ЭМП-3Э

Габаритные размеры (длина х ширина х высота), мм, не менее...........................120x50x30

Средний срок службы, лет, не менее

Климатические условия применения: - рабочий диапазон температур окружающего воздуха, °С......................................20 ± 5

- относительная влажность воздуха, % при +20 °С, не более

- атмосферное давление, кПа.................................................................от 84 до 106,7

Знак утверждения типа

печатается типографским способом на титульном листе паспорта НКИП.408311.100 ПС в центре и на табличке, наклеенной на боковую поверхность меры.

Комплектность

Поверка

осуществляется по документу «Методика поверки» в разделе 1 п.1.8 «Методика поверки» паспорта НКИП 408311.100 ПС, утверждённой ФБУ «Челябинский ЦСМ» в 2011 году.

Основные средства поверки:

Измеритель времени распространения ультразвука «ПУЛЬСАР-1», пределы допускаемой основной абсолютной погрешности измерения времени распространения УЗ импульсов ±(0,01t + 0,1) мкс.

Сведения о методах измерений

«Меры эталонные эквивалентные прочности ЭМП. Паспорт НКИП.408311.100 ПС»

Нормативные документы

1 МИ 2055-90 ГСИ. «Государственная поверочная схема для средств измерений скорости распространения продольных ультразвуковых волн в твёрдых средах».

2 ТУ 4271-023-7453096769-2011 «Меры эталонные эквивалентные прочности ЭМП. Технические условия».

Рекомендации к применению

Выполнение работ или оказание услуг по обеспечению единства измерений.
