Установка силовоспроизводящая УСВ-10*2
| Номер в ГРСИ РФ: | 48544-11 |
|---|---|
| Производитель / заявитель: | ООО НИПВФ "Тензор", г.Ростов-на-Дону |
Для воспроизведения и измерения силы растяжения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 48544-11 | ||||||
| Наименование | Установка силовоспроизводящая | ||||||
| Модель | УСВ-10*2 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 12adc859-d995-1ccc-2cee-caea4acd6e40 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация ООО |
| Класс СИ | 28.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 44837 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 6379 от 15.12.11 п.68 |
Производитель / Заявитель
ООО НИПВФ "Тензор", РОССИЯ, г.Ростов-на-Дону
Россия
344090, пр.Стачки, 200/1, тел./факс (863) 297-52-43, 297-52-44; 344058, ул.2-я Краснодарская, д.129. Тел/факс: 8 (863) 218-55-80, 218-55-90, 218-55-83, http://tenzor.math.rsu.ru, E-mail: tenzor@ms.math.rsu.ru
Поверка
| Методика поверки / информация о поверке | МП 2301-230-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
48544-11: Описание типа
2011-48544-11.pdf
|
Скачать | 179.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установка силовоспроизводящая УСВ-10*2 (далее - установка) предназначена для воспроизведения и измерения силы растяжения.
Описание
Принцип действия установки основан на воспроизведении значений силы и сравнении этих значений с показаниями калибруемого (поверяемого) средства измерений.
Установка представляет собой стационарное устройство без использования специального фундамента. Установка состоит из двух одинаковых независимых силовых секций с измерительными каналами, гидравлической станции, большой термокамеры, генераторов тепла-холода и блоков управления установкой.
Каждая силовая секция включает в себя силовую раму, гидравлическое силозадающее устройство, встраиваемый измерительный канал и малую термокамеру.
В состав измерительного канала входит датчик тензорезисторный цифровой ДВТ-10-Р с устройством индикации ТВ-1, на котором отображается нагрузка. Устройство индикации позволяет реализовать следующие функциональные возможности:
- установку нулевых показаний перед началом нагружения;
- открытие дополнительного разряда индикации (прецизионный режим).
Для проведения метрологической поверки или замены измерительный канал может быть демонтирован из силовой секции.
Малая термокамера предназначена для поддержания температурного режима весоизмерительного датчика, установленного в силовую секцию, и применяется для проведения исследований характеристик средств измерений при температурных испытаниях. Большая термокамера находится вне силовых секций и предназначена для поддержания температурного режима исследуемых средств измерений перед установкой в силовую секцию.
Испытания средств измерений при нормальной температуре производят без использования термокамер. Малые термокамеры демонтируются из силовых секций.
Блоки управления установкой предназначены для управления гидравлической станцией и генераторами тепла-холода.
Гидравлическое силозадающее устройство, подключенное к гидравлической станции, предназначено для передачи нагрузки установленным в силовую секцию последовательно датчику измерительного канала и поверяемым (калибруемым) средствам измерений.

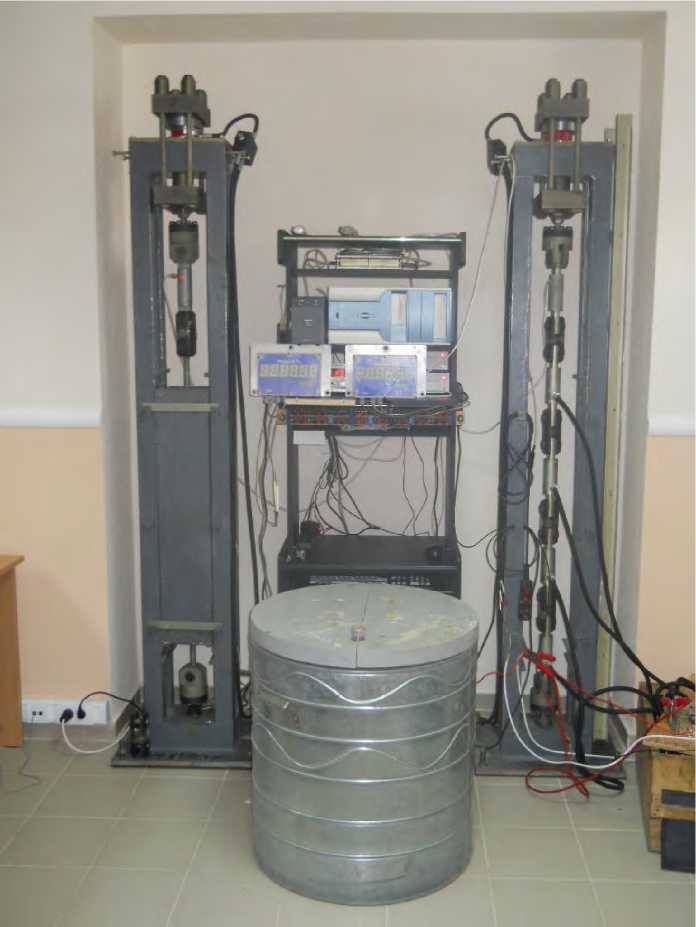

Рисунок 1. Общий вид установки УСВ-10*2, заводской № 01, установленной в ООО НИПВФ «Тензор».

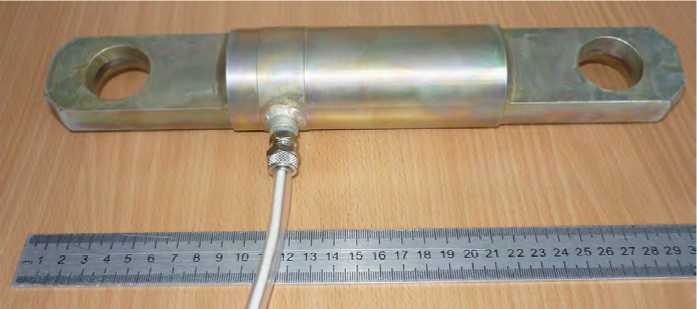

Рисунок 2. Датчик измерительного канала.

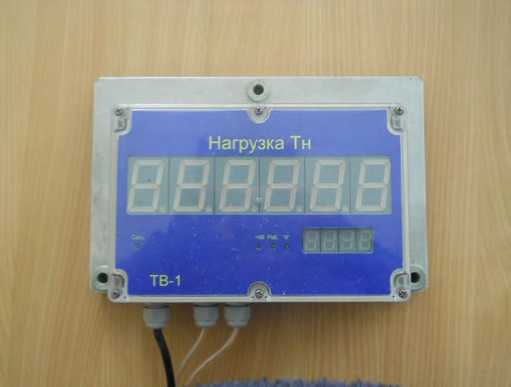

Рисунок 3. Устройство индикации измерительного канала - ТВ-1.
Технические характеристики
Основные метрологические и технические характеристики установки приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значения |
|
Диапазон измерений измерительного канала, кН (т) |
от 2(0,2) до 100 (10) |
|
Пределы допускаемой абсолютной погрешности измерительного канала, Н (кг) в интервалах нагрузки от 2 кН (0,20 т) до 10 кН (1,0 т) вкл. св. 10 кН (1,0 т) до 40 кН (4,0 т) вкл. св. 40 кН (4,0 т) до 100 кН (10 т) вкл. |
±10 (1) ±20 (2) ±30 (3) |
|
Дискретность показаний устройства индикации, т в обычном режиме в прецизионном режиме |
0,001 0,0001 |
|
Время нагружения от 0 до 10 т, с |
от 20 до 25 |
|
Габаритные размеры рабочего пространства силовой секции, мм - диаметр - высота С установленной малой термокамерой - диаметр - высота |
195 1245 110 330 |
|
Габаритные размеры силовой секции, мм: - длина - ширина - высота |
1900 700 3100 |
|
Масса силовой секции, кг |
300 |
|
Электропитание от сети переменного тока -напряжение, В -частота, Гц |
от 198 до 242 от 49 до 51 |
|
Потребляемая мощность, не более, Вт |
1500 |
|
Вероятность безотказной работы за 6000 часов |
0,95 |
|
Средний срок службы, лет |
10 |
|
Установка предназначена для эксплуатации при нормальных климатических условиях испытаний по ГОСТ 15150. | |
Знак утверждения типа
Знак утверждения типа наноситься на таблички, установленные на секциях силовых, методом фотохимпечатания и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
1 Установка силовоспроизводящая УСВ-10*2 1 шт.
2 Руководство по эксплуатации УСВ-01-000-000 РЭ» 1 экз.
3 Методика поверки МП 2301- 230-2011 1 экз.
Поверка
осуществляется по МП 2301-230-2011 «Установка силовоспроизводящая УСВ-10*2. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25.11.2011 г.
Основные средства поверки: Рабочий эталон 1-го разряда, Машина силовоспроизводящая по ГОСТ Р 8.663-2009. Диапазон воспроизведения от 2 до 100 кН включительно. Предел допускаемых значений доверительных границ относительной погрешности 6=0,01 %.;
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации «Установка силовоспроизводящая УСВ-10*2. Руководство по эксплуатации. УСВ-01-000-000 РЭ»
Нормативные документы
1. ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы».
2. Техническая документация изготовителя.
Рекомендации к применению
Выполнение работ и (или) оказание услуг по обеспечению единства измерений, для поверки и калибровки средств измерений при выпуске из производства в НИПВФ «Тензор» согласно ГОСТ Р 8.663-2009.
