Системы лазерные координатно-измерительные сканирующие Leica HDS8800
| Номер в ГРСИ РФ: | 48546-11 |
|---|---|
| Производитель / заявитель: | Фирма "Leica Geosystems AG", Швейцария |
Для измерений координат точек объекта с целью определения его геометрических размеров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48546-11 |
| Действует | по 15.12.2016 |
| Наименование | Системы лазерные координатно-измерительные сканирующие |
| Модель | Leica HDS8800 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2ed33078-64df-fe36-9145-30e0932e1a11 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Швейцария |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ООО "Автопрогресс-М" (до 2010 г. МАДИ-Фонд) |
| Адрес центра | 125040, г.Москва, Ленинградский пр-т, 7, стр.1 |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | 15.12.2016 |
| Номер сертификата | 44839 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6379 от 15.12.11 п.70 |
Производитель / Заявитель
Фирма "Leica Geosystems AG", ШВЕЙЦАРИЯ
Швейцария
Heinrich-Wild-Strasse, CH-9435, Heerbrugg, Switzerland. Тел. + 41 71 727 34 11 факс + 4171 727 46 91, тел. +41 71 727 31 31; факс +41 71 727 46 73 www.leica-geosystems.com/metrology
Поверка
| Методика поверки / информация о поверке | 1908-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 41 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
48546-11: Описание типа
2011-48546-11.pdf
|
Скачать | 93 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Системы лазерные координатно-измерительные сканирующие Leica HDS8800 предназначены для измерений координат точек объекта с целью определения его геометрических размеров.
Описание
Системы лазерные координатно-измерительные сканирующие Leica HDS8800 - приборы, принцип действия которых заключается в измерении координат точек в пространстве полярным методом.
Измерение расстояний производится лазерным дальномером, использующим импульсный метод в диффузном режиме. Максимальная дальность измерений расстояний до 2000 м
Конструктивно системы лазерные координатно-измерительные сканирующие Leica HDS8800 представляю собой металлический корпус, вмещающий импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод, датчики углов поворота и электронный управляющий блок. Системы лазерные координатно-измерительные сканирующие Leica HDS8800 имеет встроенный компенсатор, который автоматически вносит поправки за отклонения сканера от горизонта.
Нижняя часть корпуса приспособлена для установки на штатив. Управление и запись данных осуществляется через планшетный компьютер.
Пломбирование крепёжных винтов корпуса систем лазерных координатно-измерительных сканирующих Leica HDS8800 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

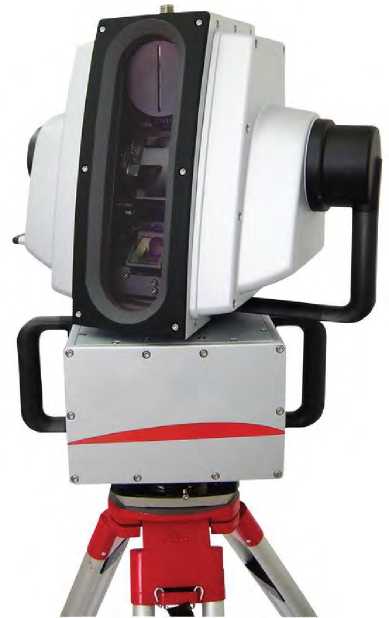

Фотография общего вида систем лазерных координатно-измерительных сканирующих
Leica HDS8800
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения расстояний, м: |
от 2,5 до 1000 |
|
Предел допускаемой СКП измерения расстояний, мм, не более: - до 200 м: - до 1000 м: |
10 20 |
|
Предел допускаемой СКП измерения углов, ...°, не более |
±0,01 |
|
Угловое поле сканирования, ...°: - в горизонтальной плоскости: - в вертикальной плоскости: |
от 0 до 360 -40...+40 |
|
Габаритные размеры, мм, не более: |
492 х 250 х 377 |
|
Масса, кг, не более: |
15,7 |
Программное обеспечение
Системы лазерные координатно-измерительные сканирующие Leica HDS8800 имеют пользовательское программное обеспечение, установленное на управляющий компьютер и используемое для управлением процессом сканирования, обработки и экспорта полученных данных.
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Maptek I-Site Studio 3.5 x86 |
isitestudio.exe |
3.5 |
CA512F6F |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню А согласно МИ 3286-2010. Специальных средств защиты программного обеспечения и измеренных данных не требуется.
Комплектность
|
Наименование |
Количество, ед. |
|
Система лазерная координатно-измерительная сканирующая Leica HDS8800 |
1 |
|
Трегер |
1 |
|
Аккумуляторная батарея |
2 |
|
Зарядное устройство аккумуляторной батареи |
1 |
|
Автомобильное зарядное устройство аккумуляторной батареи |
1 |
|
Планшетный компьютер |
1 |
|
Зарядное устройство планшетного компьютера |
1 |
|
Автомобильное зарядное устройство планшетного компьютера |
1 |
|
Ethernet кабель |
2 |
|
Карта памяти |
1 |
|
Набор средств защиты оптики |
1 |
|
Транспортировочный футляр |
1 |
|
Диск с ПО «I-Site Studio» |
1 |
|
Ключ аппаратной защиты ПО «I-Site Studio» |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Система крепления на автомобиль* |
1 |
* - по заказу потребителя
Поверка
осуществляется по МП 1908 - 2011 «Системы лазерные координатно-измерительные сканирующие Leica HDS8800. Методика поверки».
Перечень основного оборудования необходимого для поверки:
- высокоточный электронный тахеометр;
Сведения о методах измерений
Методика измерений приведена в документе: «Системы лазерные координатноизмерительные сканирующие Leica HDS8800. Руководство по эксплуатации».
Нормативные документы
1. Техническая документация компании «Leica Geosystems AG», Швейцария.
Рекомендации к применению
- не входит в сферу государственного регулирования обеспечения единства измерений.
