Прибор ультразвукового контроля распределения остаточных механических напряжений UER-T II
| Номер в ГРСИ РФ: | 48549-11 |
|---|---|
| Производитель / заявитель: | Фирма "Fraunhofer-Institut fur Zerst rungsfreie Prufverfahren", Германия |
Для автоматизированного ультразвукового контроля распределения остаточных механических напряжений в ободьях цельнокатаных колес путем измерения разности времени распространения поперечных ультразвуковых волн в материале.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 48549-11 | ||||||
| Наименование | Прибор ультразвукового контроля распределения остаточных механических напряжений | ||||||
| Модель | UER-T II | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 449dcefc-8ad0-92e3-e5c9-16774e6f1b7c | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.04 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 44842 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 6379 от 15.12.11 п.73 |
Производитель / Заявитель
Фирма "Fraunhofer-Institut fur Zerstörungsfreie Prufverfahren", ГЕРМАНИЯ
Германия
Кампус Е31, Саарбрюкен 66123, Германия, Тел. +49 (0) 681 9302-3800, Факс +49 (0) 681 9302-5901, www.izfp.fraunhofer.de, E-mail: service@izfp.fraunhofer.de
Поверка
| Методика поверки / информация о поверке | МП 37.Д4-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (89%) |
| Неуспешных поверок (СИ непригодно) | 1 (11 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
48549-11: Описание типа
2011-48549-11.pdf
|
Скачать | 85.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Прибор ультразвукового контроля распределения остаточных механических напряжений UER-T II (далее - прибор) предназначен для автоматизированного ультразвукового контроля распределения остаточных механических напряжений в ободьях цельнокатаных колес путем измерения разности времени распространения поперечных ультразвуковых волн в материале.
Описание
Принцип действия прибора основан на эффекте акустоупругости - линейной зависимости скоростей упругих волн от механических напряжений.
Прибор реализует акустический (ультразвуковой) метод, заключающийся в прозвучивании обода колеса в осевом направлении поперечными ультразвуковыми волнами, поляризованными в радиальном и окружном направлении, измерении разности времени распространения волн и расчете по известному значению коэффициента акустоупругости разности радиальных и осевых напряжений
Прибор реализует бесконтактное возбуждение и прием поперечных волн с помощью электромагнитоакустического преобразователя. В приборе предусмотрена возможность регистрации, обработки и документирования результатов контроля.
Прибор является переносным одноканальным устройством и может применяться при изготовлении новых колес.
Прибор состоит из:
- электронного блока;
- манипулятора.

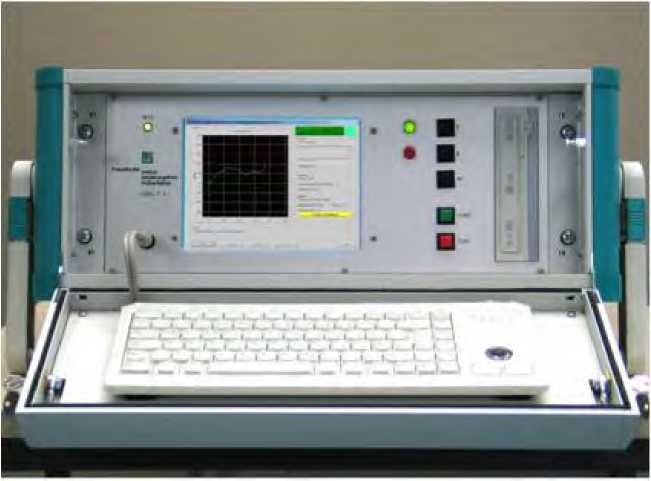

Общий вид прибора представлен на рисунке 1.
Рисунок 1
Программное обеспечение
Обработка результатов измерений, управление прибором, создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени производится с помощью программного обеспечения UERClient, версии 1.2.276.83
Метрологически значимая часть программного обеспечения UERClient имеет уровень защиты А от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
Таблица 1
|
Наименование программного обеспечения |
Идентификаци онное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа обработки данных и управления системой |
UERClient |
1.2.276.83 |
81701965 |
CRC32 |
Технические характеристики
Таблица 2
|
Наименование характеристик |
Значение характеристик |
|
1 |
2 |
|
Частота, МГц |
2±10% |
|
Диапазон измерения временных интервалов, мкс |
От 0 до 100 |
|
Пределы допускаемого среднеквадратического отклонения измерения временных интервалов (временная нестабильность), нс |
±4 |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов, нс |
±5 |
|
Г абаритные размеры электронного блока не более (ширина, глубина, высота), мм |
2450x800x1600 |
|
Масса комплекса, не более, кг |
575 |
|
Питание: сеть переменного тока 220 ± 50 В | |
|
Мощность, не более, кВт |
1 |
|
Температура эксплуатации, °С |
От плюс 15 до плюс 25 |
|
Относительная влажность воздуха (при температуре 250С), % |
до 98% |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом печати и на заднюю панель электронного блока прибора методом наклеивания.
Комплектность
Прибор комплектуется в соответствии с таблицей 3.
Таблица 3
|
Наименование и условное обозначение |
Количество |
|
Прибор UER-T: электронный блок; |
1 шт. |
|
манипулятор. |
1 шт. |
|
Тестовый блок |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Поверка
Поверка прибора UER-T производится согласно методике поверки «Прибор ультразвукового контроля распределения остаточных механических напряжений UER-T II. Методика поверки.» МП 37.Д4-11, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в октябре 2011 года.
Основные средства поверки:
1. Осциллограф цифровой универсальный LeCroy WaveSurfer 44Xs. Измерение временных интервалов от 0,1 мкс до 1 с погрешностью не более ± 5%. Измерение амплитуд от 4 мВ до 400 В с погрешностью не более ± 4% при работе без выносного делителя и не более ± 5% с выносным делителем 1:10.
2. Генератор сигналов сложной формы TEKTRONIX AFG3022. Синусоидальный сигнал от 1 мГц до 25МГц, диапазон от 10 мВразмах до 10 Вразмах, погрешность ±1% (от величины + 1 мВ), амплитудная неравномерность (<5МГц) ±0,15 дБ, (от 5 до 20 МГц) ±0,3 дБ;
Сведения о методах измерений
Сведения о методах измерений приведены в руководстве по эксплуатации «Прибор ультразвукового контроля распределения остаточных механических напряжений UER-T II Руководство по эксплуатации».
Нормативные документы
Техническая документация Fraunhofer-Institut fur Zerstorungsfreie Prufverfahren (IZFP), Германия.
Рекомендации к применению
Прибор ультразвукового контроля распределения остаточных механических напряжений UER-T II применяется при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
