Измерители комбинированные Testo 175-H1, Testo 176-H1, Testo 176-P1, Testo 176-H2

Назначение

Измерители комбинированные Testo 175-H1, Testo 176-H1, Testo 176-P1, Testo 176-H2 фирмы «Testo AG» (Германия), предназначены для непрерывных измерений температуры, относительной влажности воздуха и абсолютного давления (Testo 176-P1), а также для хранения результатов показаний серий измерений.

Описание

Принцип действия измерителей комбинированных Testo 175-H1, Testo 176-H1, Testo 176-P1, Testo 176-H2 основан на измерении электрических сигналов, поступающих в электронный блок от первичных преобразователей, пропорциональных измеряемым величинам. Результаты измерений в цифровом виде отображаются на жидкокристаллическом дисплее, а также хранятся в памяти прибора. Также имеется возможность передачи результатов измерений на ПК через USB-интерфейс.

Конструктивно измерители комбинированные Testo 175-H1, Testo 176-H1, Testo 176-P1, Testo 176-H2 выполнены в виде компактного моноблока со встроенными или выносными первичными преобразователями.

Измерители комбинированные Testo 175-H1, Testo 176-H1, Testo 176-H2 предназначены для измерений и для хранения результатов измерений относительной влажности и температуры воздуха.

Измерители комбинированные Testo 176-P1 предназначены для измерений и для хранения результатов измерений относительной влажности, температуры воздуха и абсолютного давления.

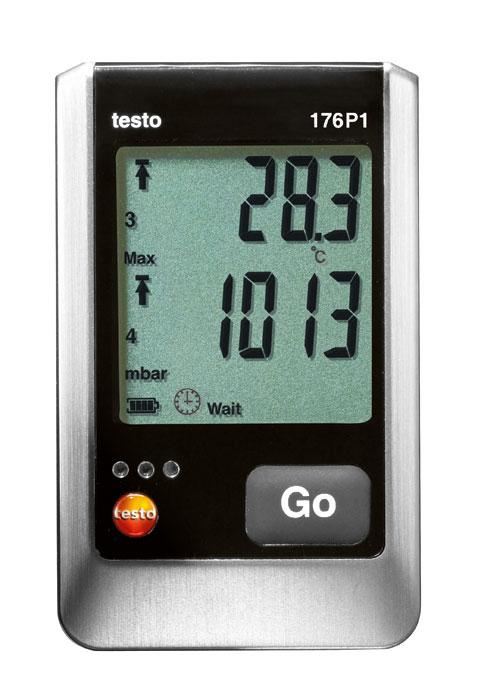

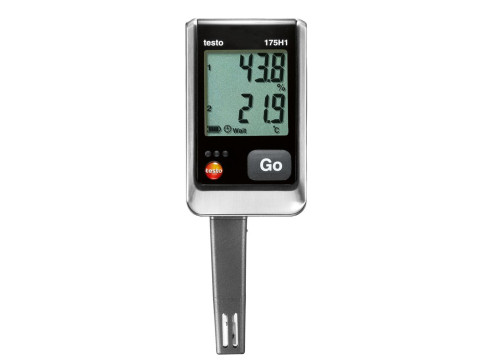

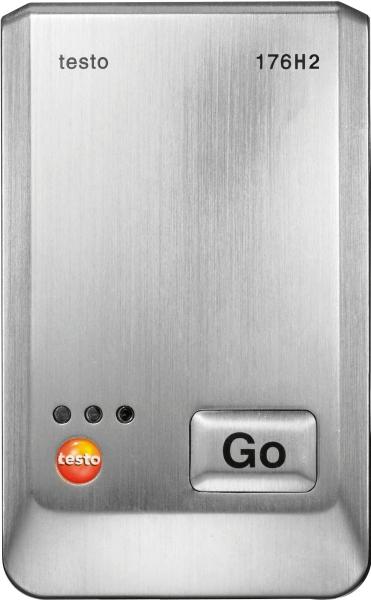

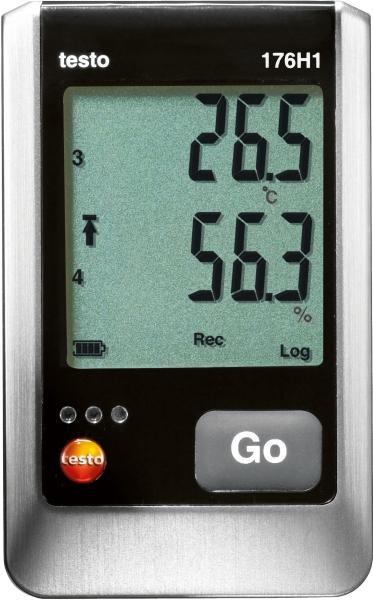

Общий вид измерителей комбинированных Testo 175-H1, Testo 176-H1, Testo 176-P1, Testo 176-H2 приведен на рис. 1.

Программное обеспечение

Программное обеспечение приборов разделяется на две части:

1. Метрологически значимая часть, состоящая из внутреннего (встроенного)

программного обеспечения измерителей комбинированных TESTO 175-Н1, TESTO 176-Н1, TESTO 176-Р1, TESTO 176-Н2.

2. Метрологически незначимая часть, состоящая из программного обеспечения

Testo ComSoft, устанавливаемого на ПК и используемого для более наглядного отображения полученной в результате измерений информации на экране ПК, а также для ведения долгосрочного архива и визуализации данных.

Измерители комбинированные TESTO 175-Н1, TESTO 176-Н1, TESTO 176-Р1, TESTO 176-Н2 оснащены специально разработанным внутренним программным обеспечением, встроенным в микропроцессор на стадии производства. Микропроцессор представляет собой единую конструкцию, состоящую из одного блока обработки сигнала. Блок подает питающее напряжение на первичный преобразователь и считывает сигнал. В дальнейшем производится оцифровка и обработка сигнала микросхемами процессора с преобразованием в единицы температуры и/или относительной влажности.

Во избежание несанкционированного вскрытия, стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой с нанесенной надписью «testo». В случае попытки вскрытия корпуса нарушится целостность наклейки.

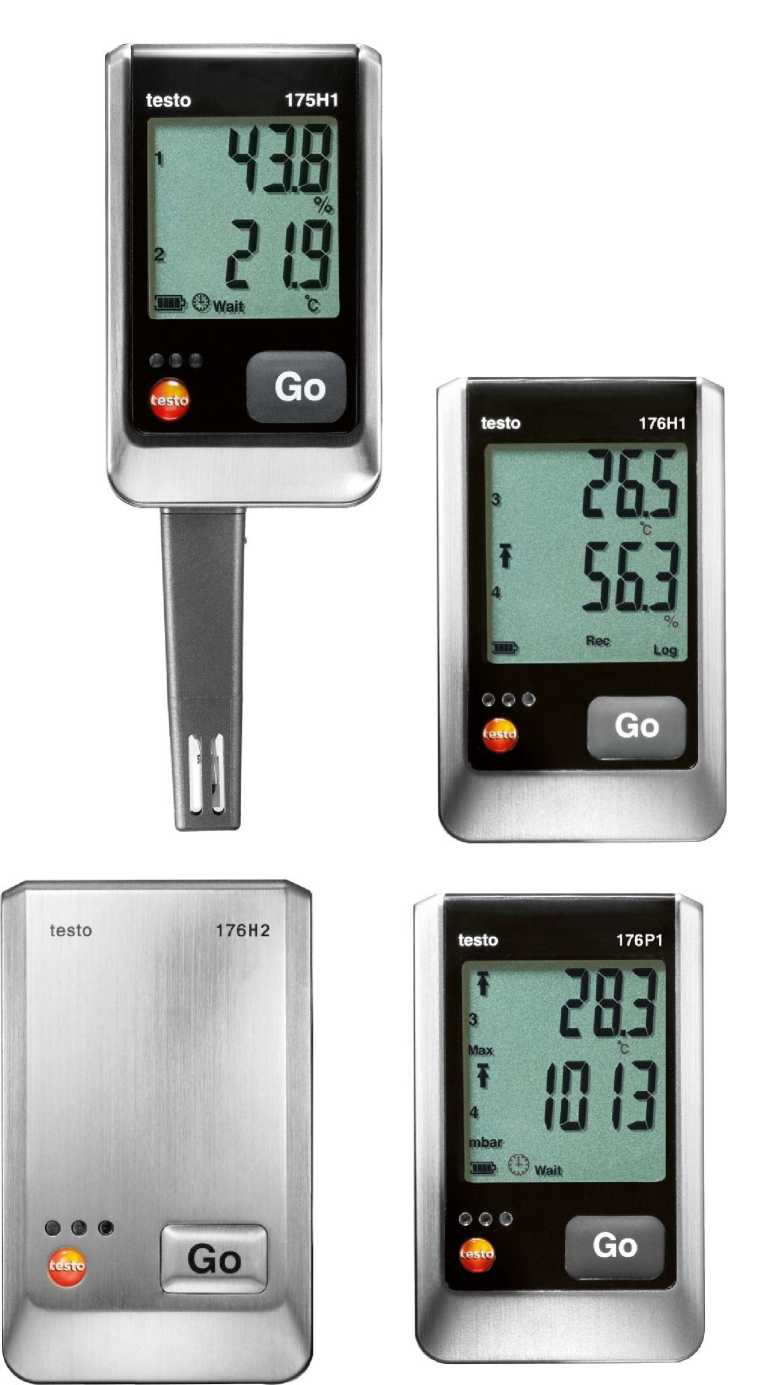

Рисунок 1 - Общий вид измерителей комбинированных Testo 175-H1, Testo 176-H1, Testo 176-P1, Testo 176-H2

Защита внутреннего программного обеспечения при производстве, осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства приборов. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти.

Все стандартные характеристики измерителей комбинированных TESTO 175-Н1, TESTO 176-Н1, TESTO 176-Р1, TESTO 176-Н2 запрограммированы в процессе изготовления и не могут быть изменены, внесение изменений в данную часть программного обеспечения невозможно.

Конструкция измерителей комбинированных TESTO 175-Н1, TESTO 176-Н1, TESTO 176-Р1, TESTO 176-Н2 не предполагает возможности считывания или изменения метрологически значимого программного обеспечения, а также каких-либо данных о нем. При включении приборов, или при вскрытии корпуса невозможно получить информацию о версии программного обеспечения, его наименовании или цифровом идентификаторе. При выходе из строя измерителя или какой-либо его части - измеритель подлежит полной замене.

Таблица 1 - Программное обеспечение

Значимой частью номера версии ПО является первая цифра. Цифры в номере после точки означают модификации, заключающиеся в несущественных для технических характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей и т.п.) или устранениях незначительных программных дефектов.

Защита программного обеспечения измерителей комбинированных TESTO 175-Н1, TESTO 176-Н1, TESTO 176-Р1, TESTO 176-Н2 соответствует уровню «С» защиты от преднамеренных и непреднамеренных изменений ПО СИ в соответствии с МИ 3286-2010.

Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения.

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус измерителей комбинированных Testo 175-H1, Testo 176-H1, Testo 176-P1, Testo 176-H2 в виде голографической наклейки.

Комплектность

Основной комплект поставки включает:

- измеритель комбинированный Testo 175-H1, Testo 176-H1, Testo 176-P1 или Testo 176-H2 с батареями питания 3 х тип «ААА» (Testo 175-H1), 1 х TL5903 (Testo 176-H1, Testo 176-P1 или Testo 176-H2) и настенным кронштейном;

- руководство по эксплуатации на русском языке;

- методика поверки;

- протокол калибровки;

- компакт-диск с программным обеспечением Testo ComSoft*.

* - комплектация осуществляется по требованию заказчика, в соответствии со спецификацией фирмы.

Поверка

осуществляется по документу МП РТ 1535-2011, утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 23 мая 2011 года.

Для поверки измерителей комбинированных Testo 175-H1, Testo 176-H1, Testo 176-P1, Testo 176-H2 используются следующие основные средства поверки:

- Измеритель-регулятор температуры прецизионный МИТ-8.10, Предел допускаемой основной абсолютной погрешности в эквиваленте ПТС-10М ±(0,008+10-5 • Itl) °С, для термоэлектрических преобразователей ±(0,15) °С;

- Термометр сопротивления платиновый эталонный ПТС-10М, диапазон измерений от -200 до 420 °С, 2-й разряд;

- Камера климатическая WEISS WK 340/70 диапазон воспроизведения отн. влажности от 10 до 98)% при температуре от 10 до 90°С, стабильность ±(1 ...3)% отн. влажности; диапазон воспроизводимых температур от - 70 до +180 °С, стабильность ±(0,1 ...0,5) °С;

- Генератор влажного воздуха «HygroGen2» диапазон воспроизведения относительной влажности от 5 до 95 % , абсолютная погрешность ±0,5 % относительной влажности.

- Барометр переносной 1-го разряда БОП-1М-3, диапазон измерений от 5 до 2800 гПа, с погрешностью ±10 Па, в диапазоне измерений от 5 до 1100 гПа и ±0,01% от измеряемой величины, в диапазоне измерений св.1100 гПа.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

1 ГОСТ 8.547 «ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов»;

2 ГОСТ 8.558 «ГСИ Государственная поверочная схема для средств измерений температуры».

3 ГОСТ 8.223 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне от 2,740 в ст. 2 до 400040 в ст. 2 Па»
